Reflow 온도 설정 방법

리플로우 온도 설정에 있어 작업 목적물에 상이하다,설정에 있어 Melting temperature Point 먼저 솔더 Paste Spec 확인하여 한다. 이러한 확인은 Reflow Parameter 설정을 앞서 알아야 한다. 솔더 공급회사에 data sheet 요청을 하면 받을 수 있다. 부품에 따라 온도 예열. Melting 구간 온도 유지 시간이 다르다.   Reflow온도설정방법reflow온도설정방법JEDEC온도설정방법Reflow오도설정방법동영상   JEDEC 온도 구현모든 Solder 제조회사는 JEDEC 온도 환경 범위에서 Soldering 생산을 하여야 한다. 이것은 국제 협약이다. 일부 우수항공. 방산. 특수 분야에서는 보다 높은 고온 Soldering 생산을 한다. 온도 적게 요구하는 부..

스텐실 프린터 for 연구 개발

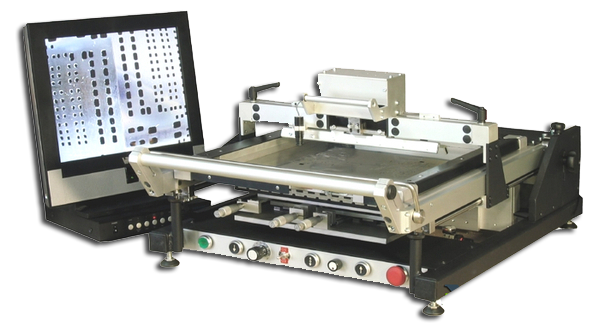

M3545 프린터 사용에 대한 설명 내용입니다. 세부적인 제원 Spec은 Web site 참고하시기 바랍니다.     https://www.namasmt.com/products/product_detail.html?idx=192&cat01=04&cat02= [스크린프린터]M3545 Semi Auto 정밀프린터 연구소 적합 경제적Include 1. 4 x PCB 고정 universal Fixture. 2. 8 x PCB 휨 방지 Support Pin 3. 2 x 200mm Metal Squeegee 4. 1 x 육각 렌지 Driver 5. 1 x 사용자 Manual ▲ Max print area:280 x 320mm (opt) 장비. 사진으로 설명 반복적인 고정밀 프www.namasmt.com       장..

소형 리플로우 탁상형 RK41, 2025년 형 출시

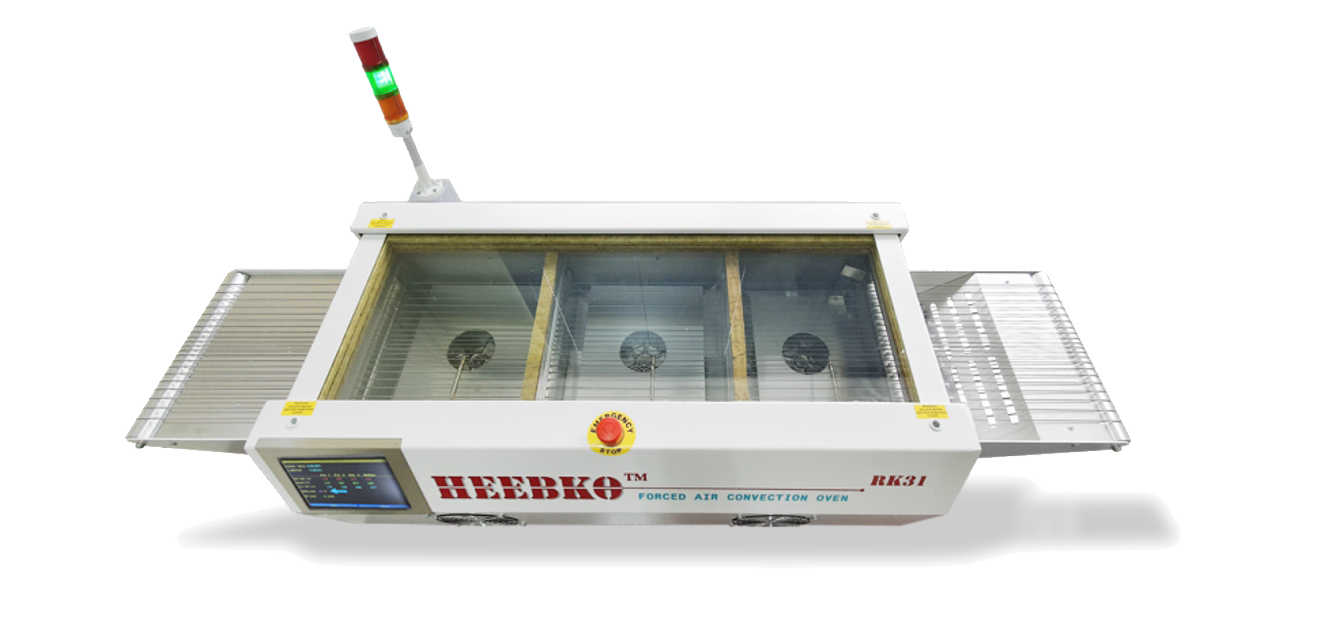

41 2025년형 reflow   RK Series Reflow 장비는 Small & Multi Reflow Soldering 작업을 위하여 최적화 개발된 장비이다. 2025년형 장비는 Software 향상되었으며, 보다 효율적으로 reflow 환경 온도 Profile Application을 PC Excel 환경 사용할 수 있도록 구현되었다.​이러한 기능은 Reflow 사용에 따른 전무한 경험이 없어도 Reflow 환경 및 Chamber 내에서 부품. PCB soldering 하는 온도 data 확인할 수 있다.​Full Hot Air Convection 장비로 Horizontal (수평) 대류 기류 방식으로 기류 효율성 좋으며, 열 그림자 현상이 없어 훨씬 저온 상태에서 Reflow Soldering ..

선택적 솔더링 장비 탁상형

​​ 부품 솔더링 작업 중에 SMD 적용 부품이 95% 이상 되며 Throwhole 부품 작업을 하기 위하여 full auto Selective Soldering을 사용하던지 손 납탬을 하여야 합니다. 생산량이 많으면 이러한 설비투자에 문제가 없으나 소량 다품종 생산에 있어 장비 투자에 어려움이 있습니다.​이러한 소량 다품종 등에 선택적 솔더링을 할 수 있는 장비 310 소개 내용입니다. 솔더를 Jet 분사하는 방식으로 Laser Cross mark에 PCB 작업 위치에 놓고 Foot Switch 누르면 납이 위로 분사 Soldering 하여 주는 기능입니다.​Jet 분사 제어는 인버터 모터 제어로 매우 섬세하고 정밀하게 납 분사를 제어하여 줍니다. 분사속도. 분사 시간을 설정을 하면 Jet 분사가 머무..

카테고리 없음 2024.09.13

SMD Reel 2mm Pitch counting Adapter

일반적으로 모든 SMD Counter 제품은 Reel tape 인식을 기구적 4mm 톱날 유형으로 되어 있습니다. 이것은 Reel 4mm 기준을 하여 SMD packageing 4mm 당 1개 혹은 2개 ~ Taping 방식을 하기 때문입니다. 위 그림과 같이 원쪽으로 Reel Tape는 Hold Pitch 2mm  Reel 넓이 4mm 되어 있습니다.  이러한 Reel Taping 되어 있는 Reel을 SMD Counter 기기에 장착을 할 수 없습니다.     초 박형 Chip Packing  유형      2mm x 4 mm  Reel tape        4mm x 8mm(h)  Reel Tape      초박형 Chip부품을  Taping 유형은 위 내용과 같습니다.  이러한 Chip 계수를 위..

진공 리플로우 통신 소재 장비 시현

미래의 성공을 도와 드리겠습니다.​ ​적용분야IGBT 모듈, MEMS 패키징, 고전력 패키징,광전 패키징, 고순도Wafer. Micro LED, 전장, 방산, 5. 6G 통신, 우주항공부품IGBT 파워 전력제어 연구 분야에 가장 많이 사용하는 VC4 진공 리플로우​ ​​​  ​​ 내일의 기술 경쟁력 연구 개발에 기여하여 드리겠습니다.​​장비 제원Vacuum Reflow System VC 4​ ​고진공 reflow는 고효율, 간단한 전체 공정을 갖춘 최신 진공 하이브리드 공융 VC4 Vacuum Reflow. Real time Temperature Curve & 진공도를 동시에 표시하고 동시에 데이터를 기록 및 표시할 수 있는 다각도 비디오 모니터링 카메라를 장착 가능 (Op). 프로세스 데이터베이스는 ..

국부적 솔더링 장비 JET Wave

​​      Mass Product 생산작업의 장비는 많이 았으나 , 소량 다품종 생산을 하는 솔더링 장비는 그리 많치 않습니다. 소개하는 310 장비는 선택적 솔더링을 할수 있으며, 또한 Nozzle을 사용 작업에 맞도록 제조공급하므로서 SMT 후공정 소량 다품종 생산공정에 적합한 장비이다.​사용이 누구나 쉬워, 균일한 품질관리가능하다. 또한 Rework 공정에도 매우 유용한 장비로 사용을 하는 장비이다.​                           10mm 노즐을 사용하여 국부적 Wave Soldering 할수 있다.             ​​​​​똥손도 금손 같은 작업​​​​​​​​​   동영상 국부적 솔더링      솔더링 불량 양품 평가

Reflow_ Hot Air Motor Vent Speed 및 Bi Metal OFF 확인 방법

본 내용은 548  Series reflow 장비에 대한 내용 입니다. 장비를 정검 확인을 할 때는 반드시 장비의 전원을 모두 차단하고 정검을 하시기 바랍니다. 장비 정검에 있어 전기. 전자에 대한 자격 및 권한을 갖춘 사람이 확인하여야 합니다. 장비 정검 전 문의 내용에 대하여 info@namaSMT.com 문의 바랍니다. 장비의 안정된 사용을 위하여 장비 개조. 변경. 유사 부품 사용을 금하시기 바랍니다. 이로 발생된 모든 책임에 대한 과실은 고객에게 있으며, 장비 설치 사용 규정에 벗어난 장비에 대하여유지보수 되지 않음을 알려 드립니다. 본  548 Series 장비는  단종된 장비이며, 대체 Up grade된 장비는 551-15 장비 입니다.장비에 대한 예비부품은 생산 단종 기준 법정기간인 5년 ..

Hot Air Convection Repair. Remove

548 Seires 장비 Hot Air Convection이 작동 되지 않으면 먼저 전원확인 Convection Motor PCB Fuse Box 확인전원  Connecting 정검 Motor 저항 측정 하여야 한다, 하기 내용 참고    Motor 저항 값을 측정하여 상기 Resostor 값이 나오지 않으면 불량이다. 그외 오래 사용한 Reflow 경우 베아링이 손상되면 Motor Speed가 낮어Heater가 손상 되거나 Bi Metal Fuse가 지속적으로 손상되는 문제가 나온다이때 Convection Motor 베아링을 교환하여 준다,교환 방법은 아래 자료를 참고 하기 바란다.Motor 해치 방법은 하기 사진내용                      베아링 교환하는 방법

reflow 솔더링 수리 방법 for 548 Series reflow

548 Series 리플로우 Convection fan Motor 수리방법에 대한 내용입니다.장비 수리를 하는데 있어 전기. 전자 전문적 상식이 없으면 정상적인 수리가 불가능하며, 안전에 중대한 안전사고 발생이 될수 있습니다.  이러한 안전 문제가 있으므로 장비 고장시 장비 구입처 혹은 SEF Asia Branch Nama에 문의 바랍니다. info@namaSMT.com  T. 02 3141 2111           넓리 사용되는 548 series Reflow Hot Air Convection Fan Motor 작동 불량 시 수리 방법을 하기 내용을 참고 하시기 바람니다. 본 작업은 전문적인 엔지니어가 아니면 교환 후 모터 시험 시 위험 합니다. 이러한 작업 능력이 없으면 Fan Motor 구입 교환..

548-10G SEF GmbH 사용자 user Manual Medium Reflow 남아전자산업

SMD Parts 신뢰성 . 내구성 개발. 연구 그리고품질관리에서 내구성 Reflow로 가장 많이 사용하는독일의 SEF GmbH의 548-10G  Reflow Soldering 장비에 대한 2013'user manaul을 하기 와 같은 자료 입니다.     지속적인 고객의 사용에 있어 불편한 내용에 대하여기술적. 운영에 지침이 될 내용을 지속적으로 소개하고자 합니다.  본 장비의 특징은 대형 Reflow 와 같은 Full air convection 방식이며,고객이 사용에 있어 가장 쉽고. 원하는 온도 Profiler을 사용 할 수 있도록하였습니다.  reflow 처음 사용하는 고객을 위하여 3개의 각각의  3개의 온도 조건/ 온도프로화일/Parameter등을 Memory에 있어 누구나 원하는 Profil..

Reflow_ Hot Air Convection Motor 교환방법 PDF File

본 내용은 548  Series reflow 장비에 대한 내용 입니다.장비를 정검 확인을 할 때는 반드시 장비의 전원을 모두 차단하고 정검을 하시기 바랍니다. 장비 정검에 있어 전기. 전자에 대한 자격 및 권한을 갖춘 사람이 확인하여야 합니다.장비 정검 전 문의 내용에 ㅜ대하여 info@namaSMT.com 문의 바랍니다. 장비의 안정된 사용을 위하여 장비 개조. 변경. 유사 부품 사용을 금하시기 바랍니다.이로 발생된 모든 책임에 대한 과실은 고객에게 있으며, 장비 설치 사용 규정에 벗어난 장비에 대하여유지보수 되지 않음을 알려 드립니다. 본  548 Series 장비는  단종된 장비이며, 대체 Up grade된 장비는 551-15 장비 입니다.장비에 대한 예비부품은 생산 단종 기준 법정기간인 5년 까지..

탁상형. Jet Wave Soldering 장비 . 종합정리

​ ​ 310 Jet Wave 장비에 대한 종합적 정리 내용입니다. 관련부분이 자동 Link 되어 있으므로 Click 하시면 됩니다. 남아전자산업 기술지원팀 info@namaSMT.com 사용자 메뉴엘 남아전자산업 제공 : 사용자 메뉴엘 open을 하기 위하여 Pin 필요 합니다. 장비에 부착되어 있는 QR Scan 하시거나, info@namaSMT.com 문의 주시기 바랍니다. 첨부파일 310 사용설명서- F22.zip 동영상 모음 ▶ 1. 장비 전원 연결 부터 제어기능 설명 : 장비 작동이 되지 않을 때, 확인방법 Jet 솔더 분사 310장비 초기 설정에 대한 자료 장비설명 ​ ​ 310 Jet 솔더링 사용자 메뉴엘 ​ ​ 4. 제어장치 기능 주의 : 납이 녹는 온도 설정을 한 후 Wave 속도. 시..

진공 리플로우 청소 , Flux Less 개미산 사용 장비

진공 포름산로는 통제된 조건에서 재료를 가열해야 하는 많은 실험실 실험 및 산업 공정에서 필수적인 도구입니다. 퍼니스는 일반적으로 포름산을 열매체로 사용하고 시료의 오염과 산화를 방지하기 위해 진공 조건에서 작동합니다. 그러나 시간이 지남에 따라 Chamber에는 이전 실험의 잔여물이 쌓이거나 구성 요소가 부식되거나 저하될 수 있습니다. 성능을 유지하고 수명을 연장하기 위해서는 주기적인 청소가 필요합니다.      진공 포름산로를 청소하는 방법에 대한 몇 가지 팁은 다음과 같습니다 .  1. 구역을 환기시키십시오 청소 과정을 시작하기 전에, 퍼니스가 있는 방의 환기가 잘 되는지 확인하십시오. 개미산은 호흡기 및 피부 자극이나 손상을 일으킬 수 있는 유해한 연기와 증기를 방출할 수 있습니다. 창문이나 문을..

IGBT 파워 모듈 시장 장비 동영상

IGBT 전력제어 제품은 전기 자동차 확대 보급에 따라 급변하게 생산 기업들이 많아지고 있다. IGBT 실장장비 및 IGBT 접합하는 진공 Reflow  역시 500% 이상 판매가 확대하고 있다.  이러한 접합은 일반 진공 reflow에서 어려우며, Formic Acid 자동 제어하는 진공 reflow에서 보다 친환경 생산을 하기 때문이다.   전기 자동차 시대에 IGBT 소자 실장 및 Soldering 장비가 ISSUE 된지 수년이 되었다. 중국은 IGBT 반도체 소자를 이용하여 다양한 분야에서 적용 사용되고 있으며, 이러한 흐름은 시작 단계에 있다고 생각한다. IGBT Module의 생산은 그간 SMT 실장 방법과 상이하며 또한 Soldering 방법에 대하여 다르다. 한국은 이러한 흐름에 있어 매우..

진공리플로우 개미산 Flow

​​ 진공 리플로우 사용이 보편화 되어가는 시대로 가고 있다.이러한 흐름은 신소재 개발. 고품질 솔더링 구현을 위하여 선택의 여지가 없는 시대에 있기 때문이다.전기자동차, 산업용. 방산 및 고출력 전류를 요구하는 부품 공정에 반드시 IGBT 전력 장치를 사용하여야 하기 때문이다. 이러한 작업환경은 반드시 진공 및 포름산을 사용하는 대안 외 다른 독특한 방법이 없기 때문이다.​​IGBT 전력 장치에 진공 납땜 시스템을 사용하면 다음과 같은 몇 가지 중요한 이점을 얻을 수 있습니다. 산화 방지. 균일하고 일관성 솔더링 구현. 보이드 감소. 밀폐형 밀봉. 일관성 및 재현성. 민감한 부품에 안정된 솔더링 작업 등이 있다.​​ ​Formic acid vacuum reflow 자동 공급 흐름도 진공 reflow마..
