소형 리플로우 장비로 유명한 SEF GmbH 회사의 소형 reflow 548-04 모델 Demo. 중고 장비 판매에 대한 내용입니다. 이 장비는 연구개발 및 소량 reflow Soldering 장비로 가장 많이 사용되고 있는 장비입니다.
full Hot Air Convection 장비로 Chamber 내에 Heater 노출되지 않으며, Hot Air를 Chamber에 불어 넣어주는 Hot Air 대류 기류 방식입니다. 이러한 기능의 장비가 1m의 작은 Size이며, 4~5 Zone 과 같은 온도 구현 가능합니다. 이러한 기능으로 연구소. QC에서 부품 신뢰성 JEDEC 온도 환경시험 업무로 널리 사용되고 있습니다.
장비 운영이 간편하며, 온도 파라미터 16개 저장,
온도 프로파일 7개 저장 분석이 가능합니다.
Reflow Soldering 작업 시 Melting 구간을 설정하고 대류 속도를 설정으로 다채로운 Reflow 구현이 가능합니다.
짧은 구간에서 BGA. PLCC, QFP. Device 뛰어난 리플로우 솔더링 구현 가능합니다. 이러한 가능한 기능은 Hot Air Knofe 기능이 있어 측면에서 Hot Air Convection 대류 속도를 50/60/70/80/90 ~ 100까지 속도 조절이 가능하여 열 그림자 없이 BGA에 내부까지 열을 전달할 수 있기 때문입니다.

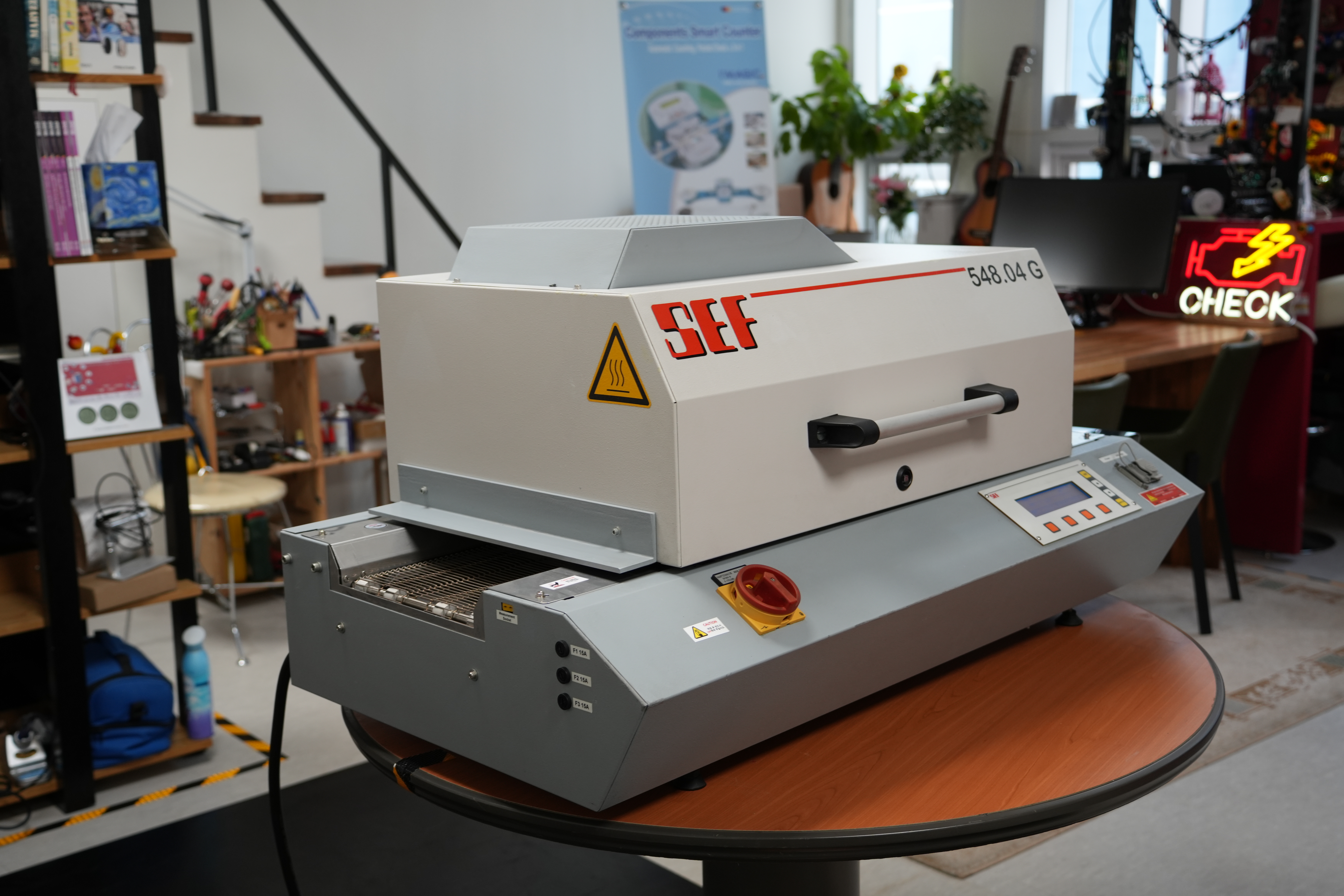

SEF Small Reflow

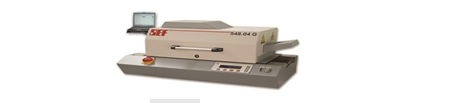

548-04G 장비
548-04G Hot Air reflow 장비 중에 가장 작은 Full Hot Air Reflow입니다. 위 사진 도표 참고하여 보시면 소형 Reflow는 열을 발생하는 Heater 제원이 IR (Intra red 적외선 Lamp)입니다. 소형 batch Oven은 99% IR 제원으로 양산용 Reflow 와 온도 제원이 상이하여 온도 구현을 하더라도 동일성 환경 유지가 어렵습니다. IR 방식은 2000년도 이전에 양산 Line에서는 0% 사용하지 않습니다. 이러한 이유는 부품 손상 발생하며, reflow 소더링 내구성을 안정되지 않기 때문이며, 또한 열 그림자 현상이 매우 커 균일한 reflow 솔더링 작업이 불가능하기 때문입니다. Conveyor 방식의 IR 혹은 석영관 heater는 온도 복원력 온도 폭이 매우 큰 원인이기도 합니다.
548-04 제원
- 장비 크기(W.D.H) : 1000 x 600 x 500mm Unload Plate 별도 Size ( 60Cm 탈 부착 가능)
- Max PCB width Work 180mm
- Max Temperature : 300’C
- Heating Length = 600mm
- 온도 파라미터 저장 : 16개 개별도 온도 파라미터 저장/삭제/Edit
- 온도 프로파일 : 1 x Profiler Built in, thermocouple sensor & cable 온도 프로파일 7개 저장 / LCD에서 시차별 온도 분석.
- Temperature Parameter : 16 x Each Model Memory.
- Self Machine Test & up Data Function.
- Power : 3 x 380V +(N) 220V+PE
- 외부 모니터 없이 자체 Big LCD에서 온도 분석 가능.
판매 장비에 대한 내용
- 판매 모델 548-04G
l 상태 : A 급 상태 Demio 1대 및 2대는 사용감 있음
l 가격 : 장비 유형에 따라 상이함 문의 정상가격의 45~ 30%
l 보증기간 : 6개월(무상)
l 장비 설치. 운영방법 : 교육 지원 및 출장 지원 가능
l 전기 환경 : 3상 x 380V +N / 16 A or 3상 x 220V
l 조기 판매 시 판매 종료함. >>.
l 실물 Demo 확인 가능.
l 일시. 2025년 1월 중순부터 판매. 장비 언제든지 확인 가능합니다. 환영..
l 장비 판매 : 장비 판매 완료기까지
▷ 딜러 협력사 판매 환영. 지원합니다.
( 베트남 설치/교육/유지 보수 가능 영어 / 베트남어 ) 별도 상담 내역
▷ 수입 포장 없음, (해외 이송 시 별도 포장하여야 합니다)
기타 내용 :
▷ 장비는 정상적으로 작동되며 6개월 무상 보증합니다.
▷ 장비 운영을 위한 한글/영어 사용자 설명서 및 한국어 동영상 제공하여 드립니다.
▷ 장비 인수 시 장비 운영에 대한 사용방법 교육 및 장비 유지관리에 대한 교육 가능합니다.
▷ 장비 출장 설지. 교육은 별도 금액 추가 발생됩니다.
l 연락처 info@namaSMT.com
l Mobile 010 8209 0883 T. 02 3141 2111

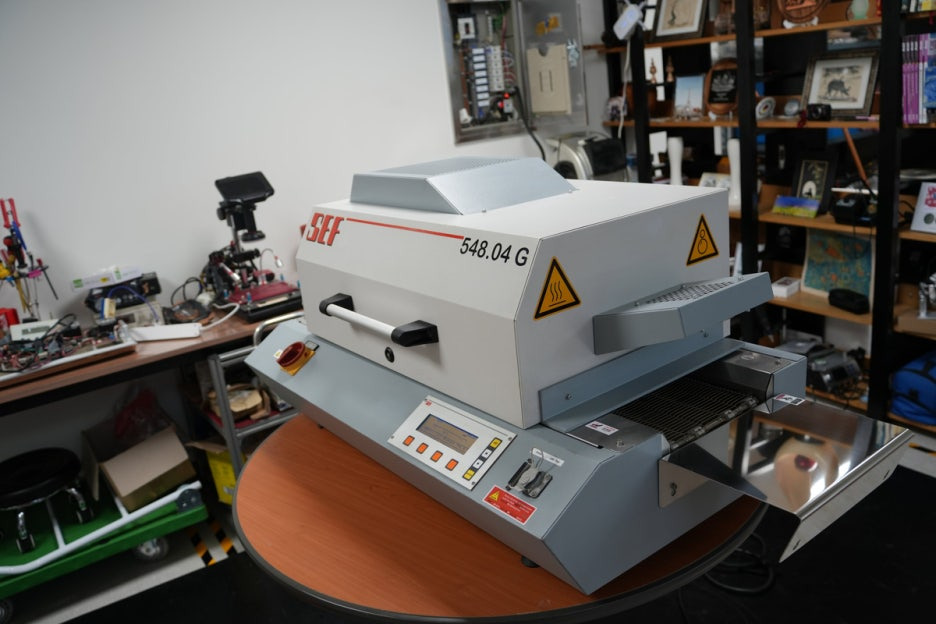

548-04 장비 사진
데모 장비 사진 / 중고 장비는 사용감 있음 : 작동 100% 정상

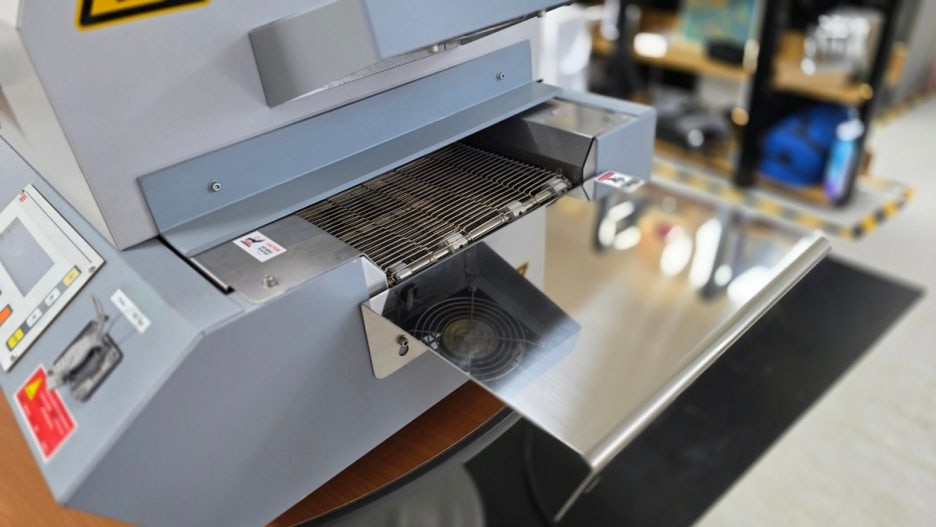

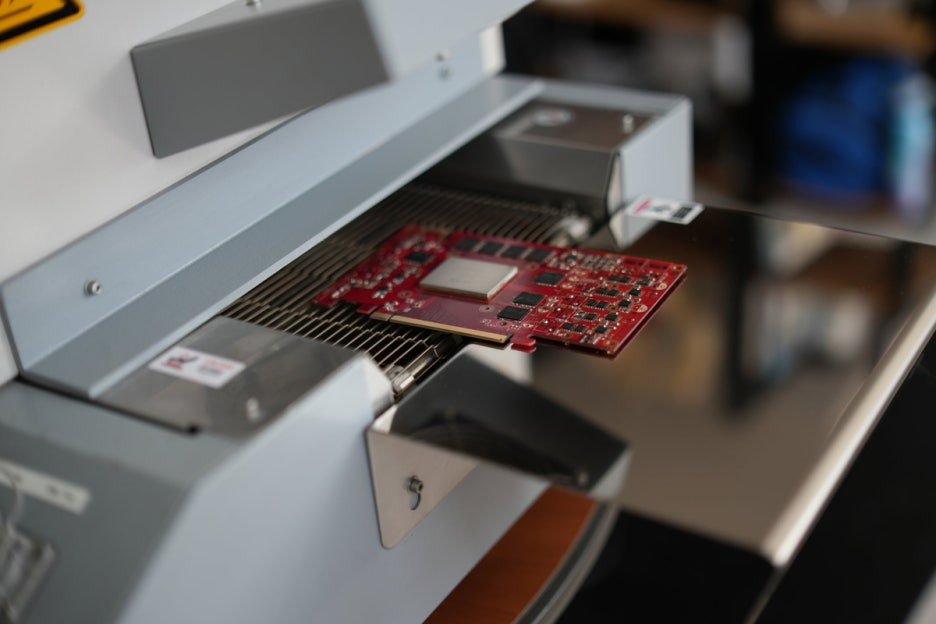

Conveyor Output 출구
Unloader Plate 각도 달리 조립하면 미끄름틀처럼 제품 작업 완료 후 Table 안착
사진 설명을 입력하세요.
Door 잠금 기능 Camber 2중으로 되어 있음

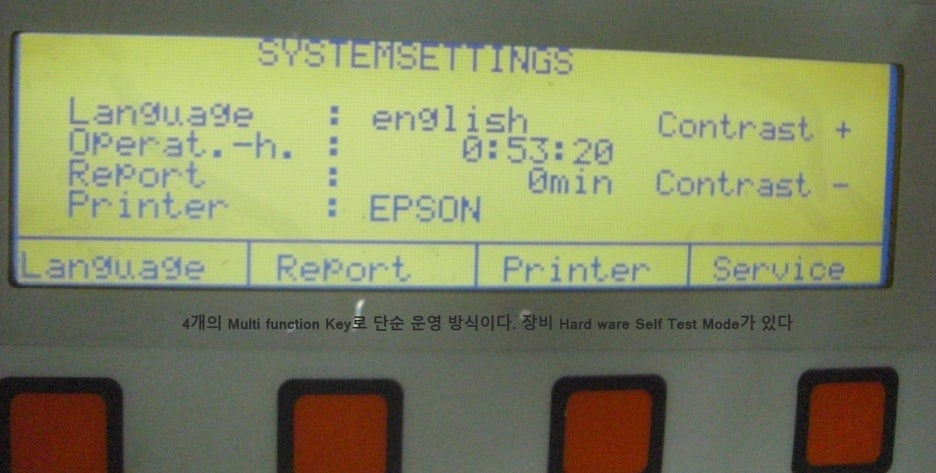

LCD Control Pannel & Interface USB Port
간단한 4종류 메뉴 Key 조작 Easy Operation
Fuse 단자 및 온도 측정 Connector
사진 설명을 입력하세요.
배기구 및 배기구 전원단자
Test 시험 완료

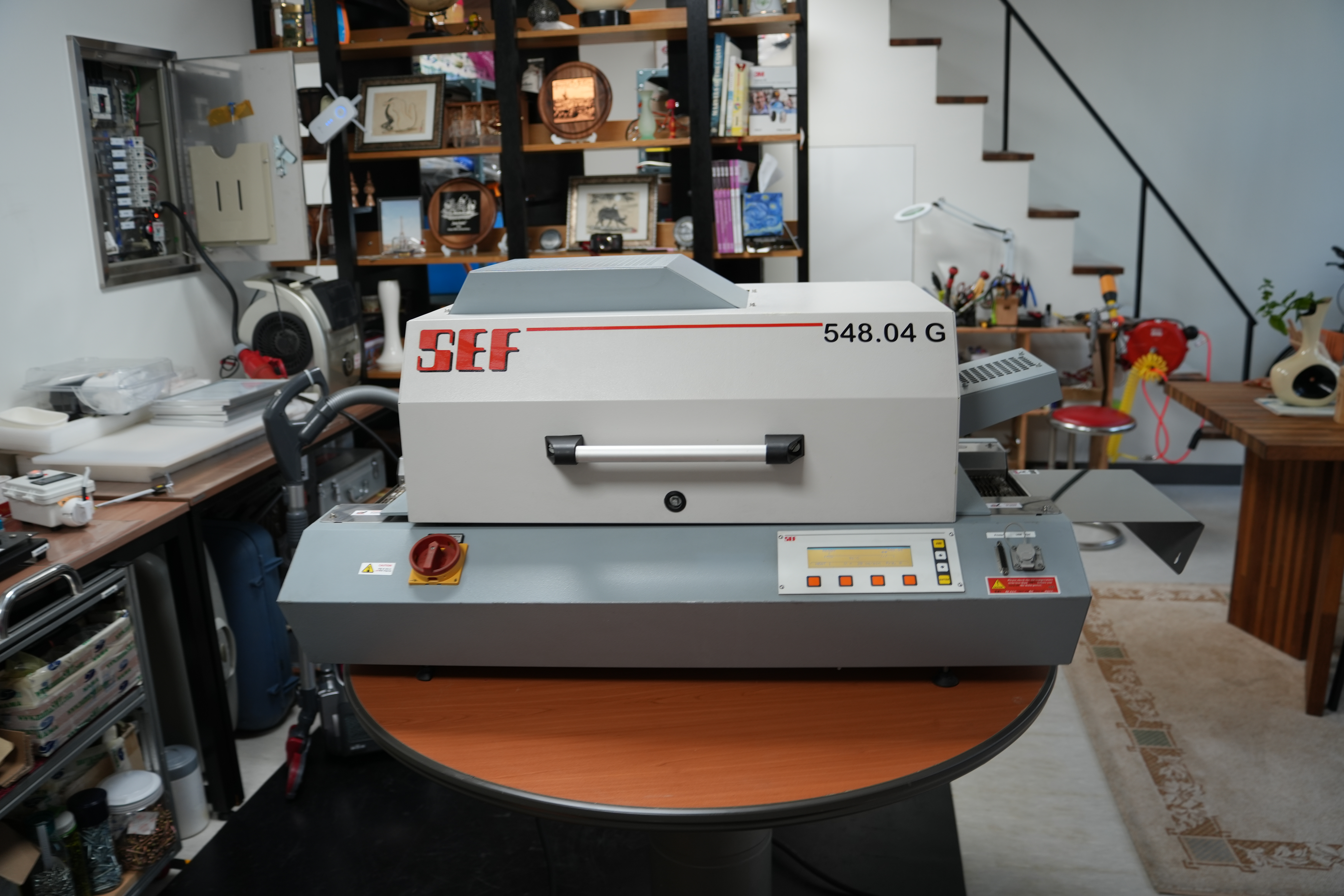

제어 전면부 사진
실시간 온도 프로화일 측정 및 저장 7개 저장 분석 가능
Unloader Plate

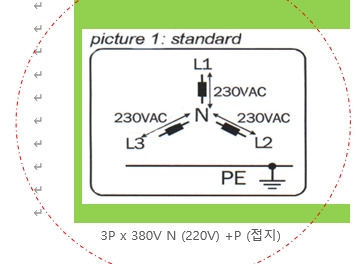

전기
전원 3상4선 방식 Max 16A 콘넥터
