정밀 스텐실 프린터 for Lab . Prototype









삶을 풍요롭게 하기 위하여

기술은 계속 진보하고 있습니다.

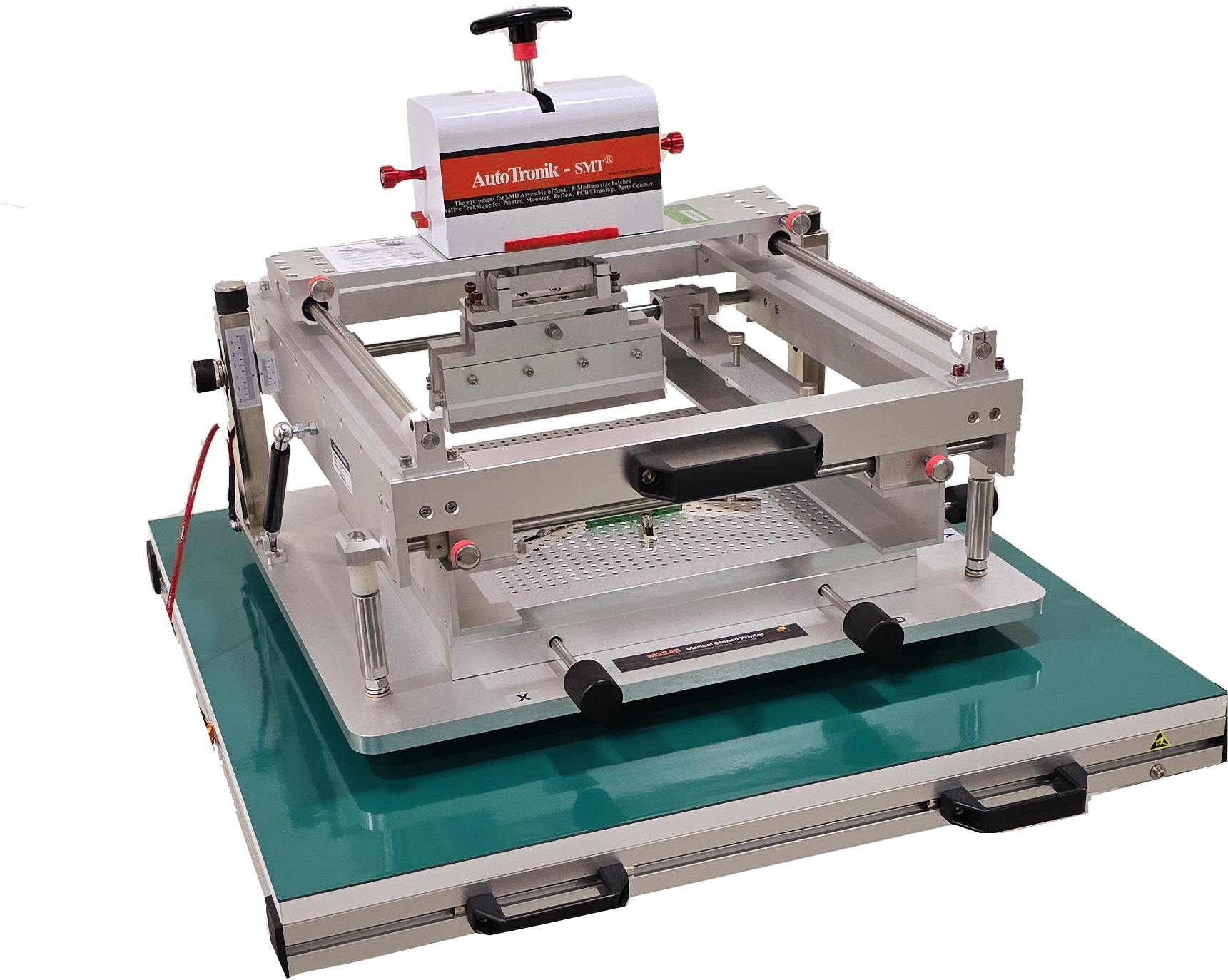

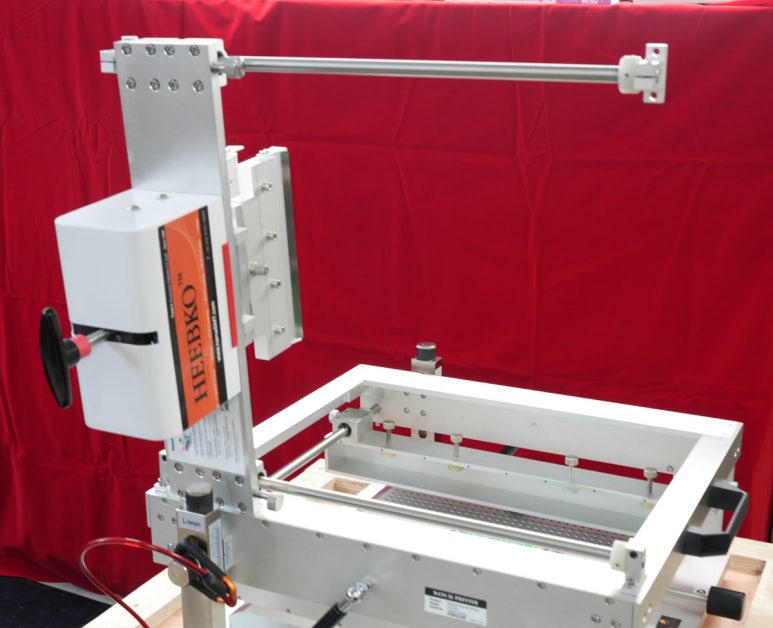

Stencil Printer for 연구 개발, Small Volume 생산을 위한 M3545 제품에 대한 소개 내용입니다. M3545 스텐실 프린터 제품에 대한  작업 범위 및 주요 기능에 대한 자료 입니다.

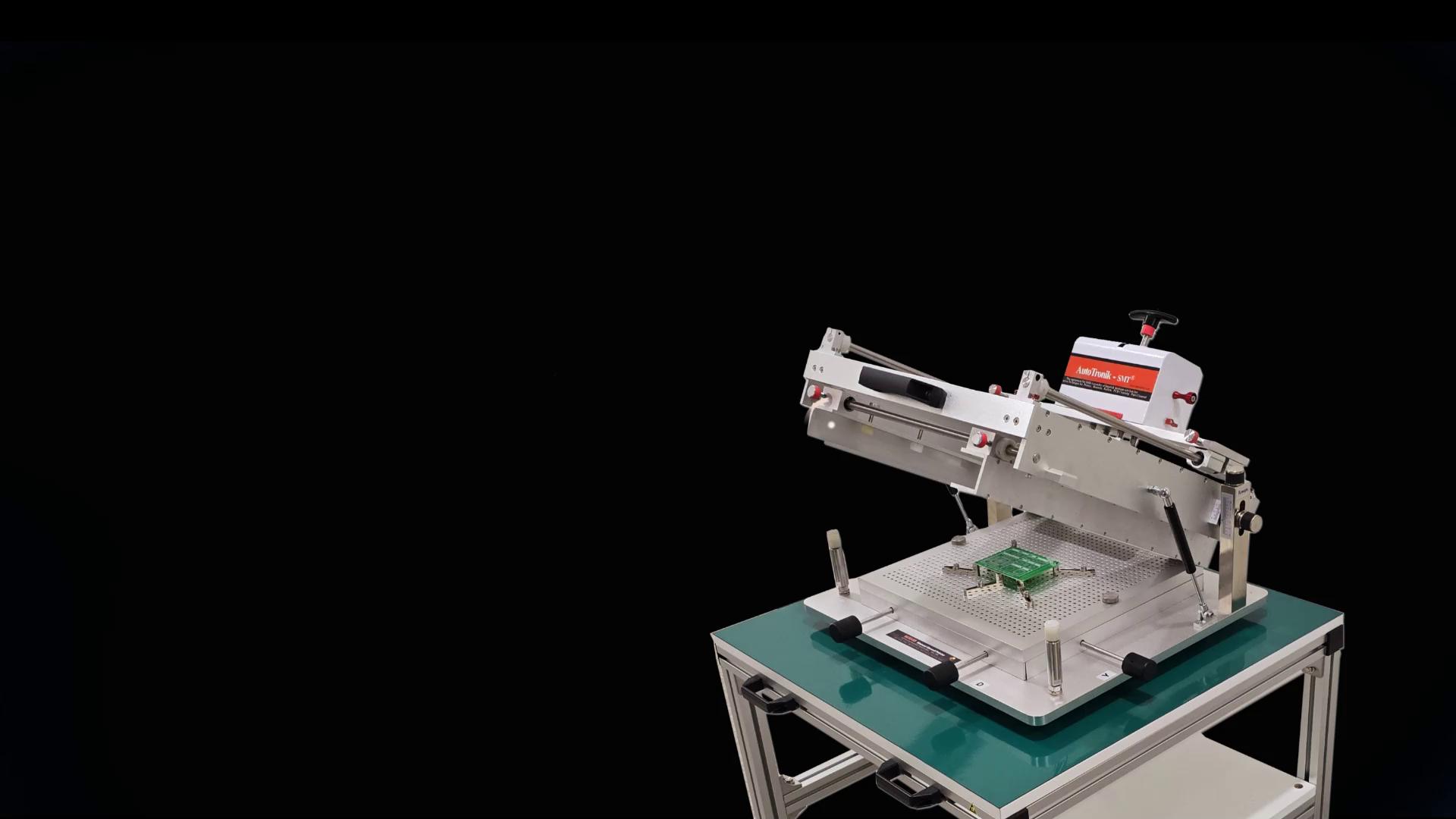

M 3545 주요 특징

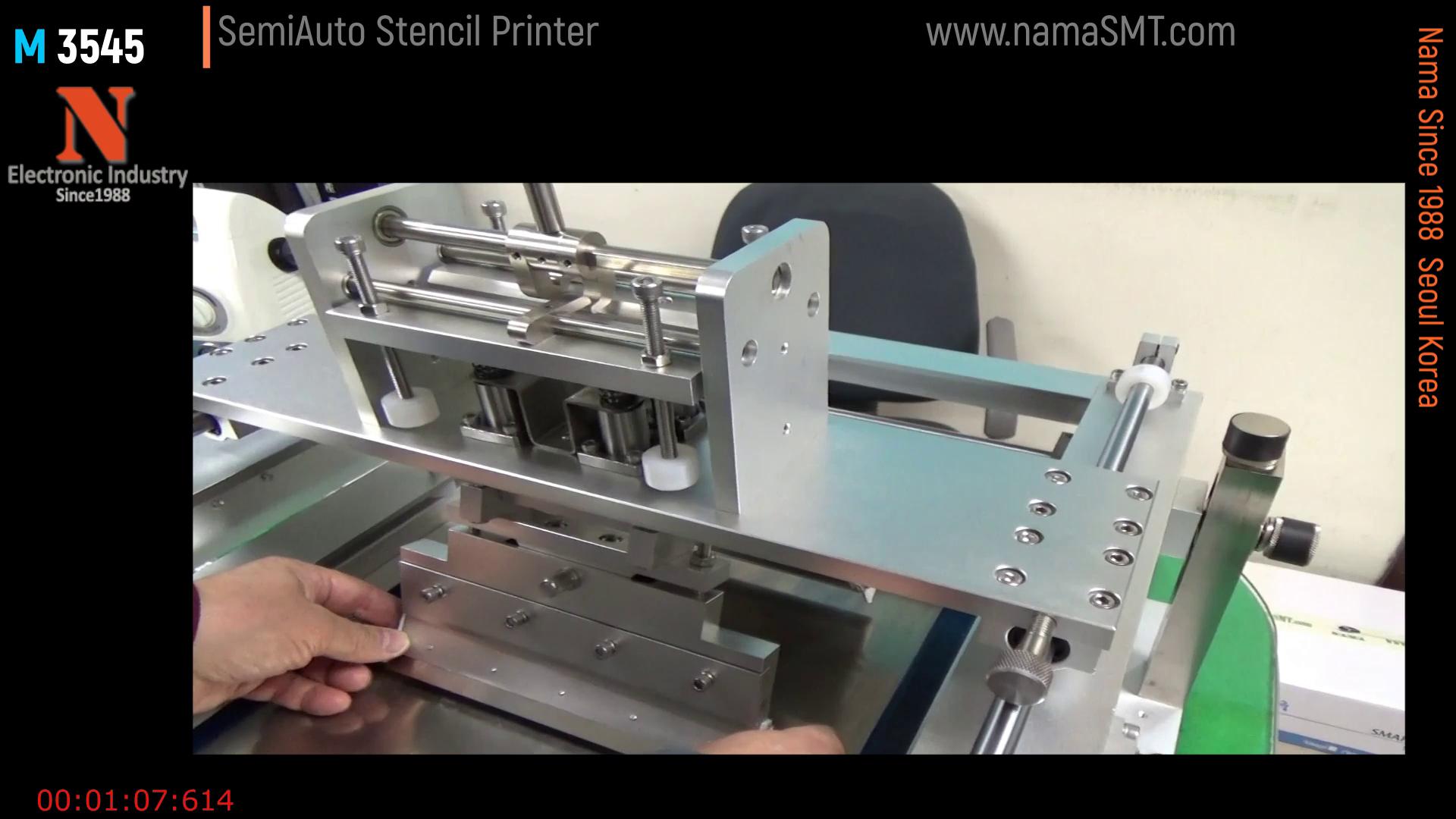

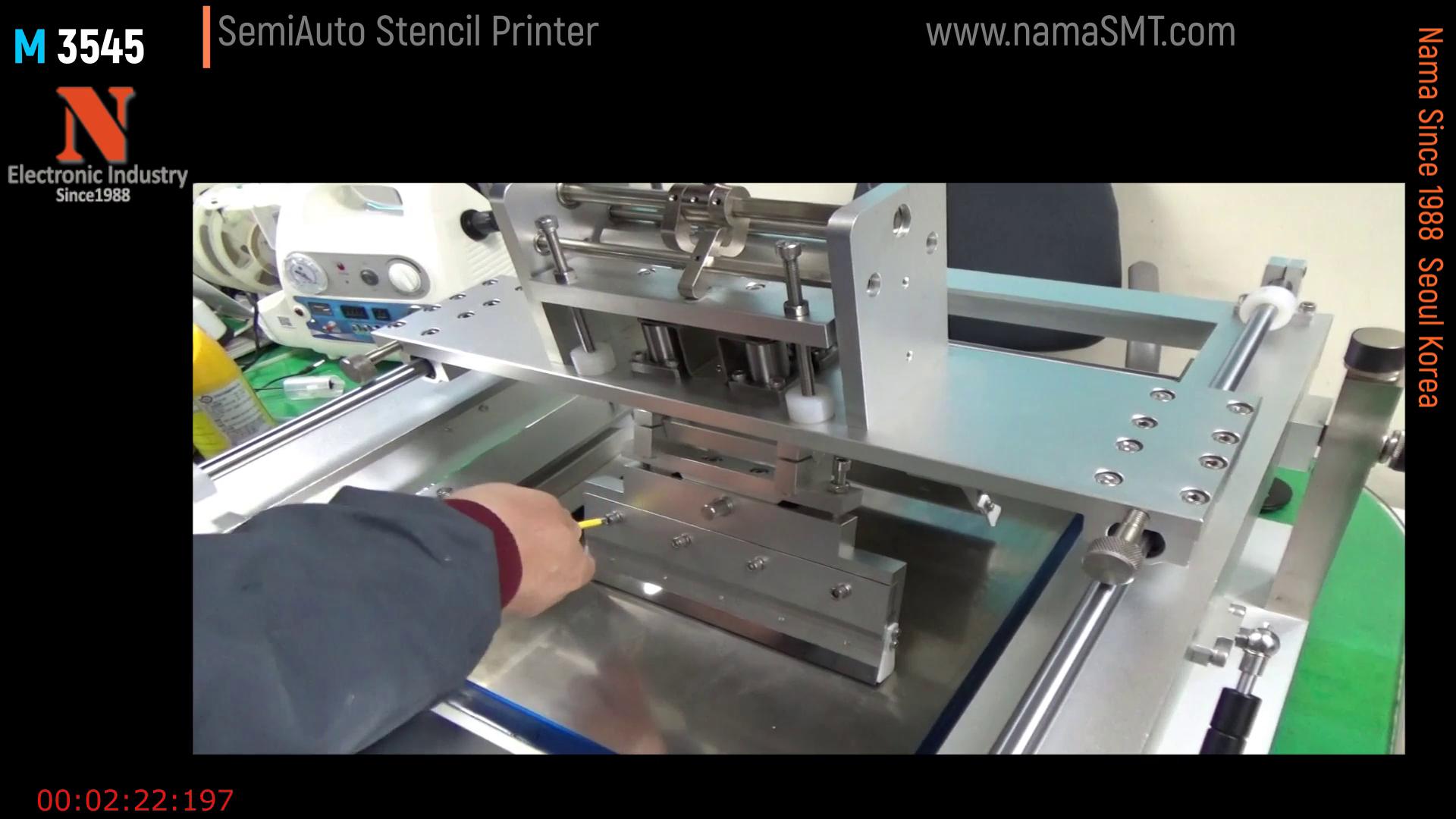

M3545 동영상







---







---









 ▶   SPEC

SPEC M3545
1	Scraper width	200mm，280mm（op), Fame Max 490 x 420mm
2	Squeegee	200mm [Standard] , . Max 280mm (option)
3	Scraper angle	60' ( squeegee 각도 )
4	Scraper material	stainless steel（other material can be ordered）
5	Adjusting accuracy	0.01mm
6	Repeat accuracy	0.03mm
7	0.4mm IC	0.4mm IC
8	Expected printing speed	60 – 100 pcs/h
​
9	Accessories	1. 8 x Thimbles
​	​	2. 6 x support shelves
​	​	3. 1 x Inner hexangular spanner
​	​	4. 6 x Nuts and Bolts









         M 3545  주요 기능

​



​



​

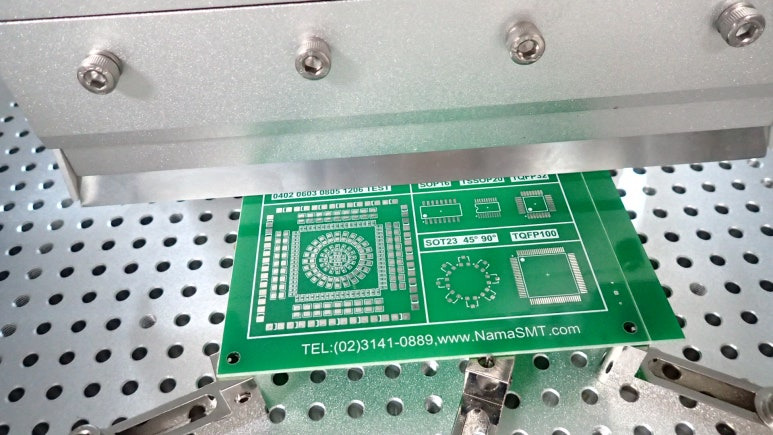

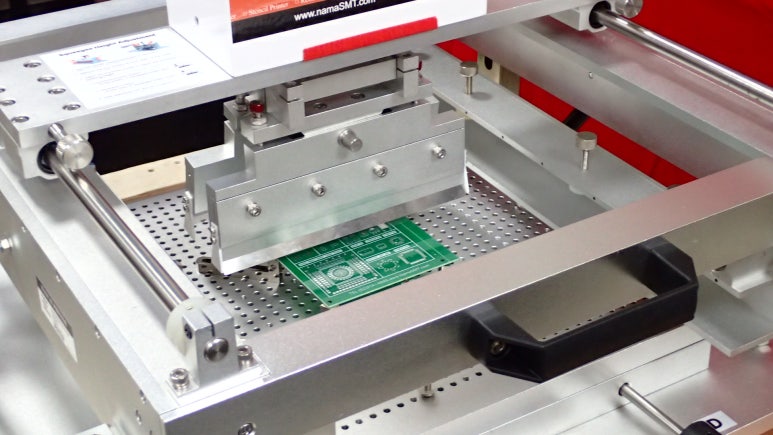

정밀 Universal PCB Fixture

​Work table  고정 Mount Hole 타공이 되어 있어  다양한 PCB 혹은 프린트 작업물을 고정 할 수 있다.





​





---



​

솔더 프린팅 Good or Bad

\



---

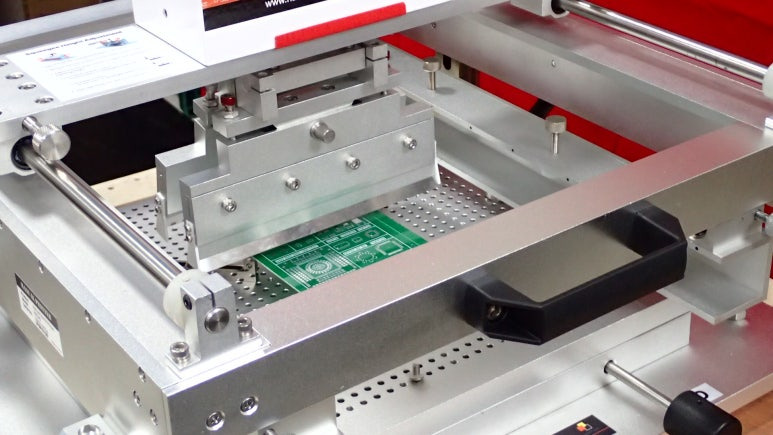

​Double Squeegee 자동 변환











​Squeegee 정밀 환경 성정 가능

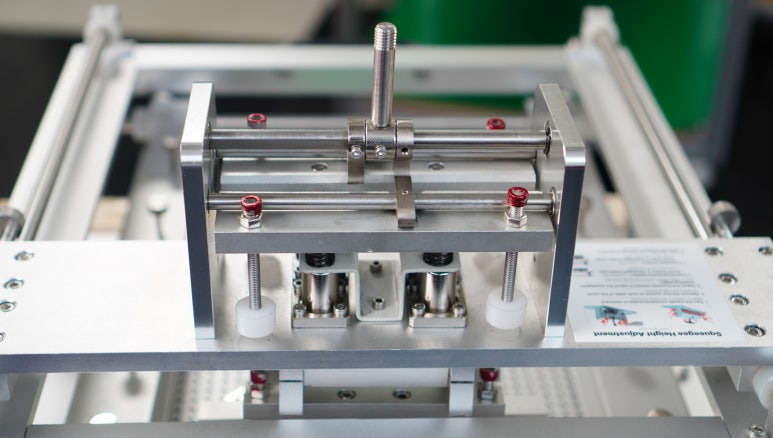

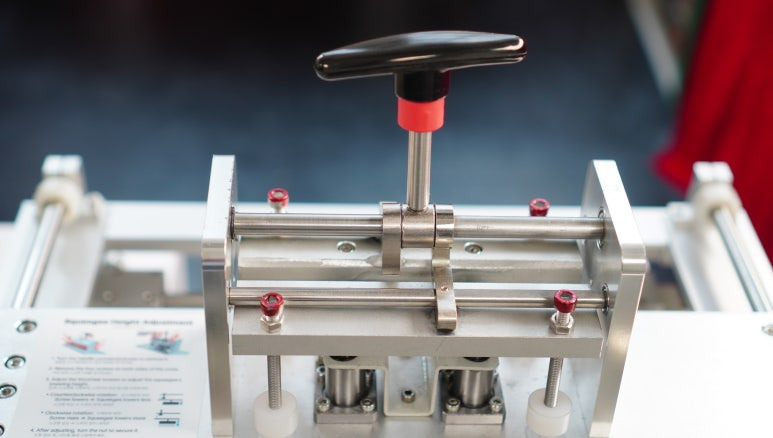

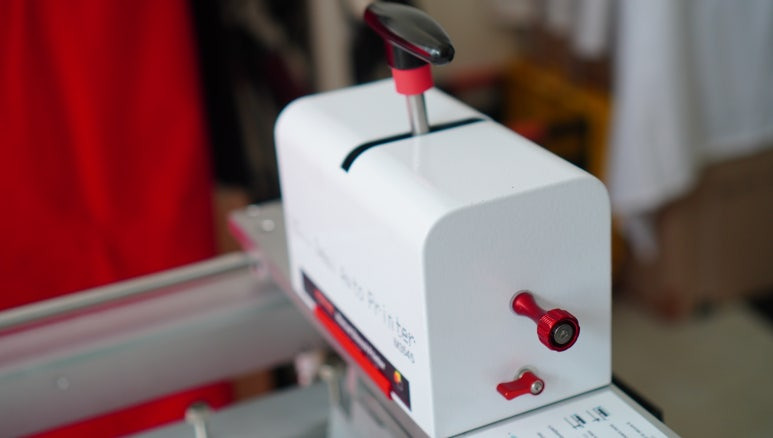

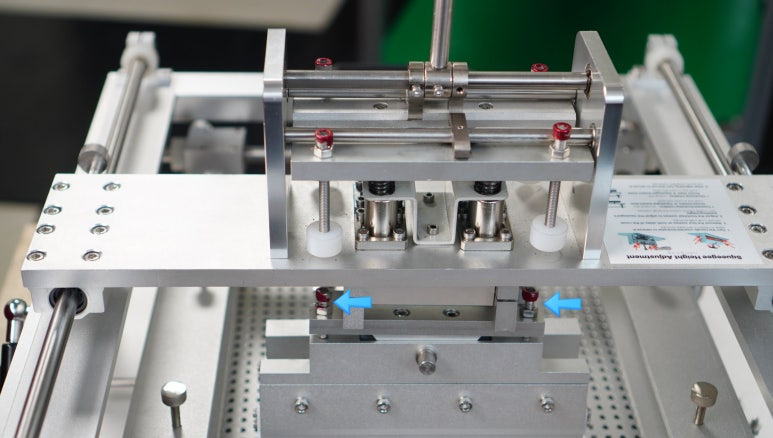

​헨들 커버내에 Squeegee 조절기능이 있어 양쪽 고정 Screw 제거하면 설정 가능하다

이 설정은  장비 작업 전 초기 설정을 한다,









​

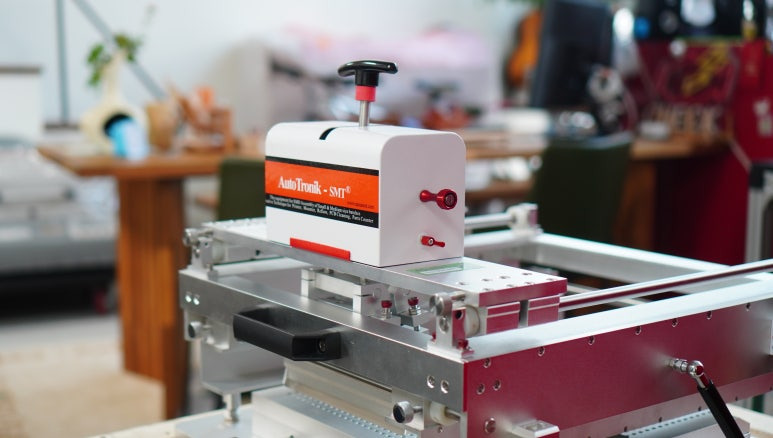

Head Cover 제거하면 조절 기능이 있다. 이 조절 설정은 초기 설정을 하면 된다.

​

​



​

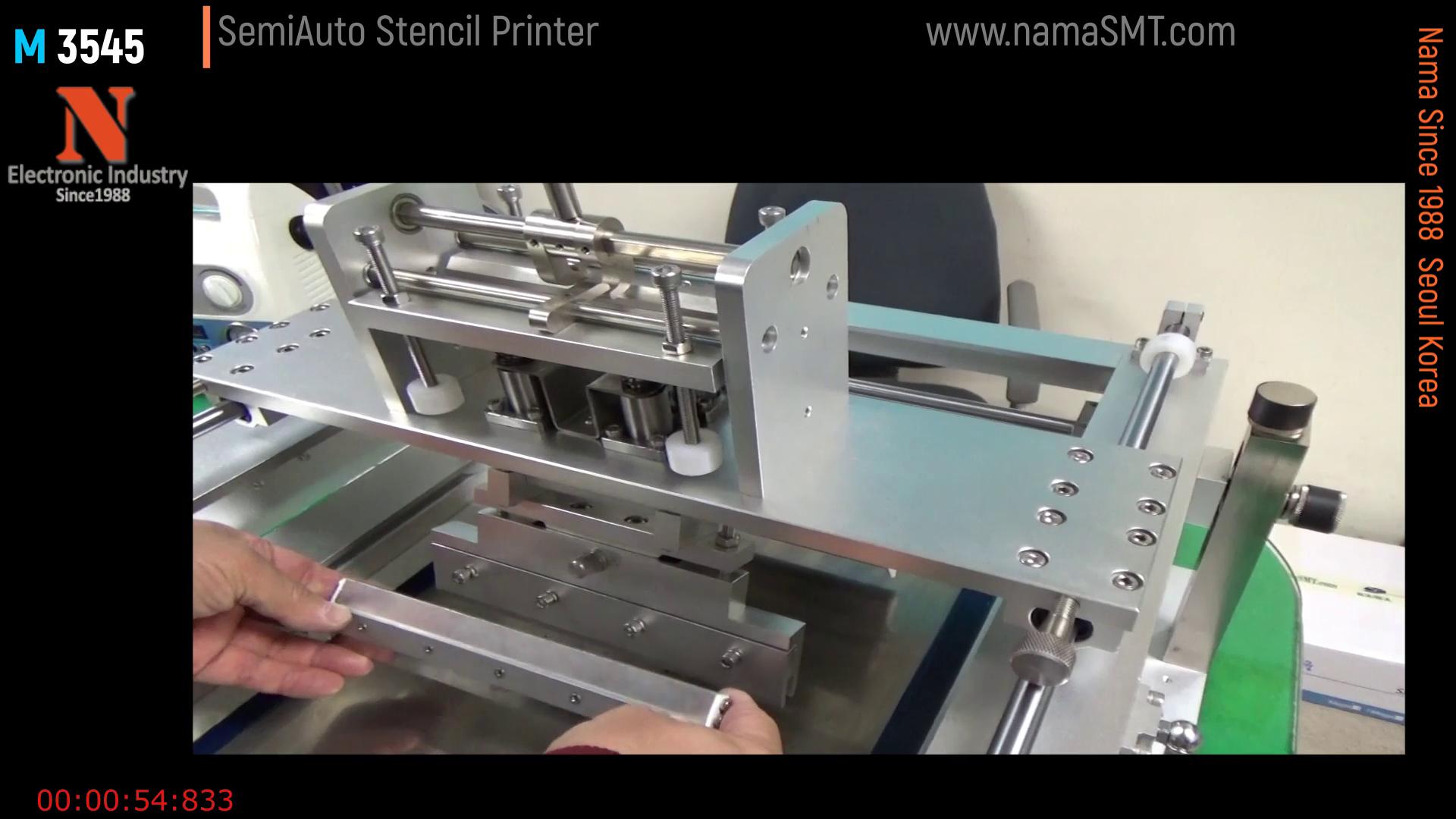

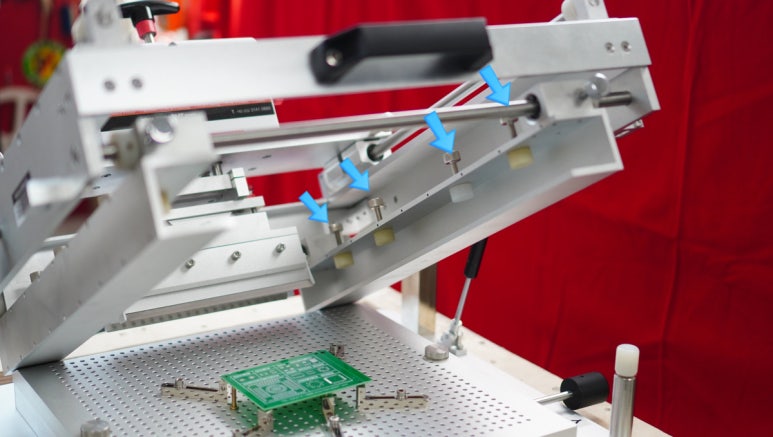

Double Squeegee 좌. 우 / 전. 후 높이 및 수편 조절을 섬세하게 Z을 설정할 수 있다.

조 절 후 Locking 기능이 있어 설정 후 틀어짐 방비를 하여 준다.

​

​



​

이 부분은 Squeege 수평 조절을 설정하는 기능이다.

중앙 고정 기능이 있으며 좌. 우 수평을 작업 상태를 보면서 설정 가능.



​​



​

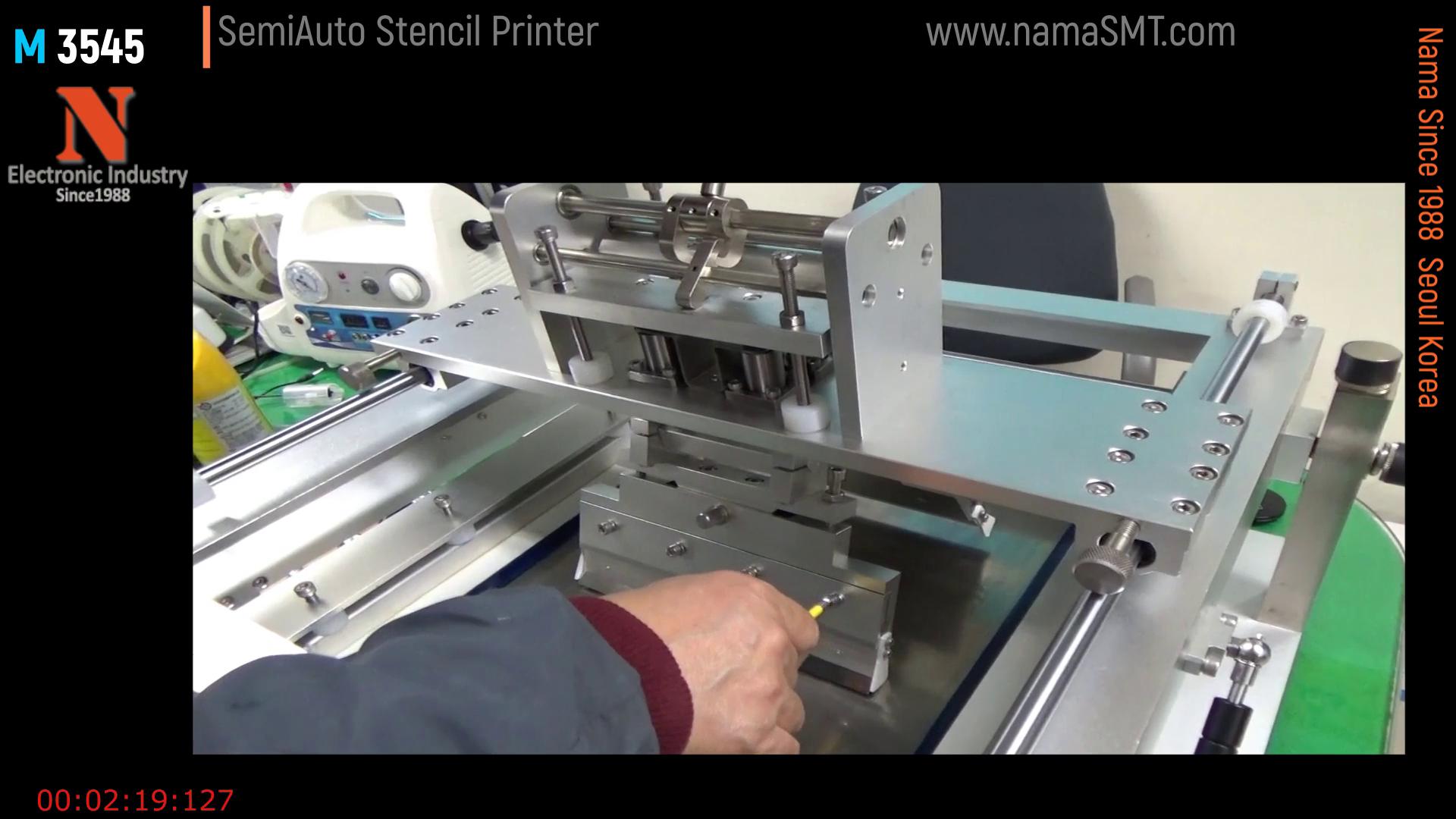

squeegee z 값을 좌. 우 조절할 수 있다.

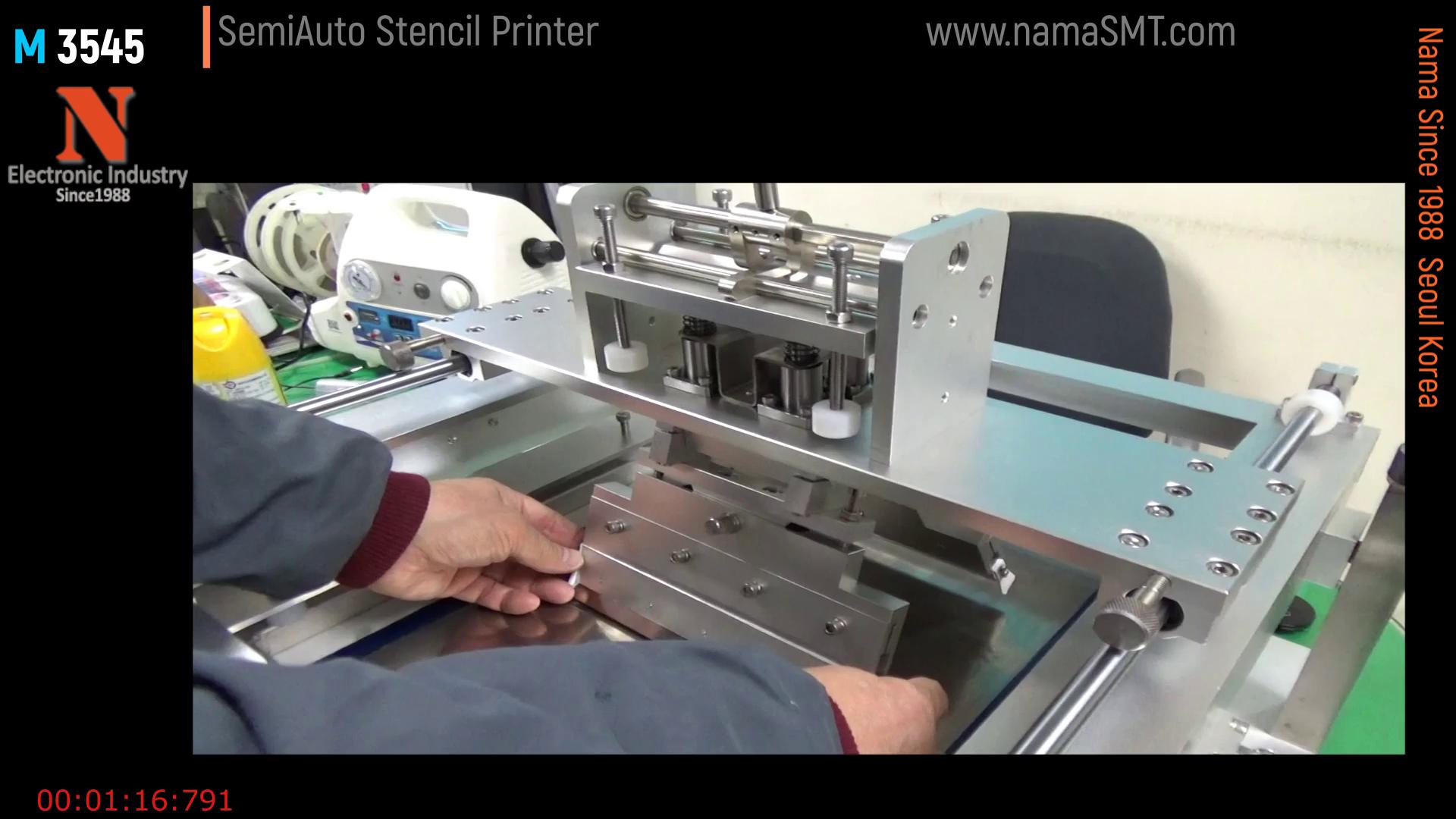

전면. 후면 2개의 Squeegee 설정을 한다.

장비 출고 전에 Squeegee 조절을 하여 출고를 하며, 사용자 작업에 따라

Z 설정을 하여 주면 된다.

​

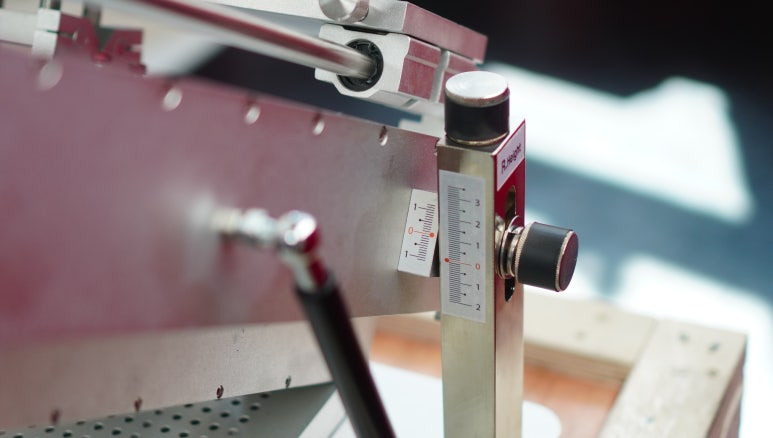

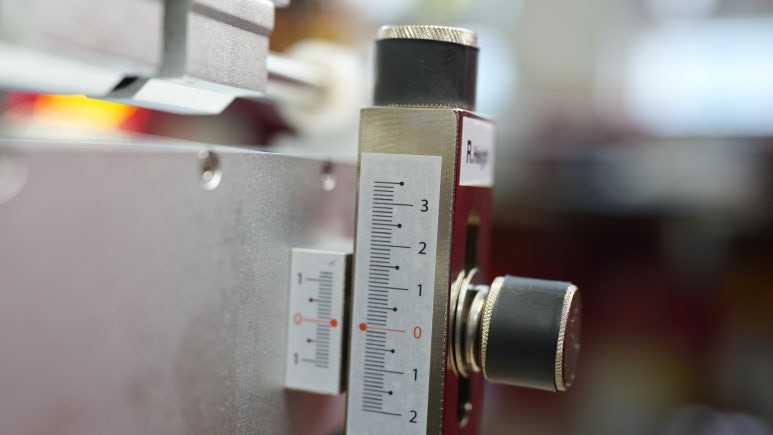

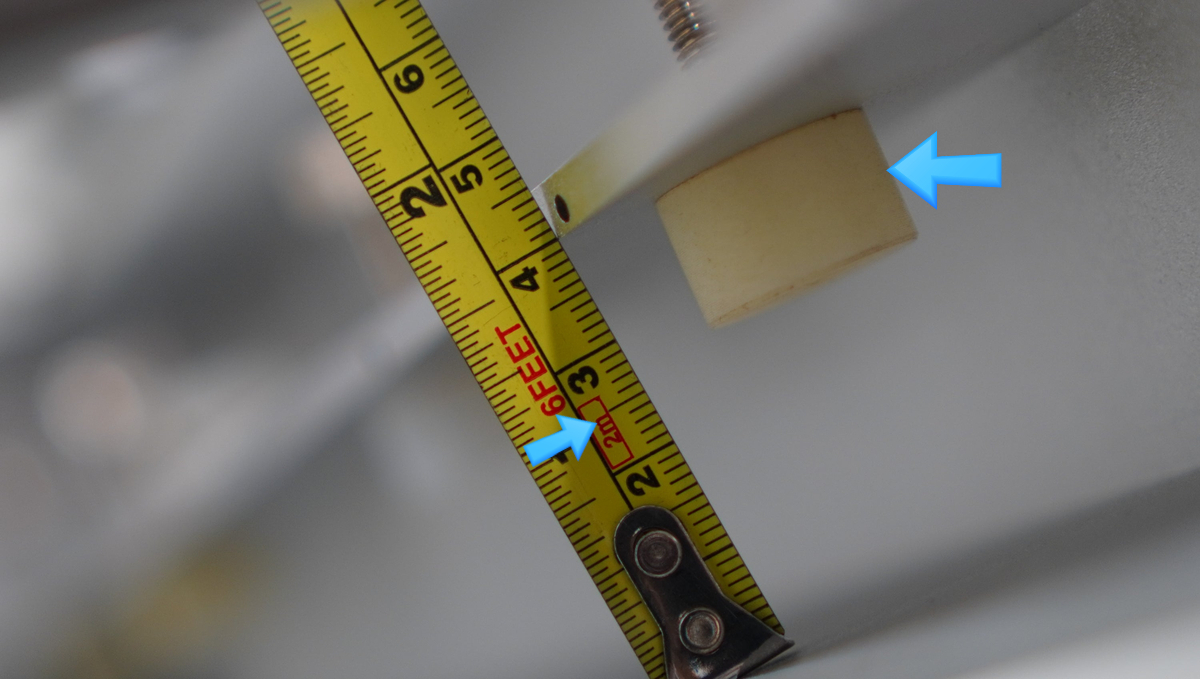

Z 값 설정을 위한 Scal

Stencil Printing 작업에 있어 Z 값 설정은 매우 중요하다.

이러한 작업을 위하여 4면체. 뒤면 좌. 우. 앞쪽 좌. 우에서 Stencil Frame Sheet 높이 와 PCB 유격이 균일하여야 하며, 이장 이상적인 유격은 0.2~0.3mm 유지하는 것이 좋다.

​

일반적으로 판매되는 저가격대의 Stencil Printer는 4면체에서 유격을 조절하는 기능이 없다.

​

​





​

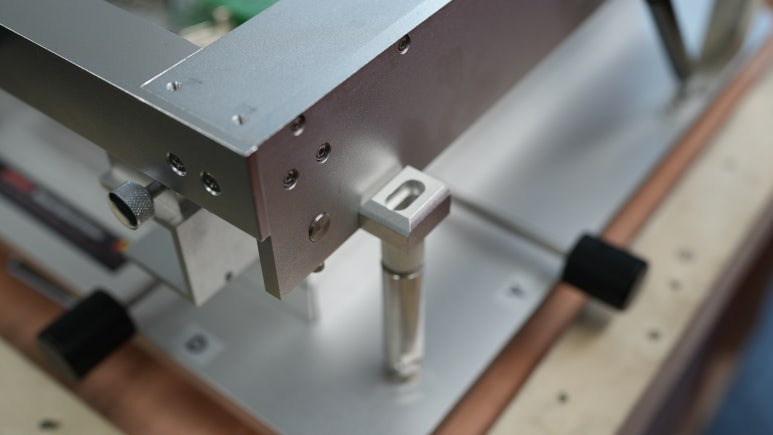

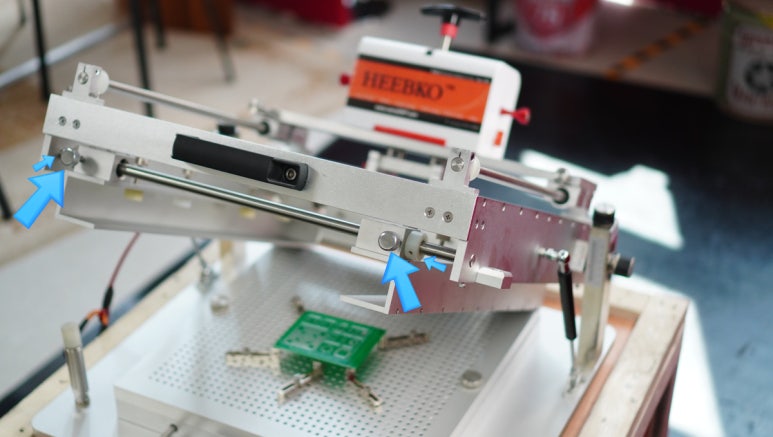

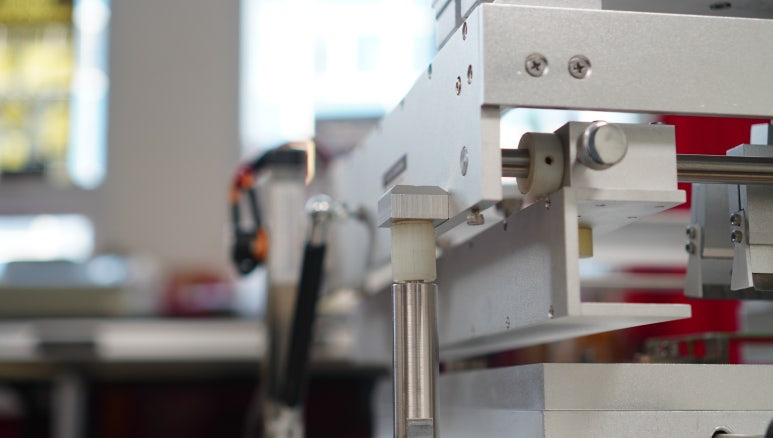

후면 좌측 Z 측 조절 및 Locking 기능이 있다

​

​







후면 우측 및 Locking 기능이 있다

​

​





​

​

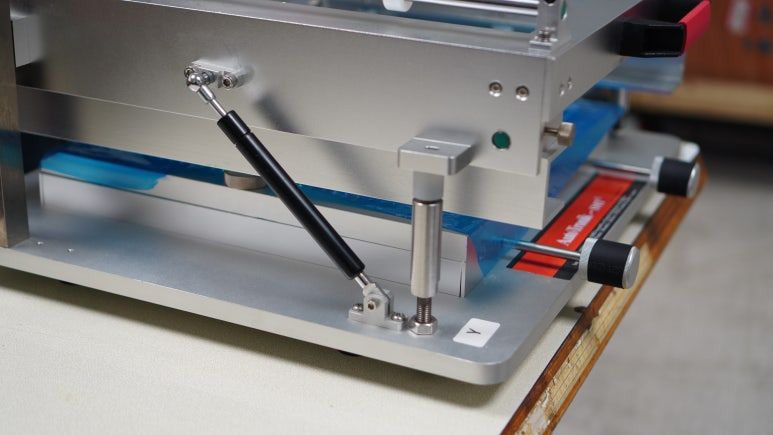

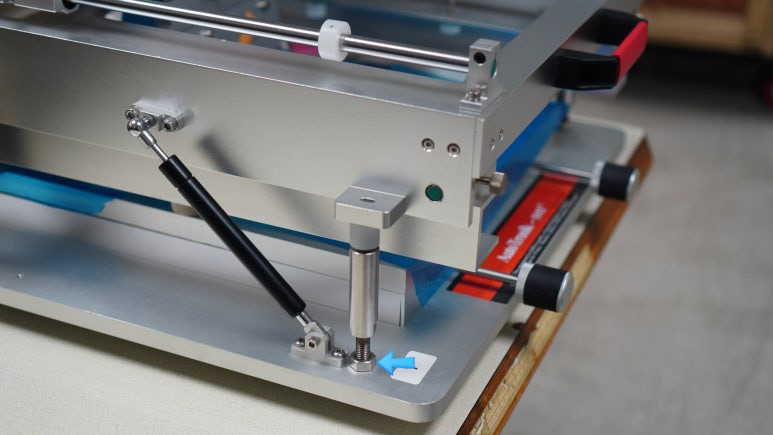

앞쪽 Z 측 조절. Lock 기능

​

​

​

​

​

​

​

​

​

​

​

​

Zcmr Locking 기능

​

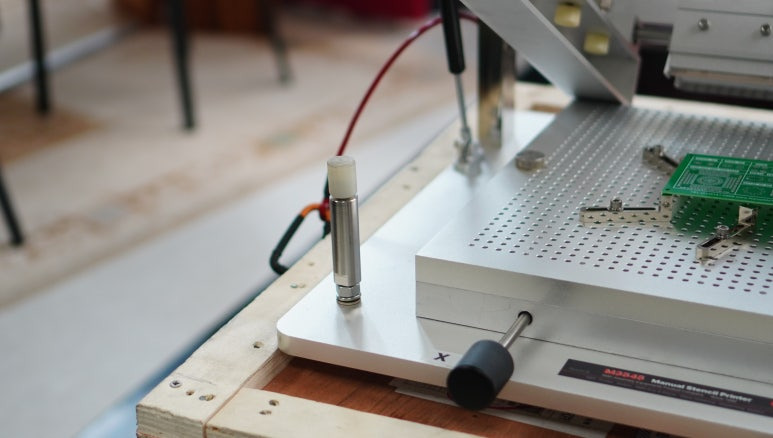

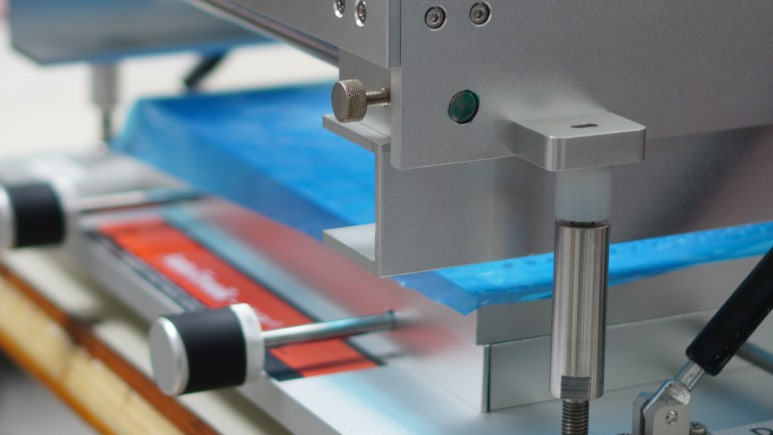

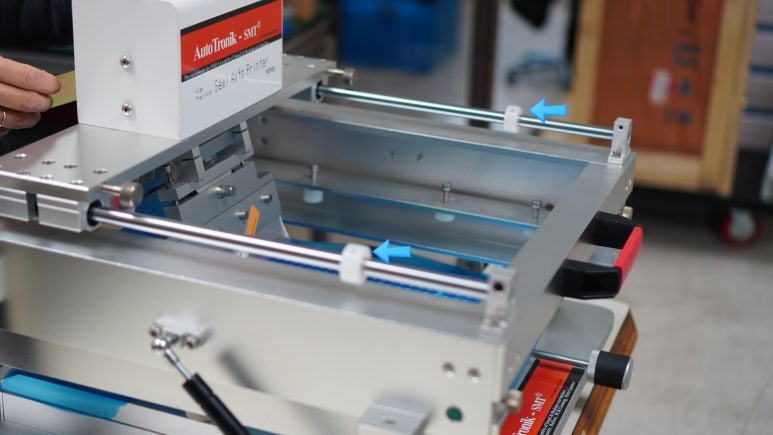

Squeegee 작업 Limit 기능 Stopper

​

​



​

​

​



 작업범위

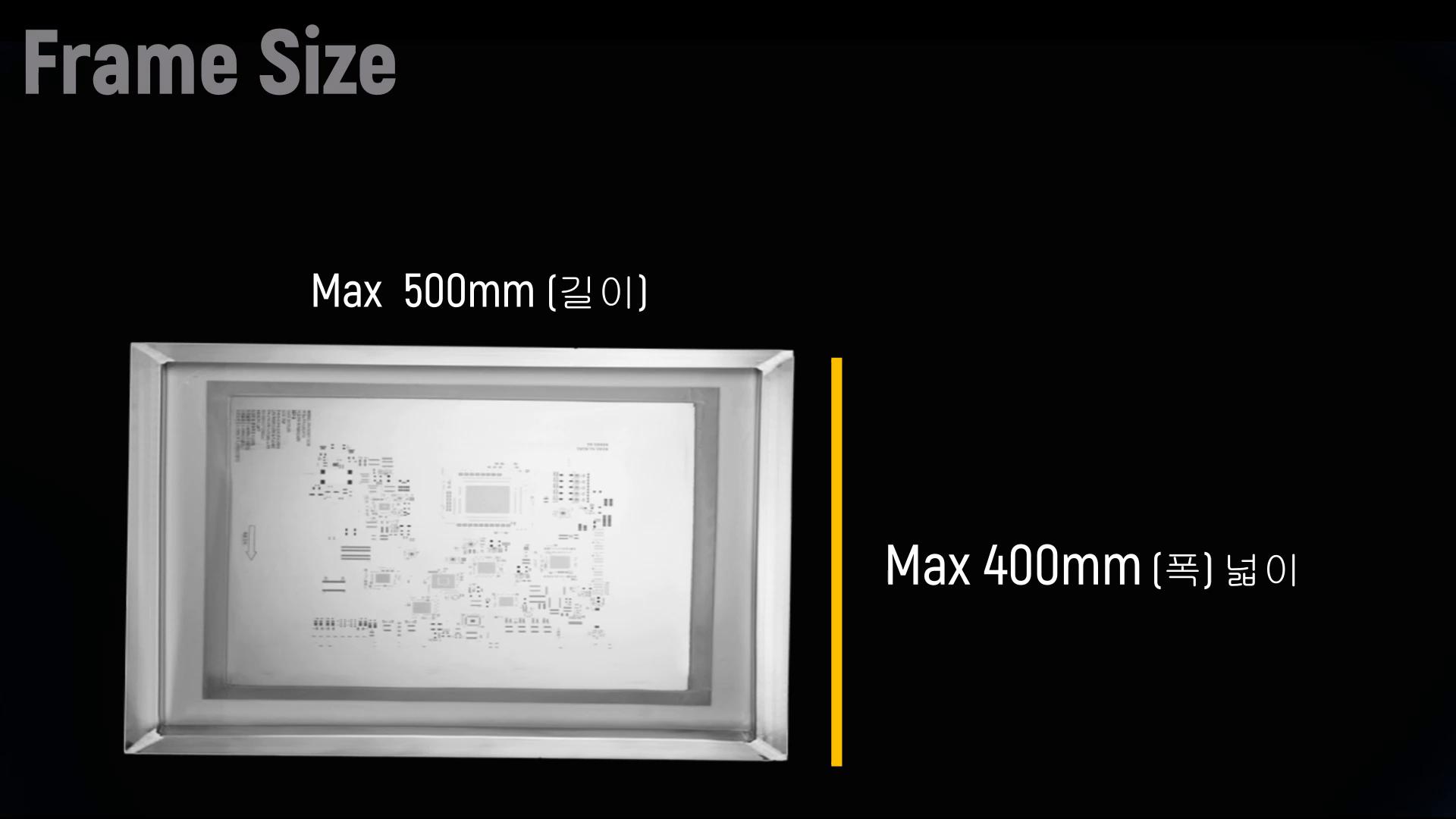

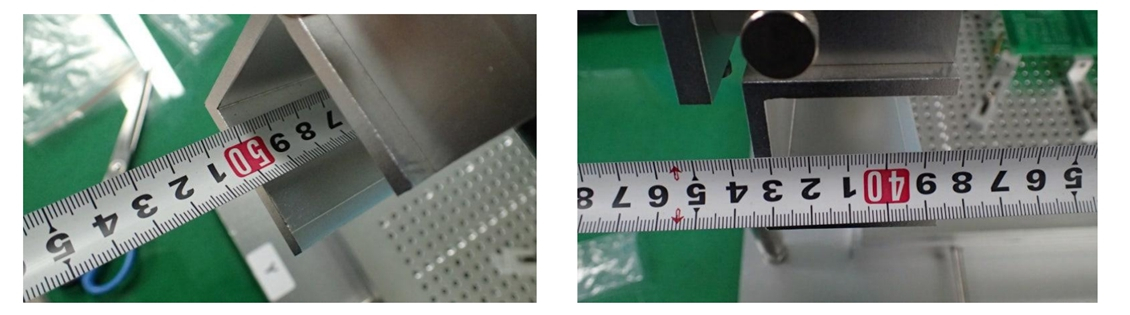

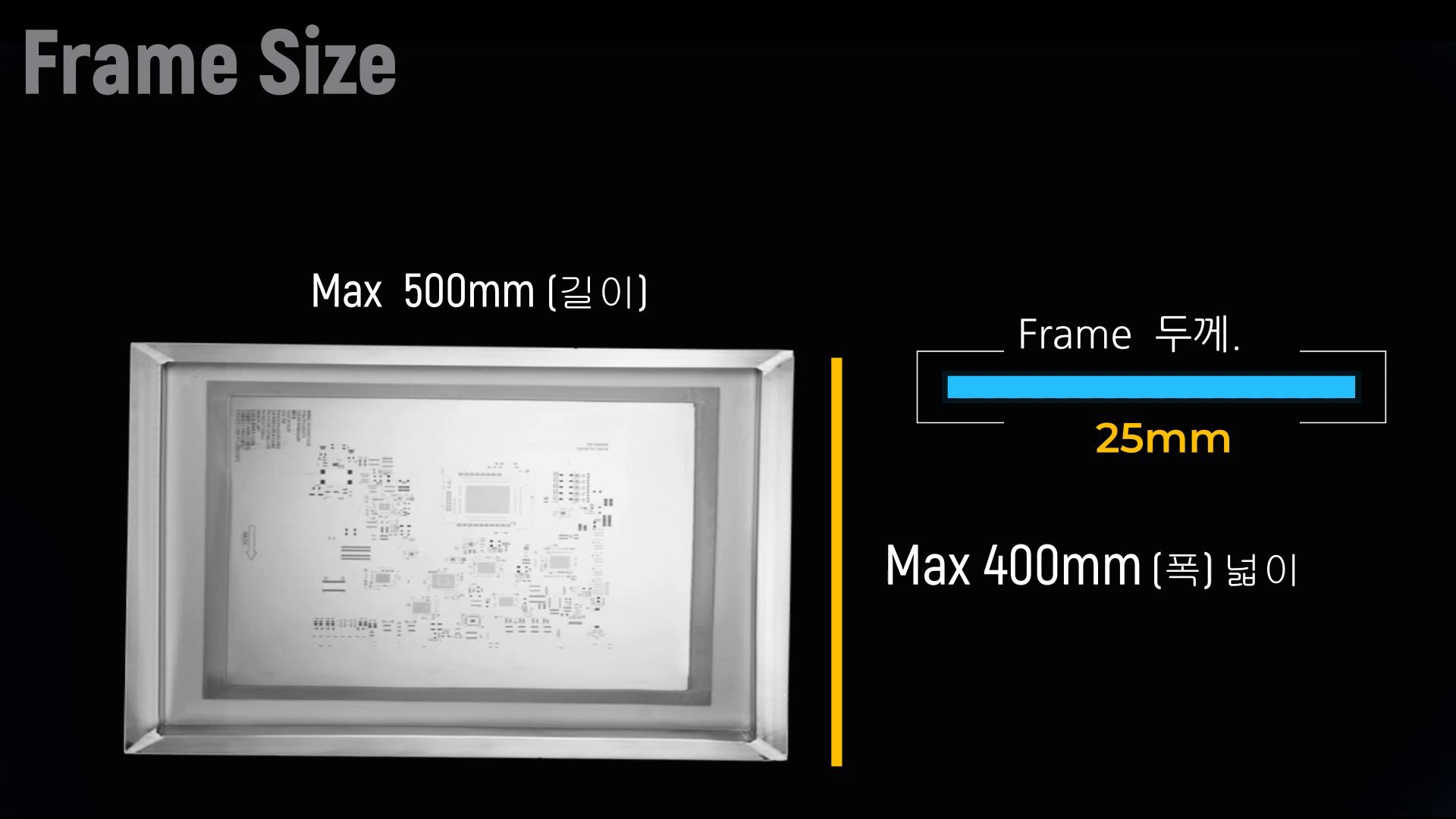

Frame  Size

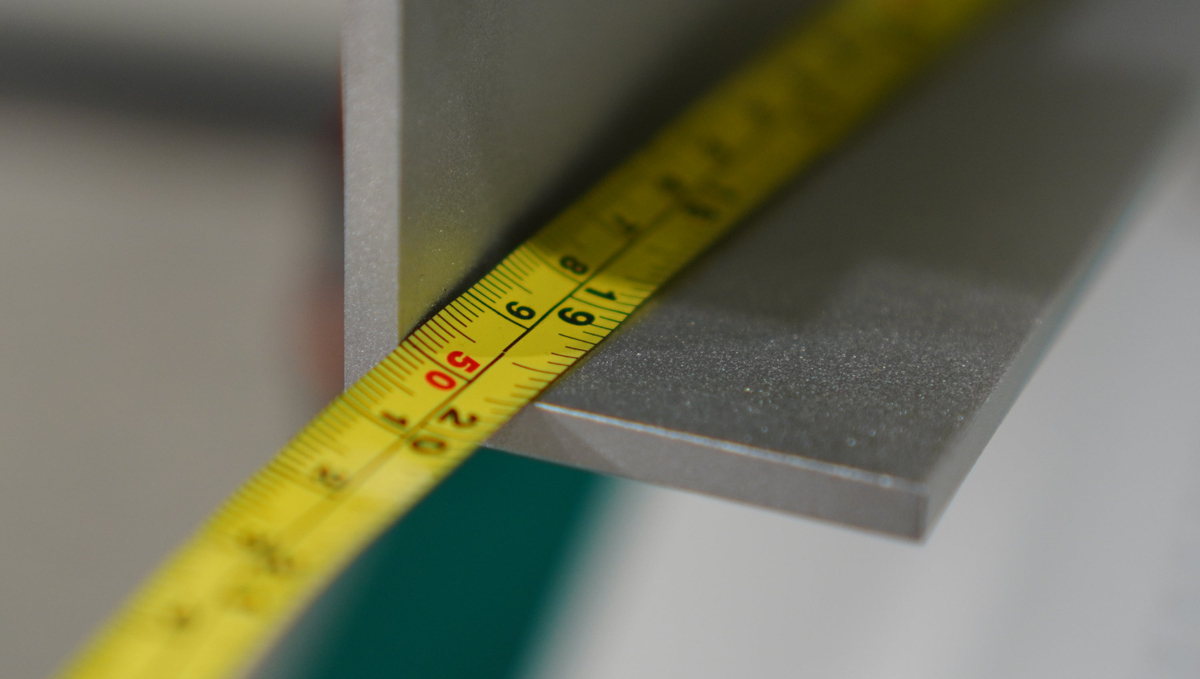

깊이 500mm









넓이    420mm

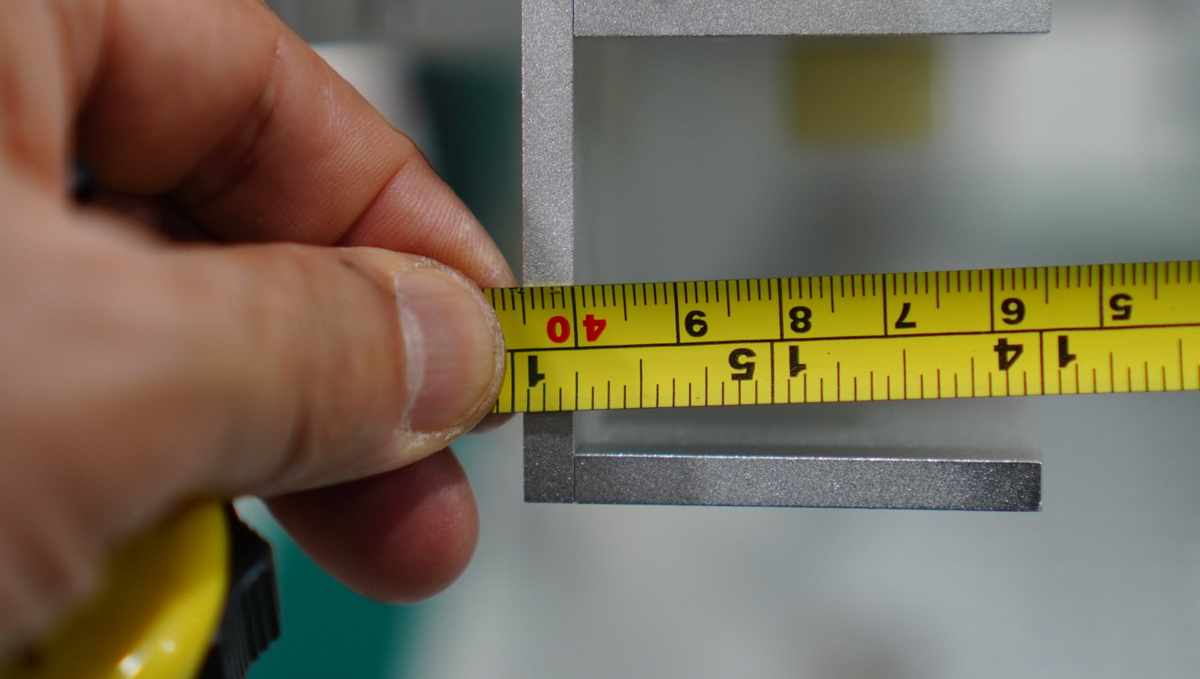

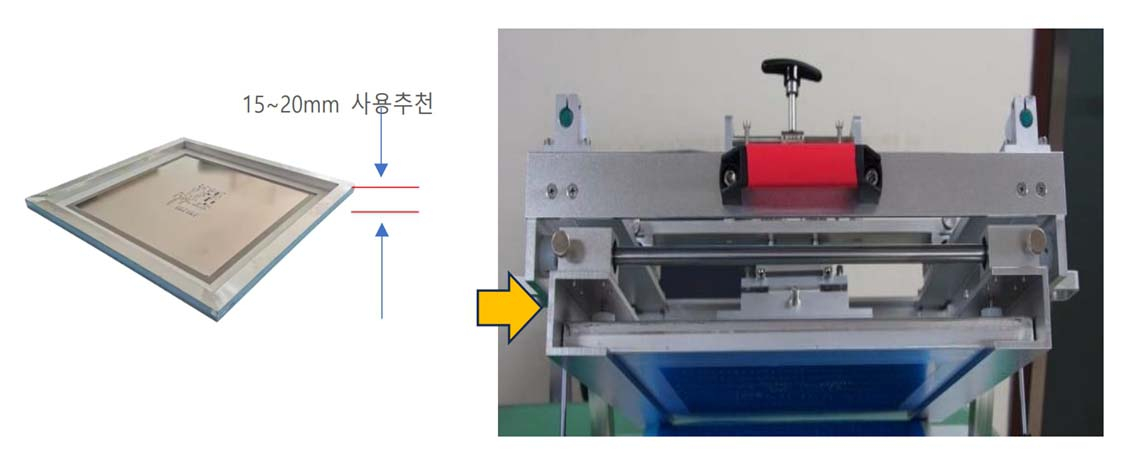

Stencil Frame 높이  Max 30mm

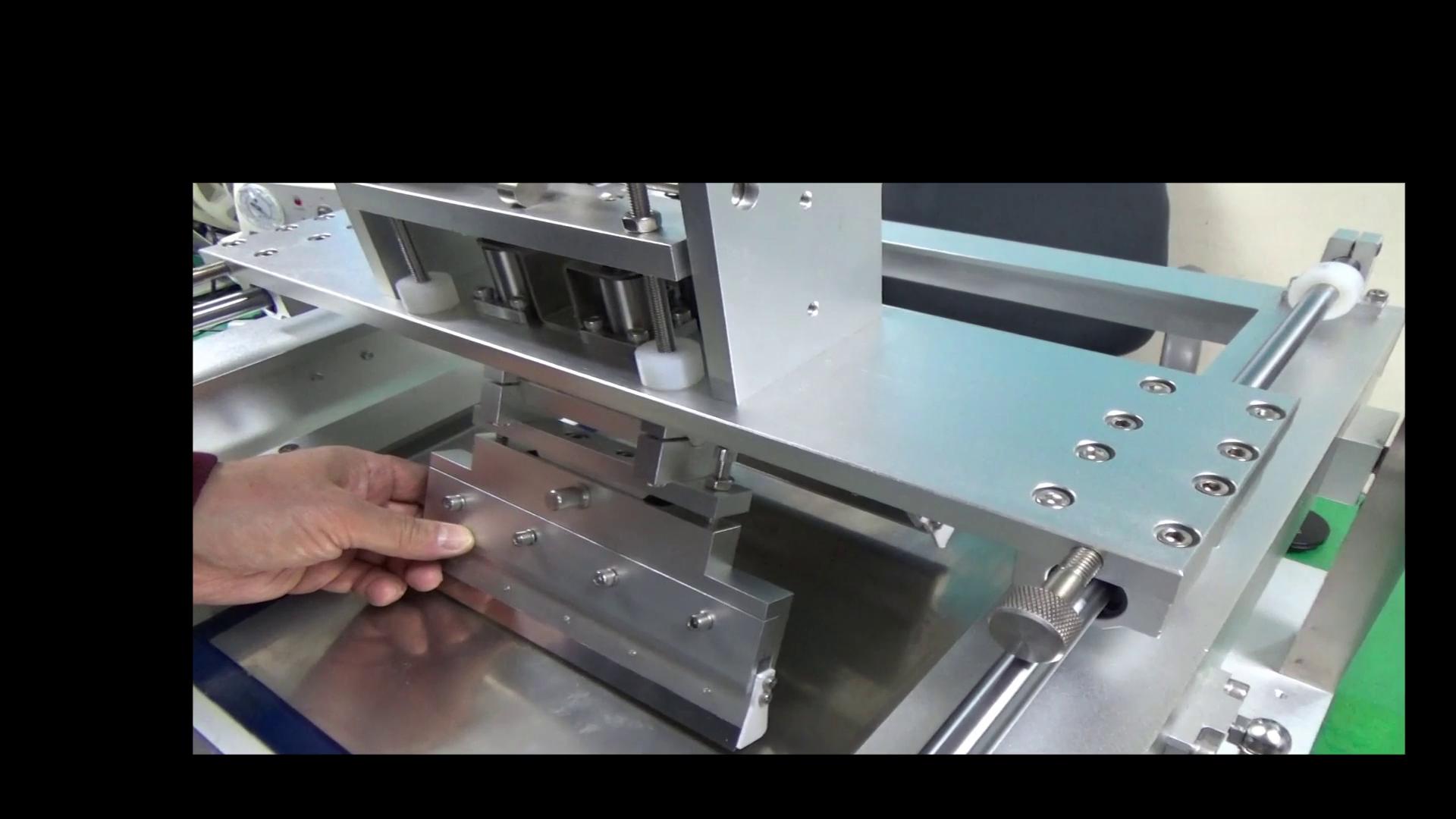

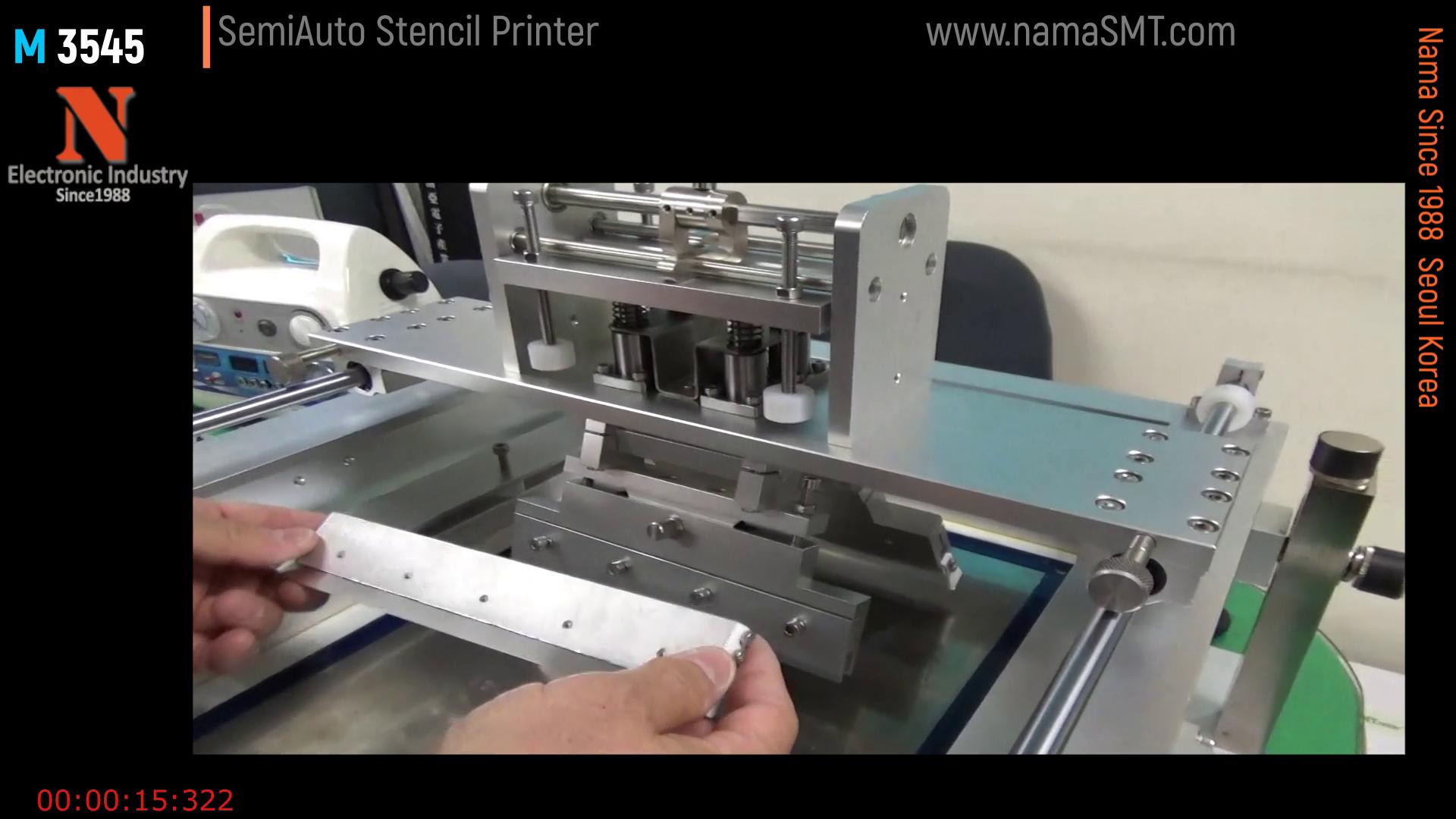

Squeegee 청소 간편하게 할 수 있다.

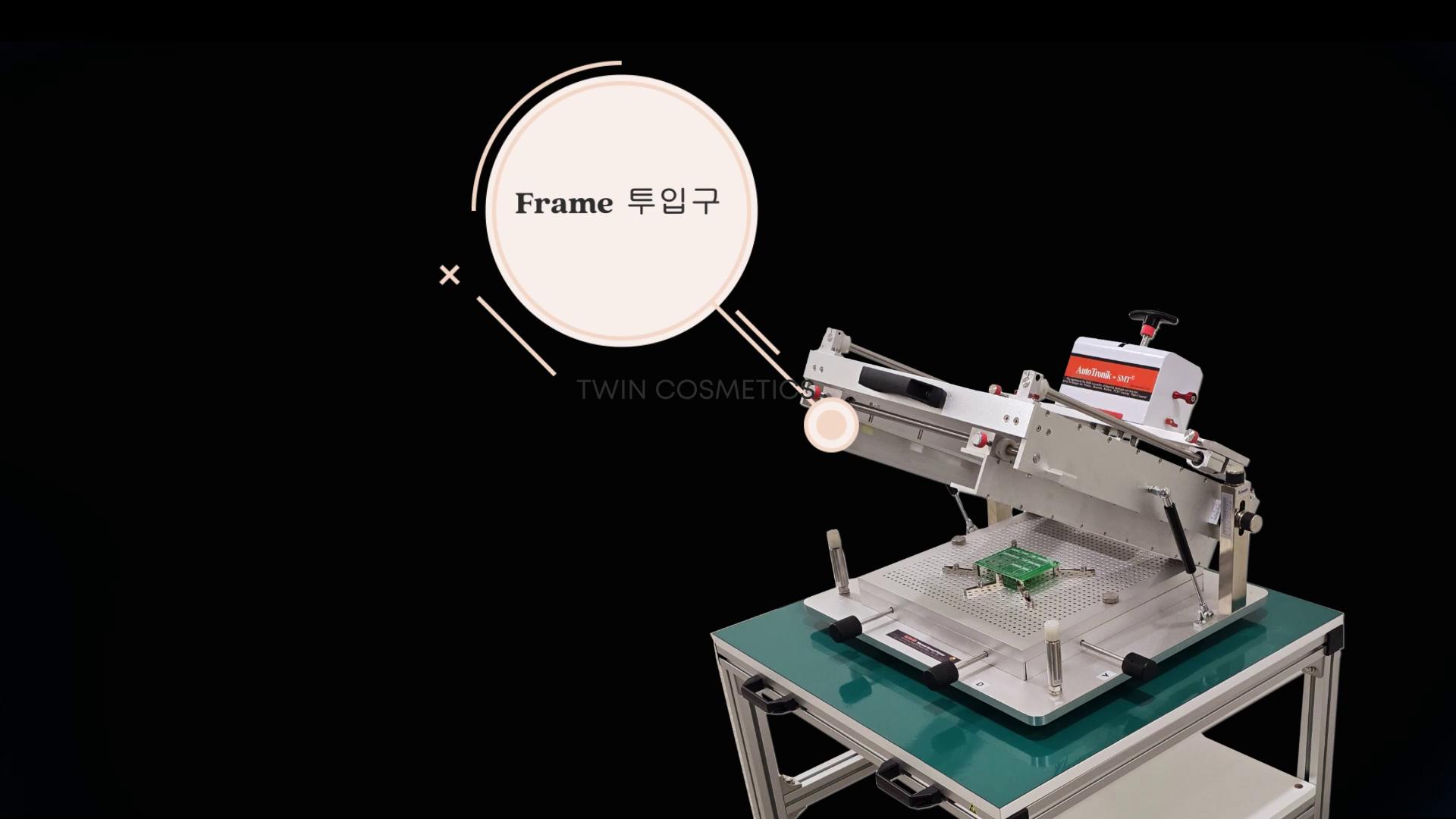

Frame 폭 고정 기능 및  폭 제한   Stopper









Frame 고정









---
