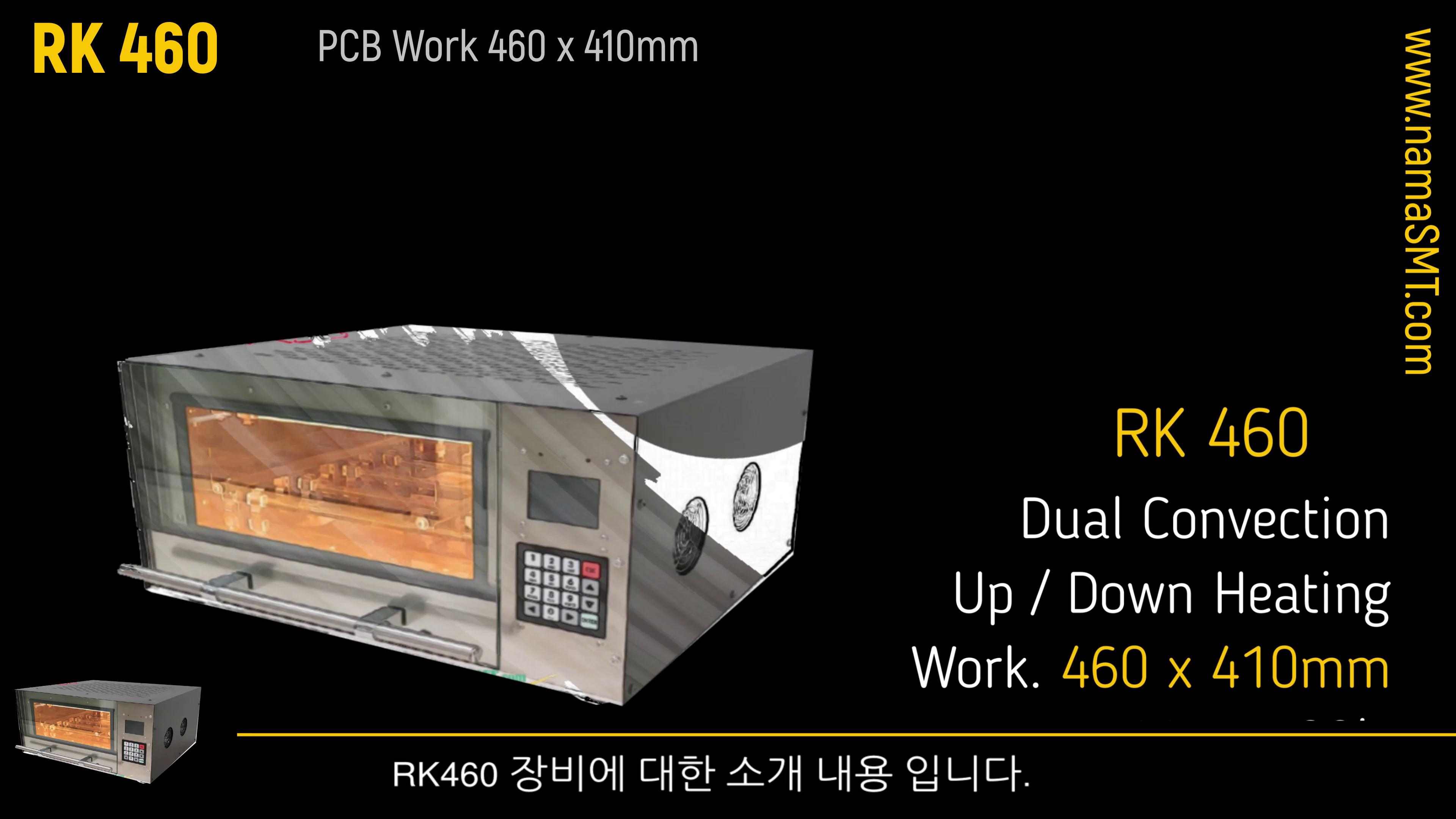

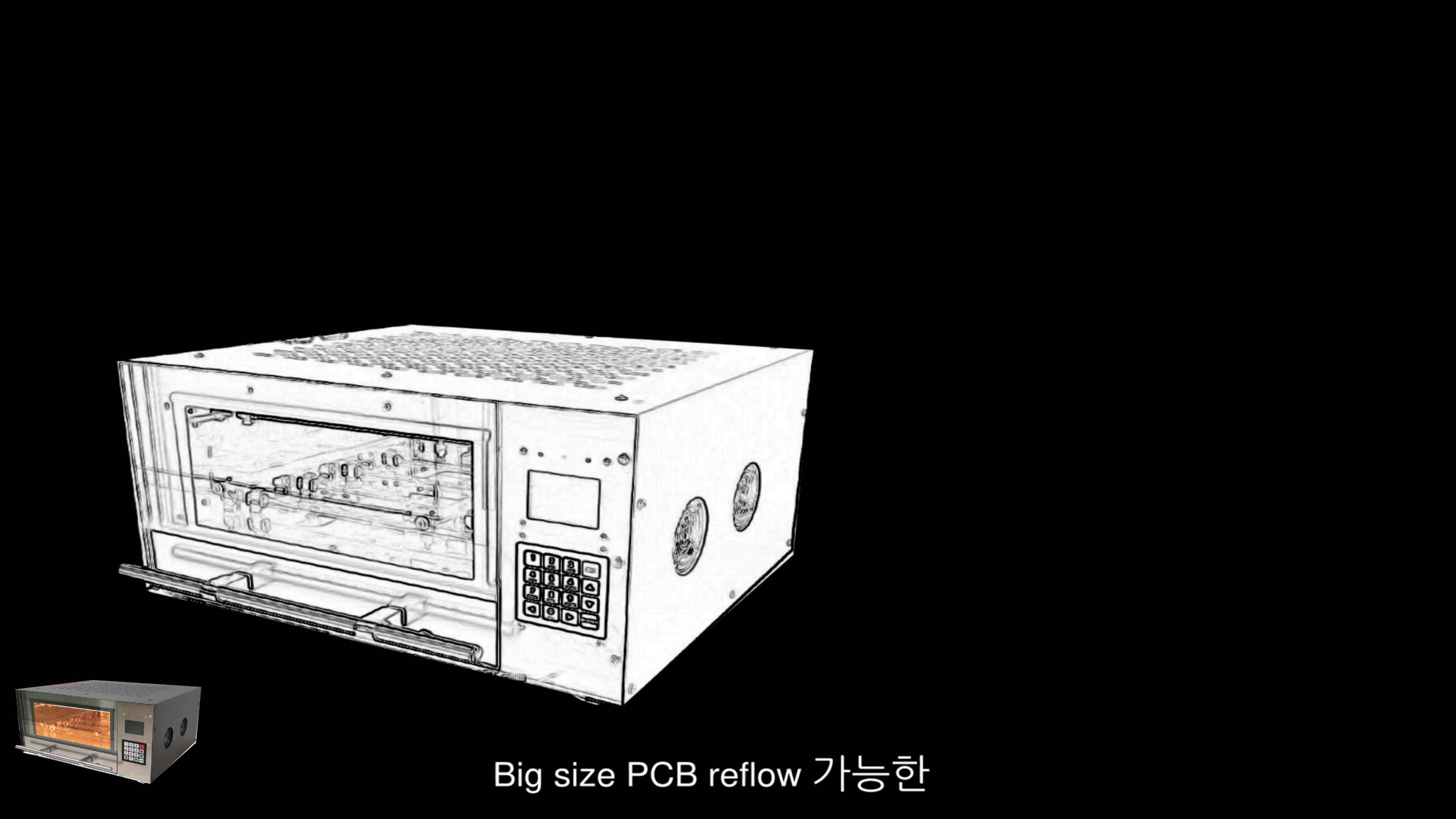

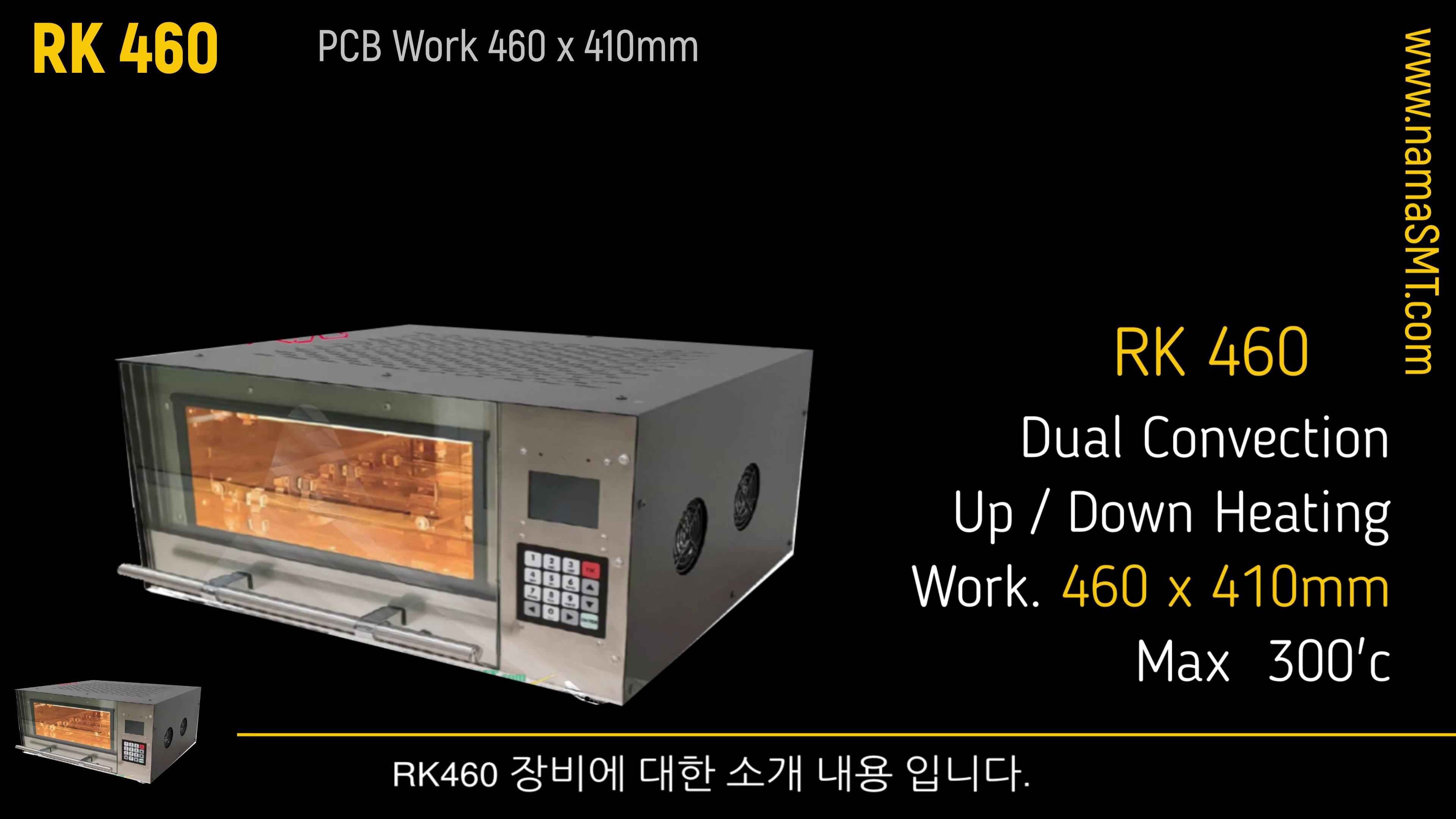

고품질 Big Size PCB 솔더링 가능한 RK460 장비에 대한 소개 내용입니다.
SPEC

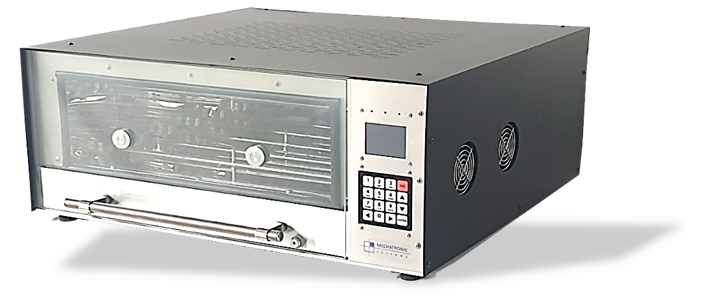

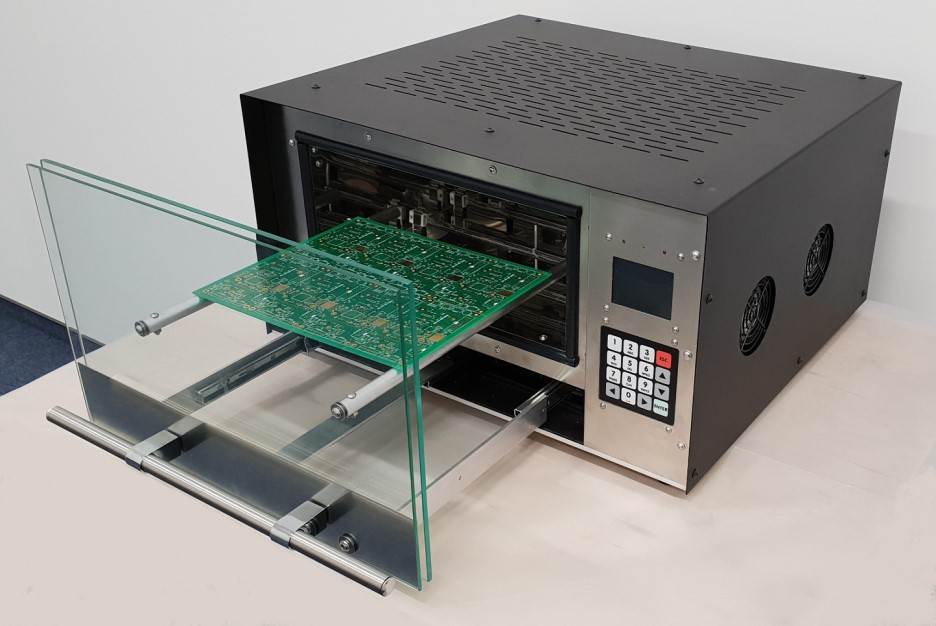

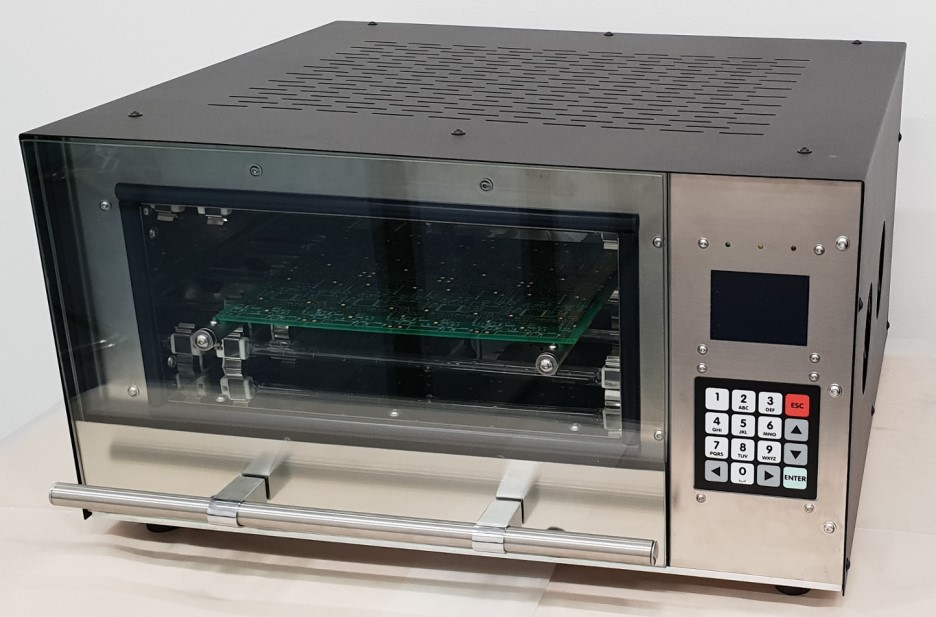

REFLOW OVEN System RK460 Desk Top
Air-Convection IR Heaters Batch Oven으로 Big size PCB 작업에 높은 열요구를 위해 설계된 460 Oven. 상/하 Dual 히팅 제어가능, 단면/양면 모두 적합적합. 4.8KW의 강력한 히팅과 Dual cooing으로 최적화된 장비 입니다.by PC 소프트웨어제어 및 실시간 온도 Display.
특수 고열성 2중 투명 유리로 Reflow 전 과정 모니터링 및 상하 heater 개별 온도 Control 방식. Edit Memory. By PC.
l IR Hot Air Convection

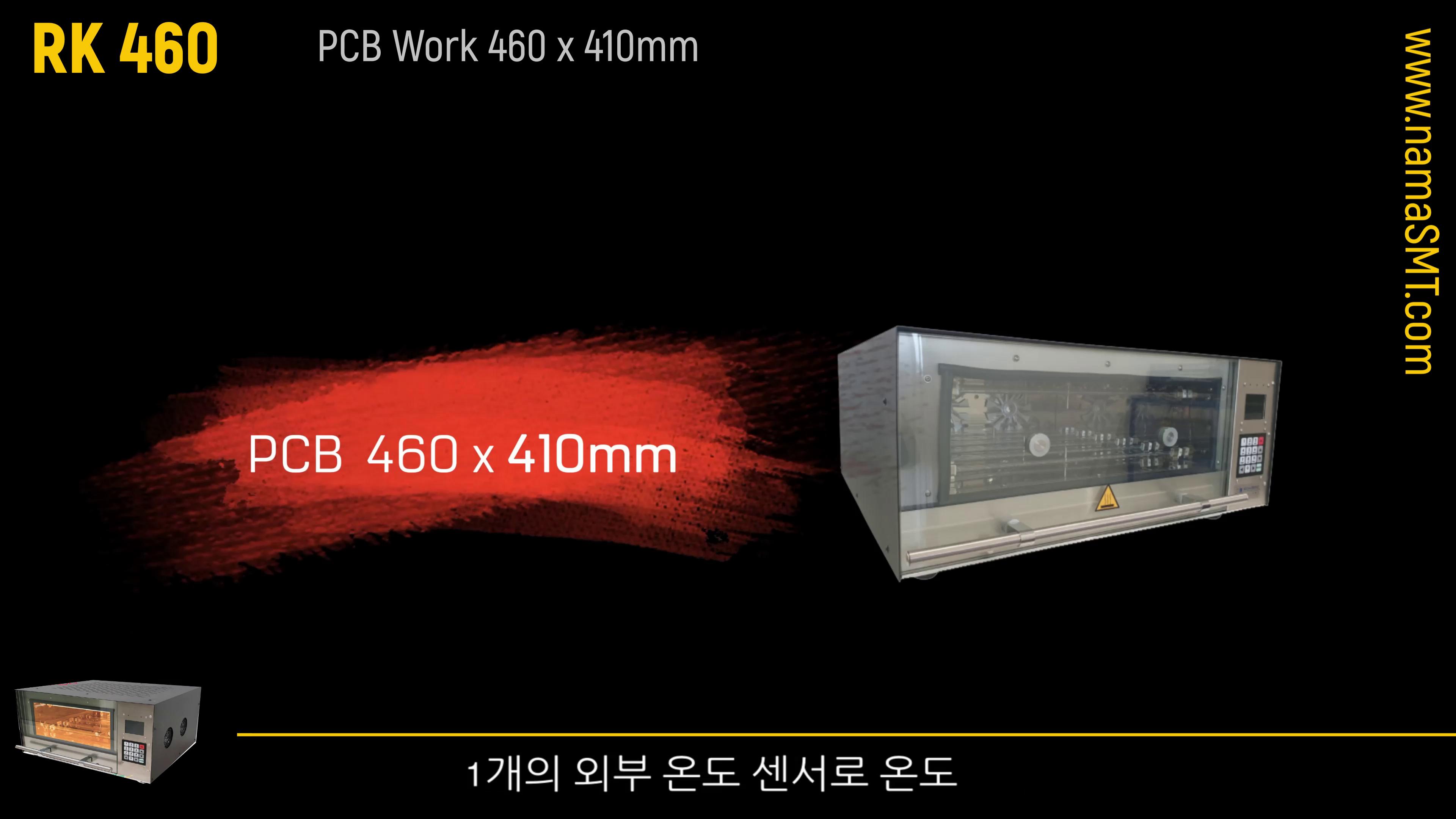

l Work Area : 460 x 410 mm
l Temperature : 30 ~ 300 ℃

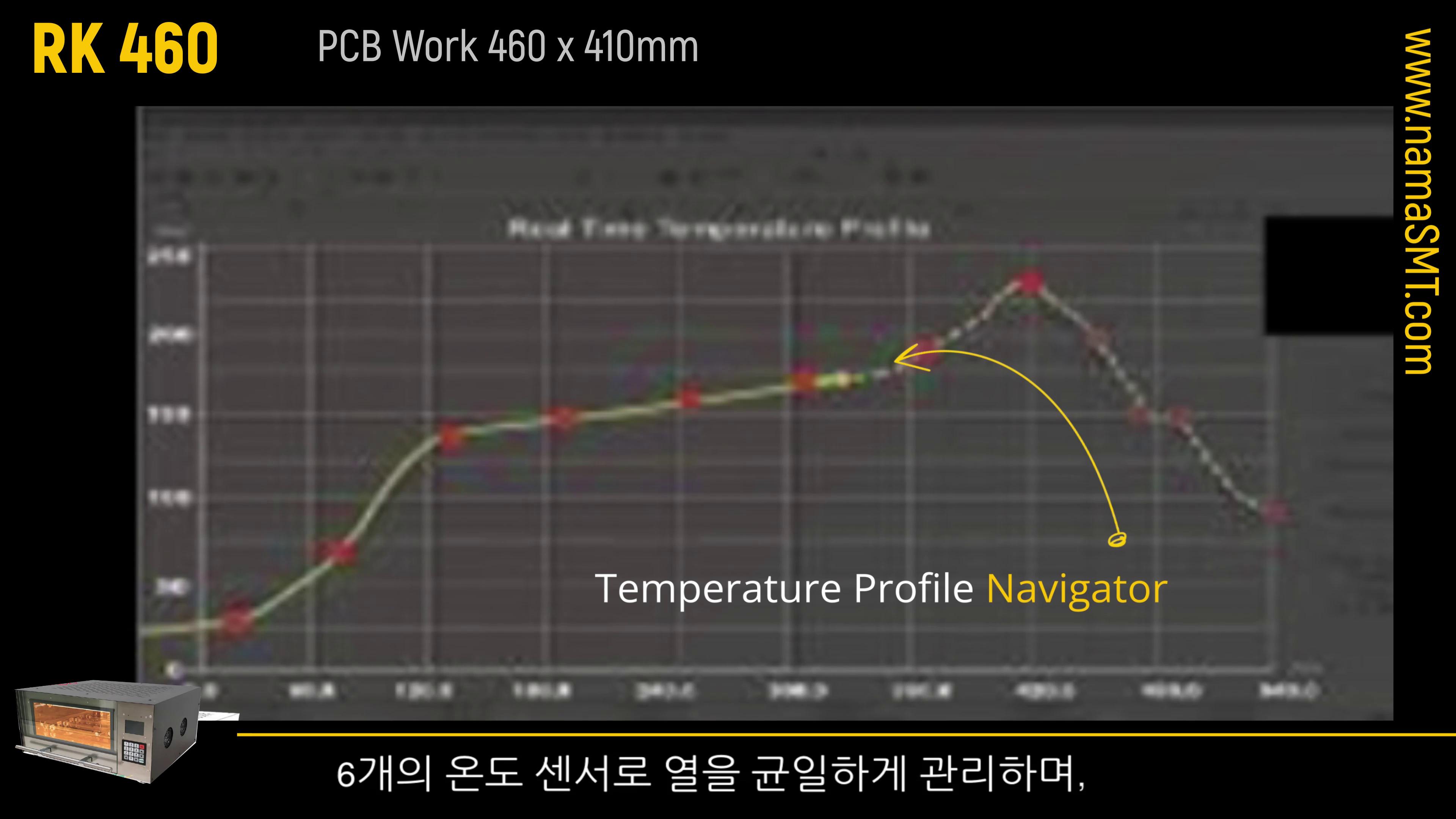

l 6 built-in thermocouples + 1 external interface
l Forced air heating and dual-channel fast cooling

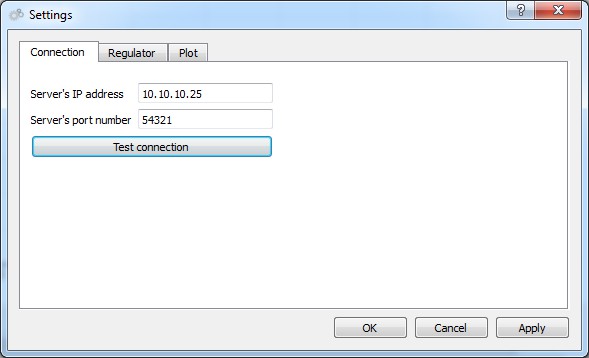

l Ethernet and USB PC interface.
l Large transparent glass process window
l Power : 220V 60Hz / 4.8KW
l Dimension : 675 × 630 × 300 mm
l Weight : 55 kg
l Soldering process time : 4 - 5 min
응용범위 :

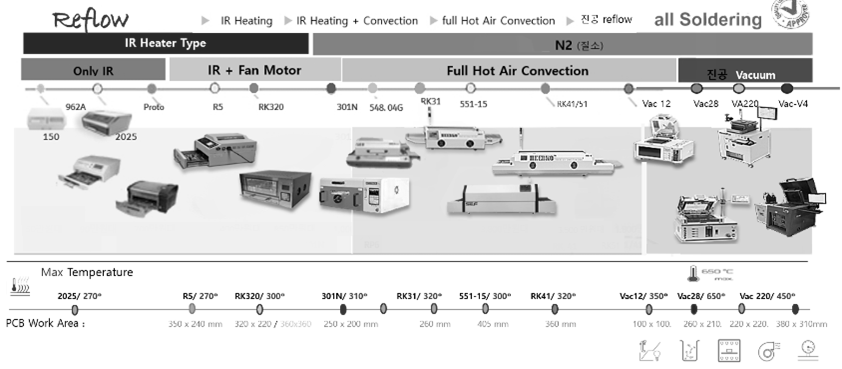

Model은 3가지 크기의 장비가 있습니다.
| Model | RK 320 | RK 360 | RK 460 |
| Max. Work Area | 320 x 220 mm | 310 x 360mm | 410 x 460 mm |
| Max. Temperature | 290 ℃ | 300 ℃ | 300 ℃ |
| Power | AC 220V 60Hz | AC 220V 60Hz | AC 380 60 Hz |
| Max. Power consumption | 3,500W, 1.0kW | 3,650W, 1.2kW | 4.8 kW 2.2 kW |
| Dimension | 555 x 480 x 300mm | 604 x 630 x 300mm | 675 x 630 x 300mm |
| Weight | 30 kg | 45 kg | 55 kg |
| Soldering process time | 4 - 5 min per cycle of 300 x 200 mm PCB | ||
RK 장비는 3가지 유형의 Size가 있으며, 장비의 작동원리 및 기능은 모두 동일한 운영방식의 Reflow 장비입니다.
장비 특징은 전면부 관찰창을 통하여 reflow 진행 전공정을 모니터링. 촬영 등을 할 수 있는 장비입니다.부품 소재 개발 및 학교 Reflow Soldering 교육 Reflow 전 과정으로 널리 사용되고 있는 장비입니다.
Technical Data
· Lead free : yes
· Heating area : max. 460 x 410 mm
· Heating system : top und bottom - separated and selektive controled
· Clearance for assemblies : max. 35 mm
· Heating controlling : Free programmable for temperature curve setting
· Heat distribution : high power heating element with force air heating method
· Cooling : Dual channel air circulation for fast cool down process –Exhaust port will be automatically open
· Heating temperatures : 30 - 300 °C
· High Power heating : 4800
· Ethernet and USB PC Interface
· Soldering process time : ca. 4 - 5 min per cycle of 300x200 mm PCB
· Rated power : Max. 3500 W / typ. 1000 W
Features
· Large transparent Glass Process Window
· cost effective soldering process
· stores up any number of profiles
· fully automatic, fully static ( non moving rail ) operation
· for single or double side board soldering
· large transparent glass window see trought the soldering process
· Power requirements : 210-230 VAC / 60Hz
· Dimension and wight : 675 x 630 x 300mm / ca.55 kg ( RK460 )

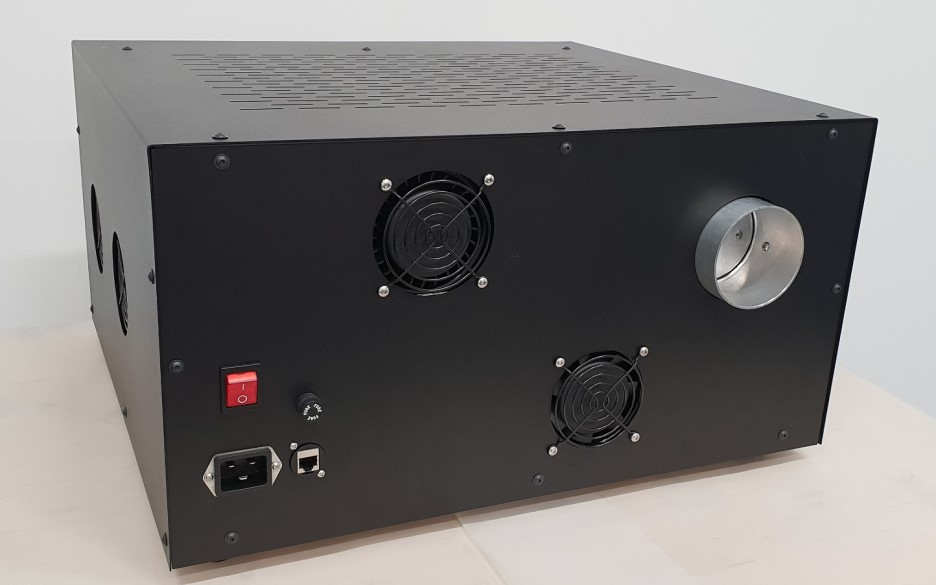

· Exhibtion Port : 80mm (배기 Hose 작업 별도 사용자 작업하여야 합니다)
1. 효율적 솔더링 비용 cost effective soldering process
2. 많은 프로파일 저장 가능 stores up any number of profiles
3. 전자동 고정(움직임 없는 레일) 운영 fully automatic, fully static ( non moving rail ) operation
4. 싱글 / 더블 보드 솔더링 for single or double side board soldering
5. 460 × 410 mm 큰 사이즈의 유리 윈도로 솔더링 작업 모니터링 가능
large transparent glass window sees through the soldering process
6. 공기순환방식과 적외선 히팅 (대량, 저압) 가열 방식.
7. 상/하 분리 및 선택 컨트롤 히팅 시스템
8. 온도 곡선 설정을 위한 자유로운 프로그램 가능 제어.
9. 빠른 냉각 성능을 위한 내부 냉각 팬 장착.
10. 완전 자동 개폐식 도어 오픈. 고정레일, 단일 또는 이중 측면 보드 솔더링.
11. 내부 고광택 스테인리스 스틸 구조로 높은 IR 효율과 세척, 유지 보수가 용이합니다.
12. 최소한의 진동으로 안정적인 솔더 보드 교체를 위한 볼 베어링 레일 드로우 시스템.
13. Top 가열 장치 및 서비스에 신속하게 액세스 할 수 있는 개방형 디자인.
14. 신속한 냉각 과정을 위한 이중 채널 공기 순환.
15. 외부 PC 용 인터페이스

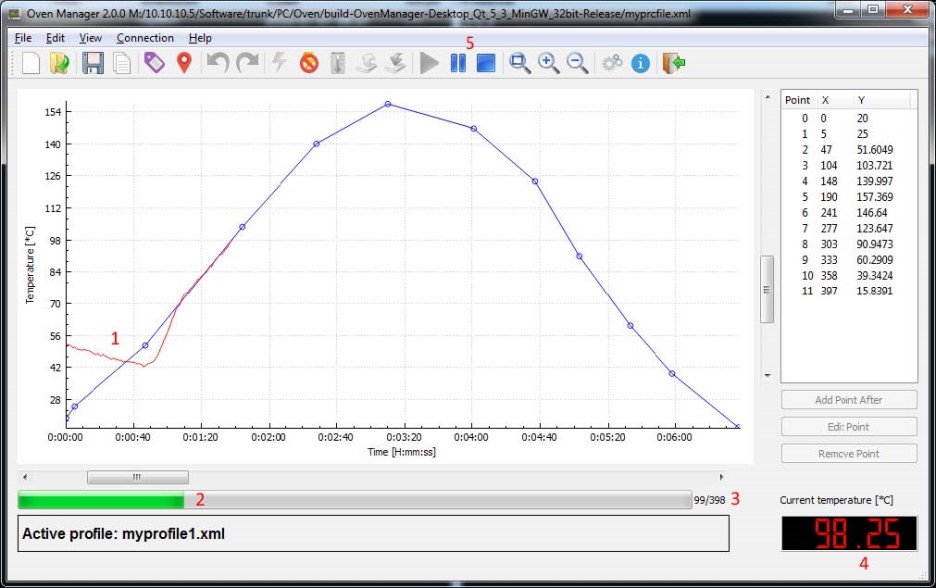

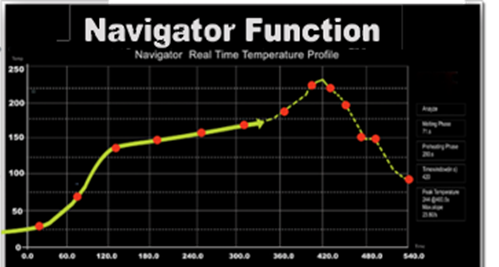

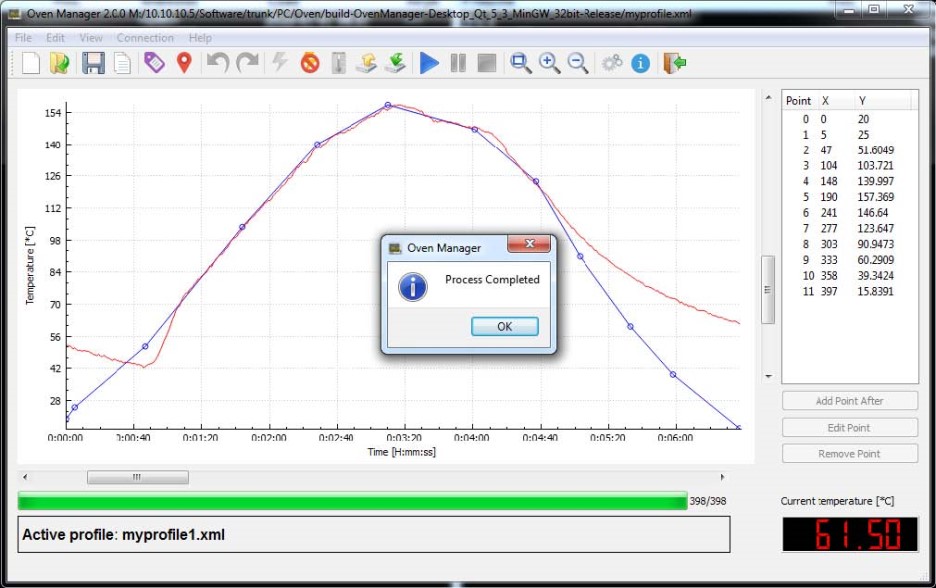

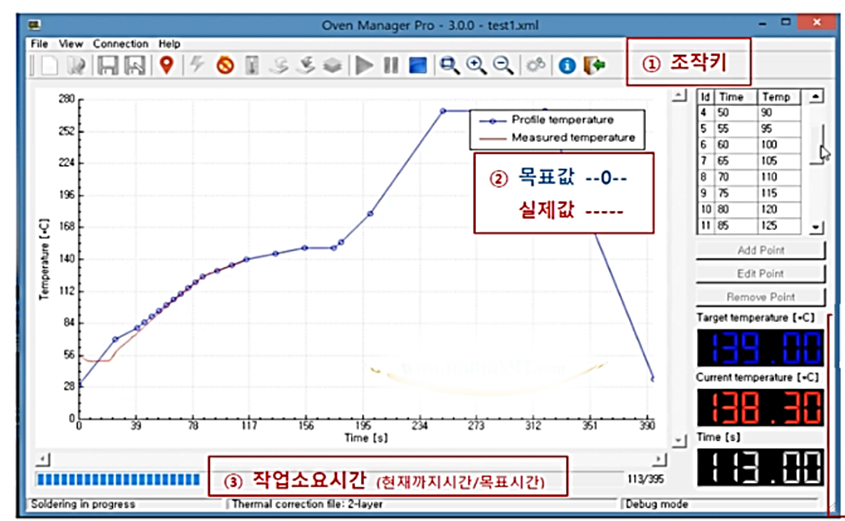

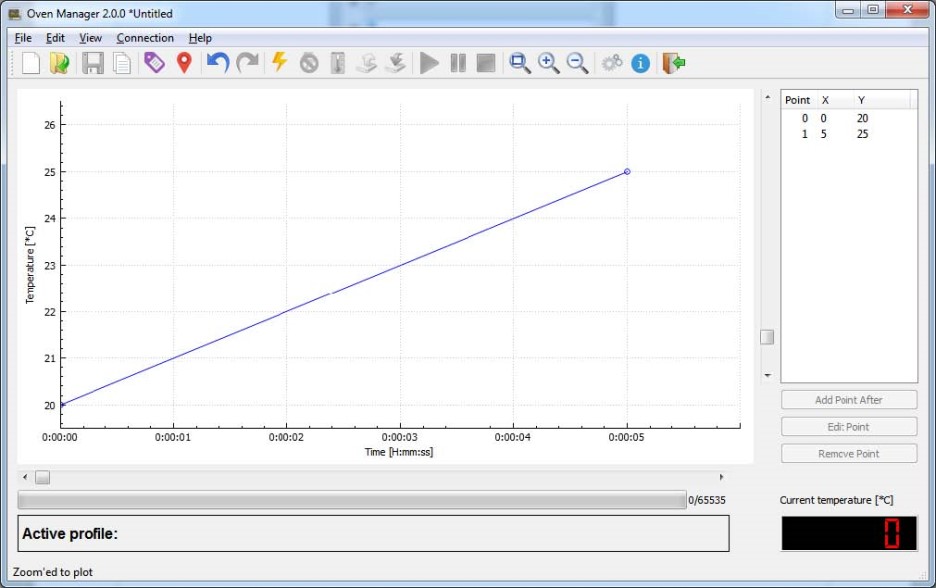

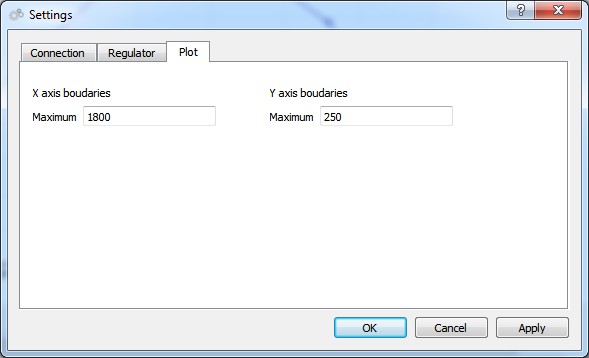

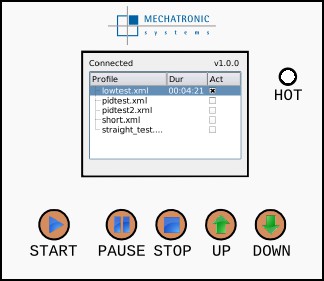

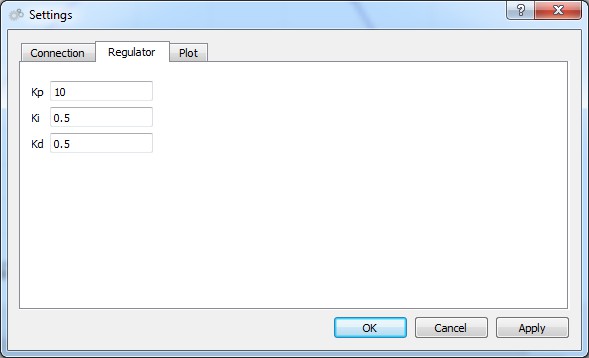

1. Mouse에서 드리그 하여 온도 Profiler 설정을 할 수 있다.
2. 세부적인 수정은 오른쪽 화면창과 같이 시간별 온도를 설정. 수정 작업하면
3. 온도 곡선이 자동으로 변화된다.

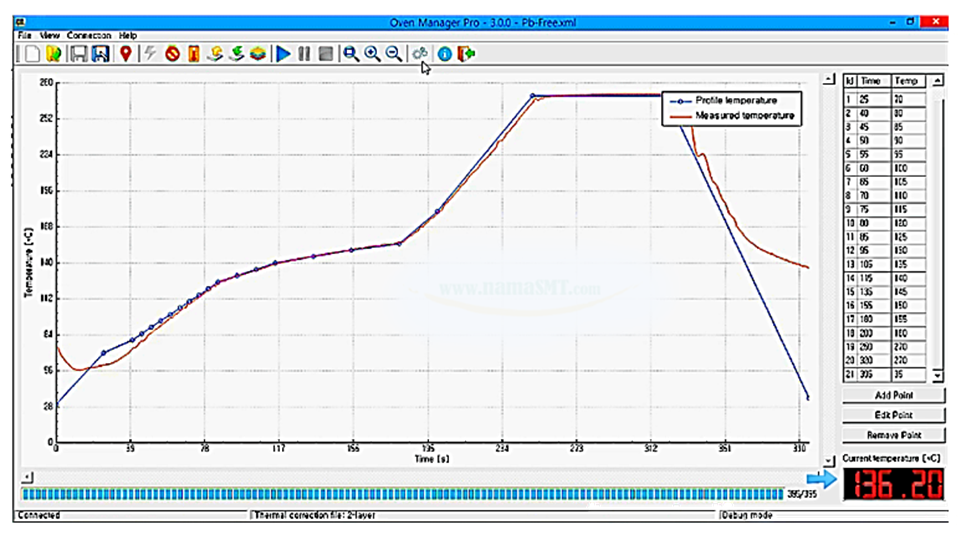

4. 실행 Key 누르면, 온도 프로그램 된 곡선에 Real 온도가 생성된다.

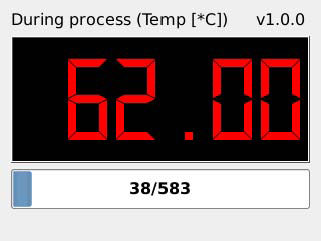

5. 오른쪽 하단 real 온도가 표시된다.
6. Cooling 역시 곡선을 따라 Cooling Fan 속도가 자동 제어 컨트롤 한다.

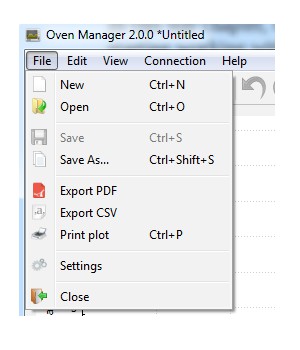

7. Reflow 작업된 내용을 저장한 후 분석 가능하다.
8. 다양한 온도 파라미터 저장 가능하다.
AD 460
Program
