301. 301N Small Reflow up Grade

allreflow 2021. 11. 2. 12:53
728x90



Multi Heating zone 기능

2017년 출시 되는 Autotronik-SMT 301 Reflow는

Multi Heating 가능 할 수 있도록 Up Grade 되어 출시 하고있다.

변경된 내용에 대한 하기 기능에 대하여 참고 하시기  바랍니다.







본 기능은 Reflow의 Chamber 수량의 Zone 과 같은 의미이며

Heating 구간이 많으면 온도 구현을 단계적으로 세분화 온도 상승

변화를 줄수 있어 SMD 부품의 손상을 극소화 할 수 있으며

다양한 온도 구현이 가능 할 수 있다.





                                               l 온도제어 방식 선택



301N 장비는 온도제어를 히터 혹은 PCB 센서 온도 선택 제어를 할 수 있는 장비이다.

PCB 센서 혹은 Device에 센서 온도를 통하여 온도 컨트롤 제어를 할 수 있다.



이러한 기능은 각 부품의 필요 온도 환경을 온도제어 할 수 있어 편리하다.

이 설정은 오른쪽 화면과 같이 선택할 수 있다. (히터온도제어/PCB 센서 온도제어)



PCB 센서 중심 온도 제어를 하면 부품의 온도 관리를 보다 빠른 부품의 Real 온도 구현

가능하다.  이러한 기능은 부품소재. 반도체. 방산. 전장. 산업제품 작업에 널리 사용한다.












종전의 장비는 4개 구간의 온도 구현을 하였으며, 새로 출시되는

제품은 최대 100 Step point  온도 구현 변화을 할 수 있다.

이러한 온도 변화는 신뢰성 시험등에 적용이 가능하며

Sec(초) 온도 상승온도 역시 개선하여 원하는 온도 상승 변화가 가능하다.





Multi Heating을 사용하기 위하여 Run In Point를 선택하여야 한다.

이 기능을 사용을 하지 않으면 4개 구간의 온도 제어 프로그램으로 사용된다.



온도 프로화일러 사용하고자 할 때 PCB Curve를 선택하며.

Reflow 구간이 끝 났을 때 자동 Cooling 기능이다.

만약 Rework을 통하여 부품을 제거를 하고자 한다면 Auto Cooling을 해지 하면된다.







Multi Heater zone을 사용 할 때는 온도 프로화일 PCB Curve 선택 사용을  추천 합니다.

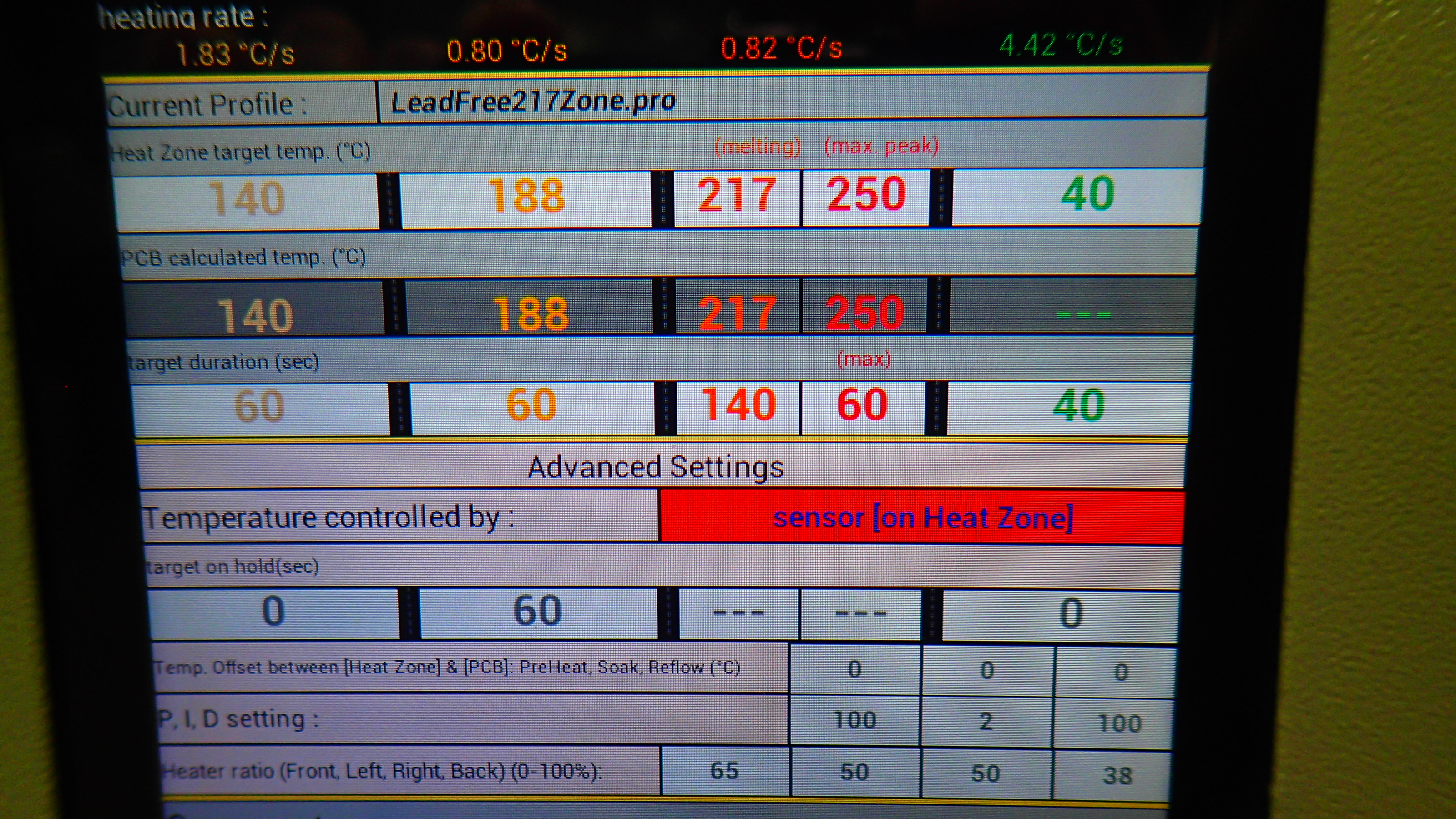

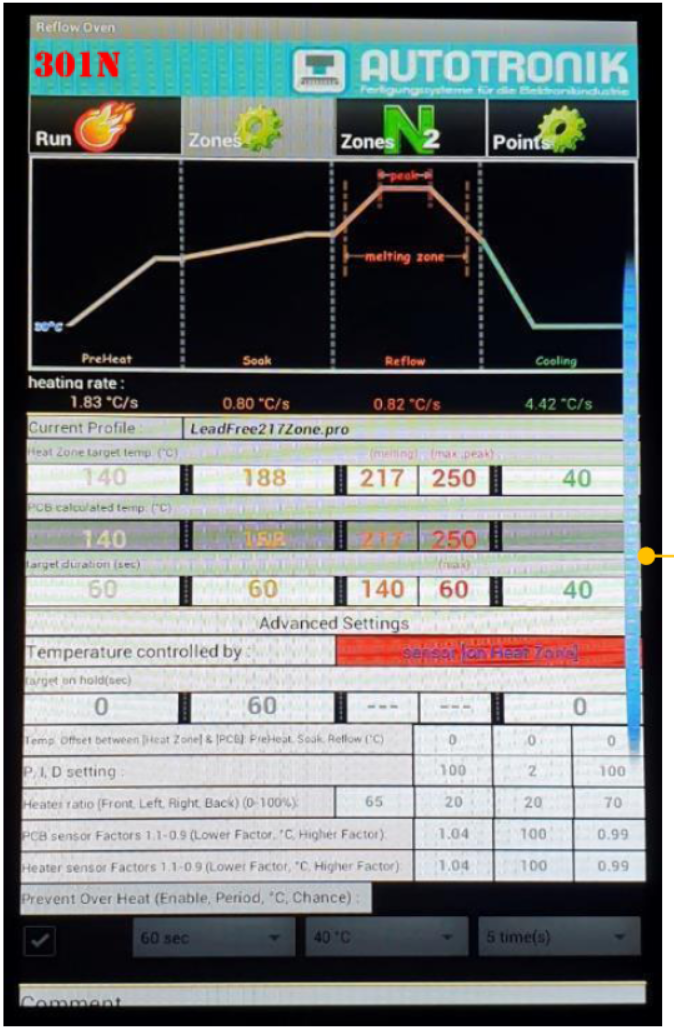

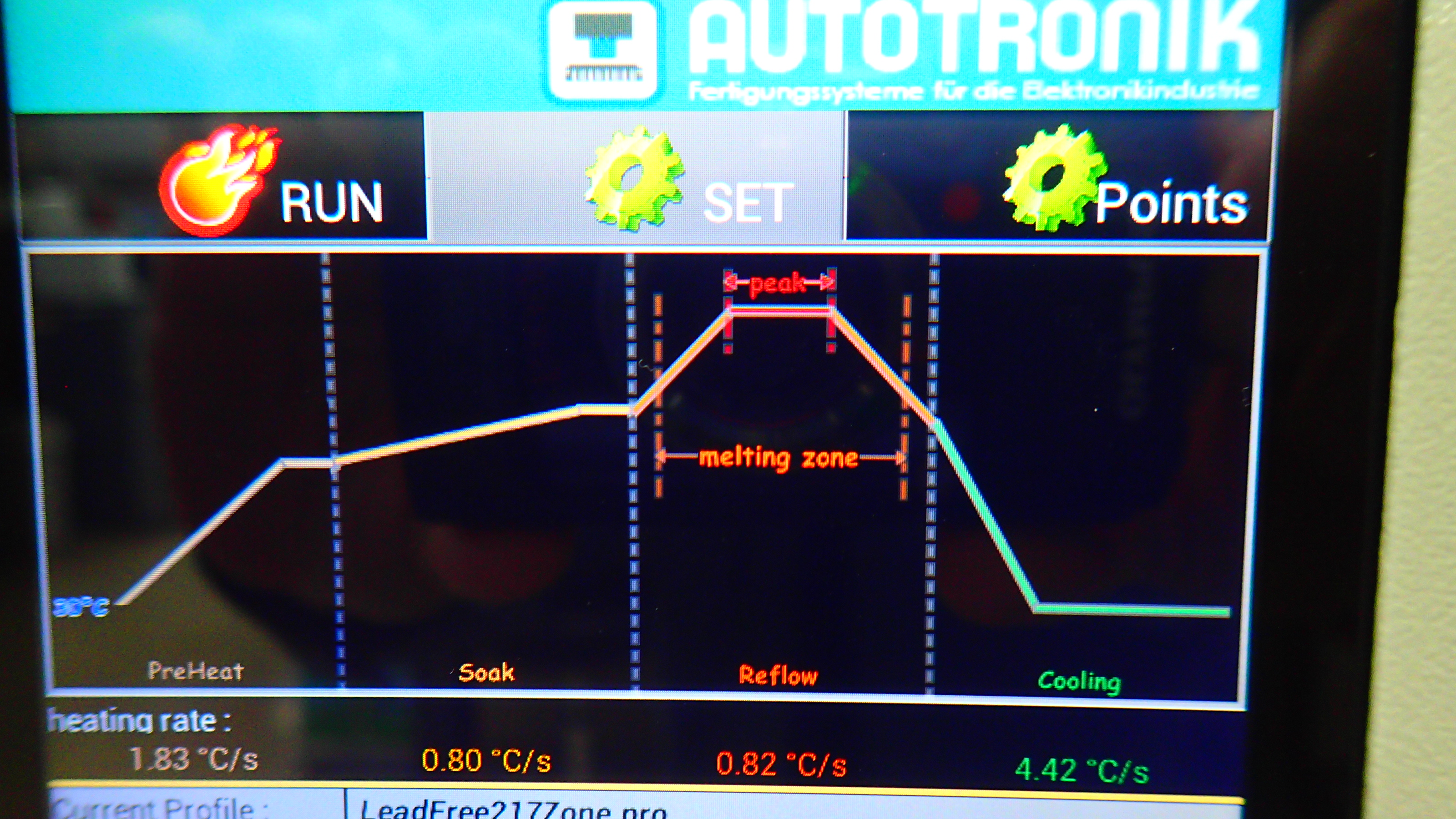

이때 LCD 화면에 Real 온도 Profile이 실시간 Graphic 표시하여 준다.






Multi Heating Program을 하고자 할 때, Points 선택한다.




이때 잠시 노랑 색갈로 변화되며 아래 와 같이 화면으로 변경된다.

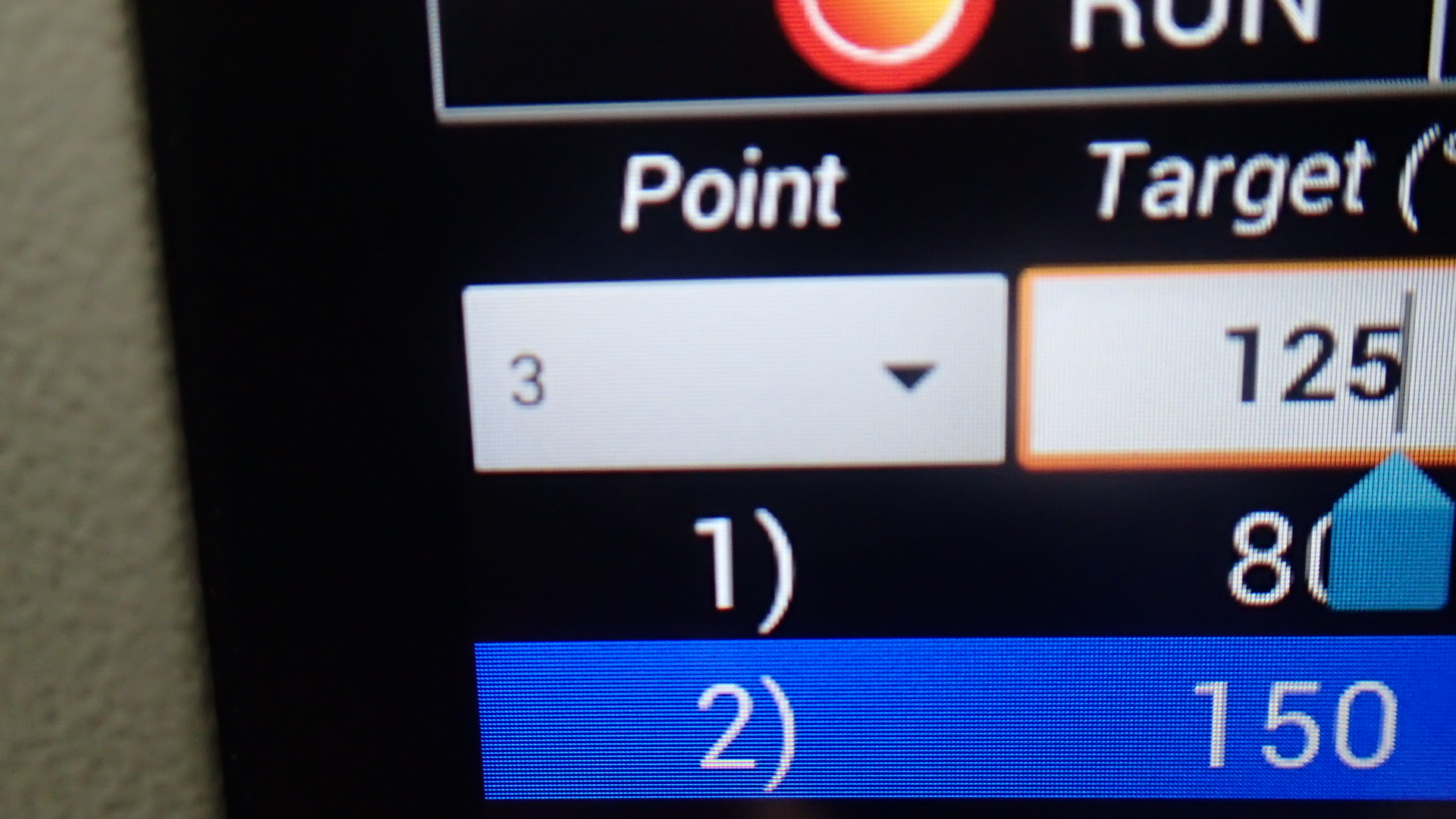

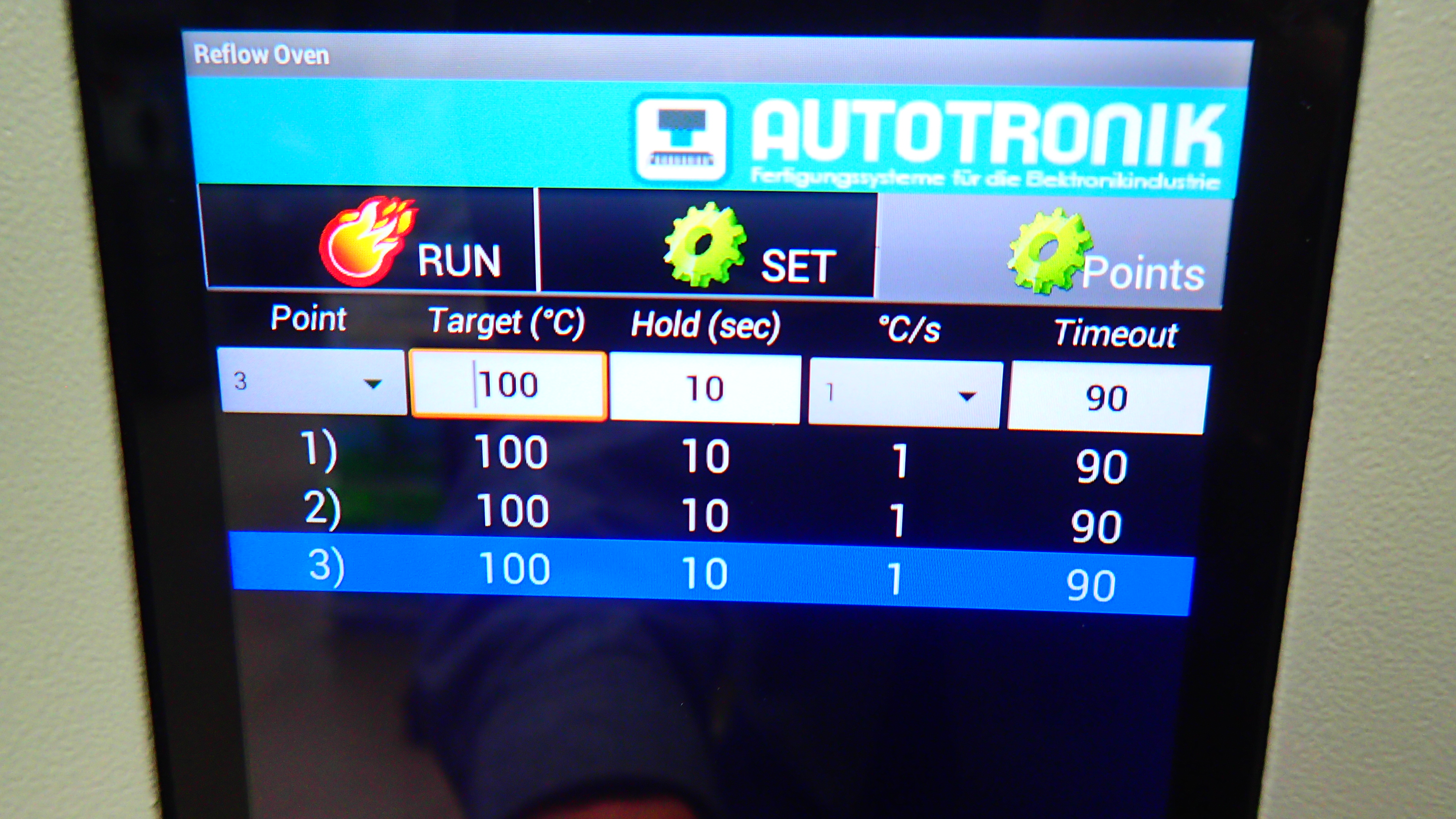

처음 1개  온도 구간이 표시된다 . ADD를 누르면 Point가 늘어난다.








3번을 누르면 3개의 Heating 구간이 형성된다.

원하는 구간에 대하여 누르면 된다.








Point 에서 해당 Point를 선택한다.

그림은 4 Point 구간

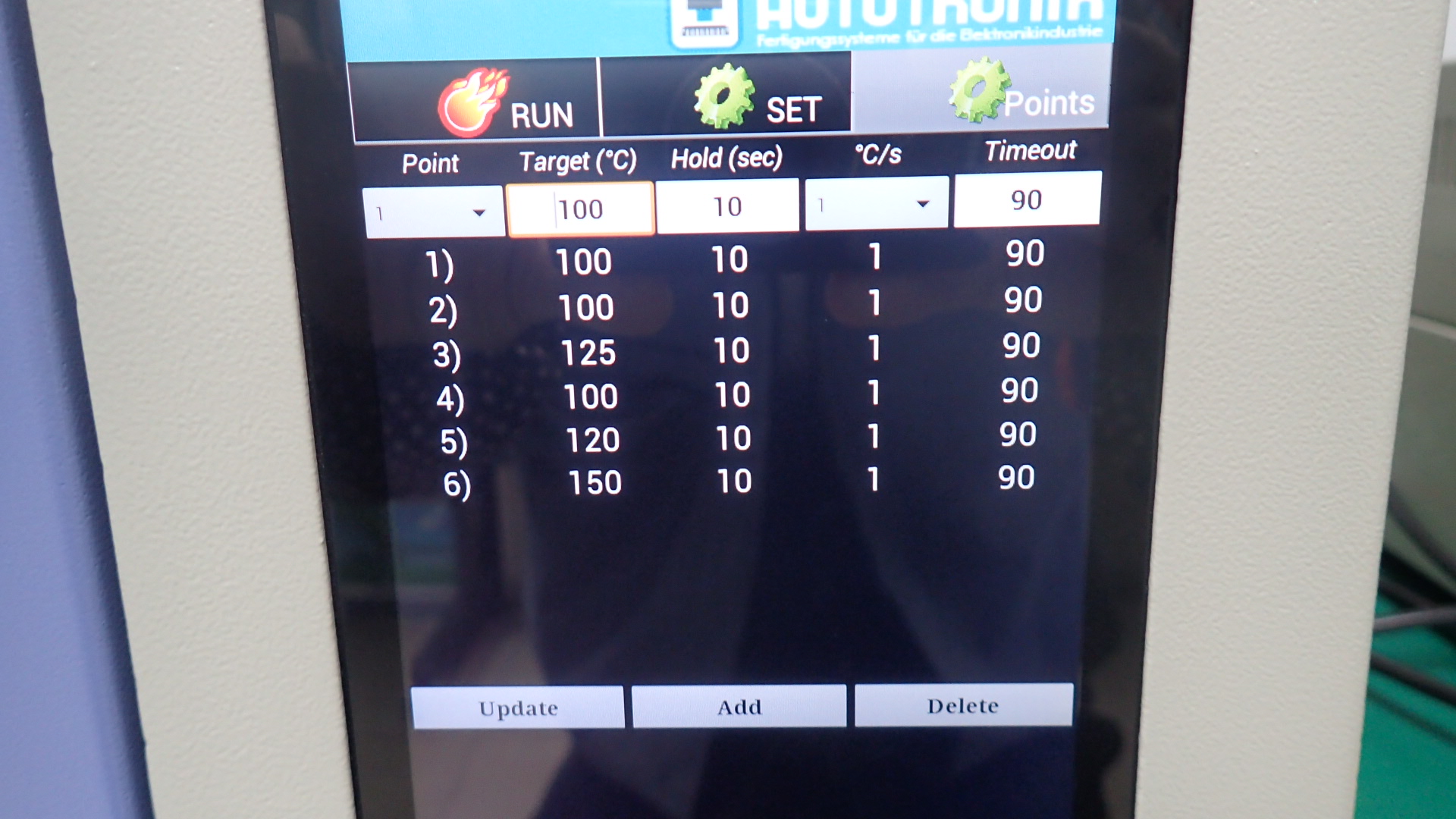

설정온도 / 머무는 시간 / 초당 상승 온도 /다음 Point 이동 시간.







최대 100Point 구간 까지 설정




해당 Step 구간에서 온도 설정






해당 Step 구간에서 초당 온도 상승 설정








 Point는 온도 Step 설정을 의미 합니다








설정이 끝나면 하단부 Up data를 누면 저장 Holder가 나온다.







저장에서 화일명을 작성하여  Save를 누르면 된다.








화일 저장 과 불러오기는 상기 하단에 있다.








실행하고자 하는 프로그램을 불러 내어 "Run"을 실행하면 된다.

또한 프로그램 수정 역시  화일을 Laod하여 Edit 하여 주면 된다.

실행을 하면 시차별 온도가 화면에 디스플레이 되며 이러한 data를 Screen Capture를 통하여 저장 할 수 있으며 Wiifi를 통하여 전송이 가능하다.





reflow 구간에 대한 시간. 온도 변화를

자동 연산하여 표시하여 준다.


















제원 및 특징

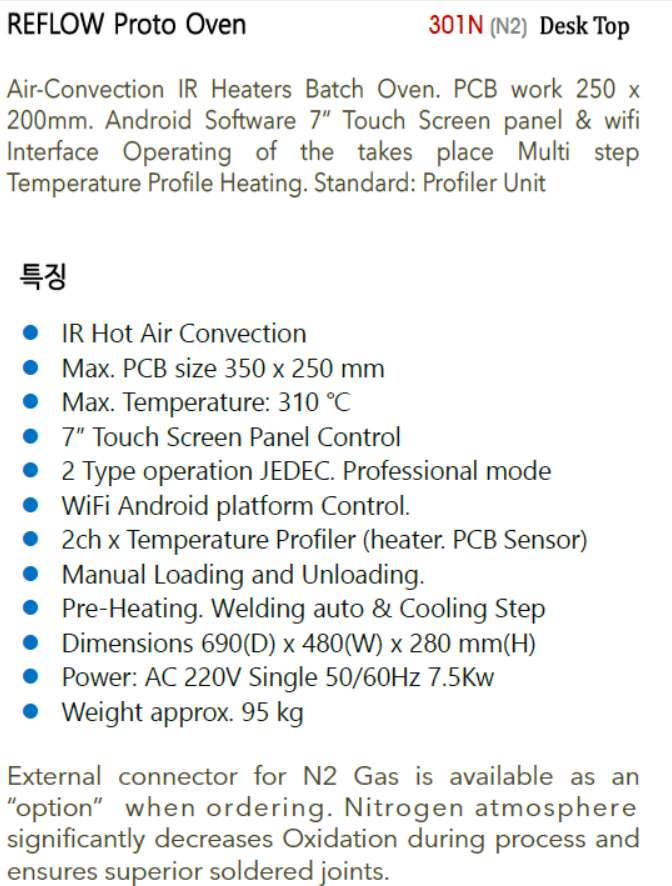

301N reflow 장비는 독일의 Autotronik-SMT GmbH 회사의 제품 이며, 연구. 개발. QC  Prototype

SMD Reflow Soldering 고품질 작업에 높은 품질 구현 가능한 장비 입니다.



 N2 제어Chamber Sealed 능력이 뒤어나 짧은 시간에 O2 잔존량 빠르게 감소로 Reflow  Soldeing

 Void 감소에 높은 평가받고 있는 장비입니다. 이러한 높은 품질로 반도체. 부품소재개발 . 방산, 우주항공,

산업용장비 제어 보드 생산에 널리 사용되는 장비 입니다.





















301N 장비. 특징 설명.

1 Smart 기능 및 정밀 제어 Reflow        Android Platform 환경
2 2가지 운영 모드 (최대 100구간 온도 Step 설정)        JEDEC 환경. Points: 전문가 운영 모드
3 온도 구간 자동 Idea 제시 온도설정 잘못되었을 때, 알림 기능
4 온도 제어 2가지 방식 선택 PCB 센서 or Heater 온도 제어
5 2가지 온도 프로파일 Real Display     LCD 화면에 Heater. PCB 실시간 보여줌
6 Melting. Reflow 온도 관리               Melt. Reflow 온도/시간 자동 연산
7 Heater 발열량 설정 (/. /) 작업물에 따라 Heater rate 설정 기능
8 Full Automatic N2 Control 장비        온도 구간별 N2 투입량 자동제어.
9 N2 설정 자동 실행. 모니터링       N2 Flow LCD창 투입량 진행상황 모니터
10 Work 공간. 밀폐Door Lock기능         N2 투입시 내/외 기압에 유지 위한 기능
11 Flux 필터 시스템 내장                    Flux연기 냉각 집진 unit
12 Max 310°c 정밀제어                      초당 온도상승 설정 가능 및 유지시간 설정

추가:  설정화면 / 실행화면 / 사용자접근 / 배기 / N2 환경 / 전기안전장치 / Universal PCB Fixture / Mesy

온도 프로화  WiFi 설정 / 센서고정방법 / 301 vs 301N 기능비교 / RP6 vs 301N 비교















                       산화방지 및 Void 감소N2 산소보다 기압이 낮아Void 제거. 감소시키어 준다





l  적용분야:  연구.개발. Prototype 생산. 반도체.  PCB 신뢰성. Reflow 환경 부품 신뢰성 검증을 위한 공정. N2 환경 부품

                 작업. 고온 환경 Reflow Soldering 작업공정. Micro LED 솔더링. 열전소자 등에서 사용하고 있습니다.



Reflow 성능은 온도제어 능력 과 균일온도이다.  FPCB. BGA. Underfill Chip 우수한 솔더링 품질의 장비.



l  7.5KW Heater 히터 파워 Rate 개별적./.우 조절제어 가능.

 l  완벽한 외기와 단열 소재 처리. 6체 균일한 Hot Air Convection.

 l  뛰어난 N2 제어능력, 완벽한 챔버    외기 차단으로 빠른 시간에 O2 존 량 극소화 및 N2 절감 장비.













301N N2 환경의 reflow 장비로 반도체. 우주항공. 산업용기기. 선박통신. 다양한 분야의 연구 개발.QC 및 소량 다품종 생산 등에 사용하고 있는 장비입니다.



짧은 시간에 N2 환경에서 O2 잔존 제어되며 챔버 밀폐능력이 뛰어난 장비입니다.각 온도 구간 N2량 개별 설정 가능하며 또한 full Automatic N2 제어의 장비입니다.Flux 필터 Unit 있어 Chamber에서 발생된 Flux 연기 집진 냉각하여 집진 합이다.이러한 기능으로 보다 Clean Reflow Soldering 가능한 장비입니다.



100구간 온도 Step구현 통하여 어떠한 온도 구현도 가능하며 Void 감소 및 310 온도 구현 가능한 4.0 Industry 환경의 Reflow 장비입니다.









Smart 기능. 정밀 제어   Android Platform 환경





301N Batch reflow Smart 기능의 장비입니다.  온도 파라메터 설정 시 온도. 시간 오류 입력하면 자동으로 알림 기능 있으며, 설정된 온도 실행 후 Melting Reflow 구간 온도/시간연산하여 준다.



구간 Heater PCB 센서 2가지 온도를 연산기능 있다. 또한 N2 구간 설정에 대한 Parameter 값 실행 상황을 LCD 에 실시간 보여준다.



l  Set (Zones) 구간 모드에서 4구간 온도/시간 입력으로 누구나 간편운영가능



l  잘못된 입력 값 설정하면 알림 기능.

l  설정을 하면 초당 온도 상승을 계산하여 보여준다.





l  Points Mode [전문가용]:

 온도 특성에 대한 온도분석

 for Lab. QC.







l  어떠한 온도 Profile 구현 가능.
