301. 301N 장비에 대한 추가 보층 자료입니다.

일반적으로 상식적인 내용으로 될 수 있으나, 이것이 도움이 되어 주었으면 하는 생각에서 자료를 올립니다.































































부품신뢰성 Reflow 301N 세계에서 제일 많이 사용하는 부품신뢰성 reflow 301N

2종류 장비 운영 모드 JEDEC / Point Mode 최대 100 zone 구간 설정 및 자동 N2제어 장비





























온도 설정 화면









Chamber의 앞/뒤. 좌/우 Heater Power rate 을 설정할 수 있다. 작업  PCB가 좌.우 혹은 앞.뒤 열량이 많이 필요한 부품 사용시 유용하게 사용할 수 있는 기능이며,  Chamber heater calibration 하는데 사용을 한다.



화면에 저장/불러오기. 삭제 및 장비 세부설정을 할 수 있는 모드있다. 2가지 운영 프로그램있어 JEDEC 환경모드 및

Professional 전문가 운영모드가 있다, 이 모드에서는 Heating 구간을 100 Step 까지 설정 할 수 있으며, 초당 상승온도

온도 유지시간등을 설정하는 기능 있다.







        전문가용  : Points 모드

  N2 역시 구간별 설정 및 투입량을 입력하면 full Automatic 자동 N2 제어를 하며 2개의 N2 Flow Meter통하여 모니터링 할 수 있으며, 화면에서도 진행상황을 확인 및 화면 저장이 가능하다.






장비 운영 화면



장비 운영시 실시간 설정온도 및 Real 온도 표시 . 실시간 Heater &  온도 프로화일 Graphic 표시 및 Melting Point 구간 자동 연산하여 창에 보여준다, 이 화면을 Screen Capture 가능하며, capture data Email 전송 가능하다.



N2 환경을 실시간 투입량 및 진행 상황을 화면에 디스플레이 하여 준다.






N2투입이 되면 외기 와 내부의 기압차이로 Door 열림이 발생된다, 이러한 문제를 방지하기 위하여 매우 강화된 금고 잠금 잠금 방식 과 같이 Chamer 밀봉하는 기능을 사용을 하였다. 완전한 Door 밀봉이 되지 않으면 장비 Door 센서에서 화면에 알림을 하여 주며 장비 작동이 되지 않는 기능으로 되어 있다. 120sec 이내에 50 ppm 산소 잔존상태를 유지한다.

최대 온도는 310'c 이다.

전면 N2 Flow Meter 및 화면의 녹색 부분이 N2 투입량 표시이다.

















N2 입력부분에 N2 regulator 조절기 및 압력 Meter있으며, 2차 N2 Flow Meter있다 . 0.5 Bar 조절하여 주면 자동으로 Flow 수치가 맞도록 공장에서 calibration 되어 출고 된다.











모델 종류



301 & 301N 2종류이다. 301N 질소 기능 있다

제품 Spec





301 제품구입하는 고객의 95% 이상 301N 구입을 한다. 이러한 이유는 N2 환경의 reflow 하며, 표면 산화방지 및 Reflow Soldering 품질 향상 등의 이유이다.









1. 메인메뉴



모든 Reflow 온도 조건은 JEDEC 환경 조건의 Solder Paste 온도 Data 기준하여 Reflow 온도를 설정을 한다.

이러한 조건의 온도 Parameter 및 N2 자동 제어하는 장비는 301장비 외 아직까지 없다.

중국의 저가격 Reflow 장비가 많이 출시되나 N2 환경의 장비는 없으며 이러한 기능의 장비는 없다.

하기 내용을 참고하시기 바란다.








2. Multi Chamber . Max  100 Step 온도 Zone



 points mode Point 선텍 하면 하기 와 같은 창이 행성 된다.







100 step rogram

프로그램 수정을 한 후 반드 시 upgrade 하여 주어야 된다.

ADD. Delete는 프로그램 추가. 삭제이다.

운영이 매우 간편하고 쉽다.











N2 환경살정







프로그램 환경 설정..















IPC JEDEC 온도

녹색은 긴 구간의 Reflow 사용을 할 때,

내부 작은 흰 쪽은 좁은 구간의 Reflow 구간

이 모두 Pre Heating 등 이상 상이하나 ramp 구간. Reflow 구간의 온도는 동일한 하여야 한다.











3. 동영상 모음



Small Reflow 301N 장비 설명-1




Small Reflow 301N 장비 설명-1






Small Reflow 301N 장비가동-1






Small Reflow 301N 장비가동-2




Small Reflow 301N 장비 Point 프로그램 -2






Small Reflow 301N 장비 Point 프로그램 -2




Small Reflow 301N  온도 프로화일 대하여..  설명-2




Small Reflow 301N Flux Filter etc 설명-1






Conveyor type Reflow for Lab



소형 Conveyor type reflow 중에 가장 성능이 우수한 제품이며 다양한 품질 향상에 기여되는 기능들이 있다.
3종류의 장비 모델있으며 RK31는 Lab에서 많이 사요하며 BGA reflow Soldeing 우수한 품질 구현 가능한 제품이다.












연구 . Lab에서 가장 많이 사용하는 Frame Less Stencil Printer

Frame Less Lab Stencil Printer / 프레임없이 운영하는 제품으로 관리가 편리하다.

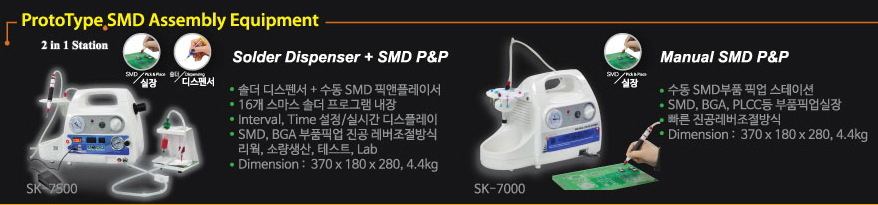

연구 . Lab에서 가장 많이 사용하는 SMD Manual Pick & Place + Solder Paste Disepsner  2 in 1 System.

SMD부품 수동 실장 및 솔더 디스펜서 2가지 기능의 제품이다.
