Stencil Printer 모음/>. M 3545 프린터

반자동 솔더 프린터. M 3545

allreflow 2021. 7. 25. 10:35
728x90









유럽의 장비가 Lab. Prototype 제품이 많다.  독일의 Mechatronic System. Printech, Pbt,  등의 제품이 있으며 이러한 제품의 상호 비교를 참고하길 바란다.본 소개하는 장비는 M3545 모델에 대한 제품이다



판매자는 반드시 고객의 사용하는 것을 모니터링을 통하여 불편한 점을 up grdae 하여야 한다. M3545 제품의 불만족스러운 내용에 대하여 그간 많은 시간에 걸쳐  up grade  하였다.  단점은  Work Area 작은 것이 문제이며, 이러한 보다 큰 Sizse의 작업을 하여야 하는 고객은 Mechatronic System Printer  제품을 참고하길 바란다.



>>   표준 Work Area 200 x 400mm      >>  선택  280mm    Squeegee head.



적용 공정

Prototype . Module 부품, Multi Product / 연구소 / 부품 소재 / 품질관리 / 정밀을 요구하는 소량 다품종 업종에 적합.









More Bic Size 작업을 원한다면?

이 제품은 650 x 700mm까지 가능하며 Frame Less 방식으로 Sheet 교환을 하는 방식이다. Tension은 원하는

상태를 조절 가능하다.  http://www.namasmt.com/products/product_detail.html?idx=280&cat01=04&cat02

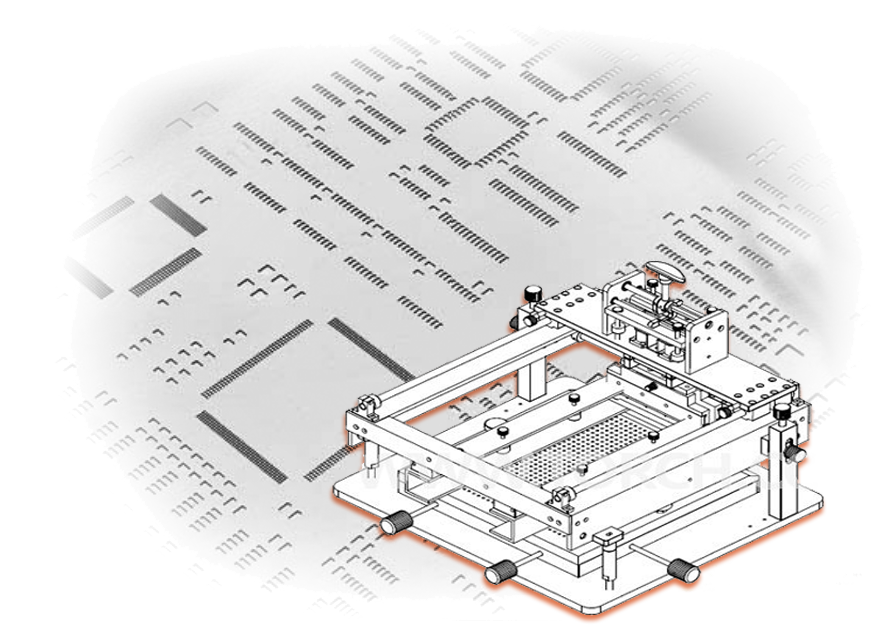

M3545 제품의 제원

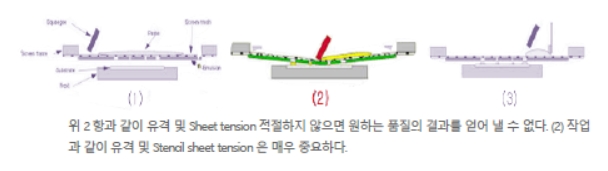

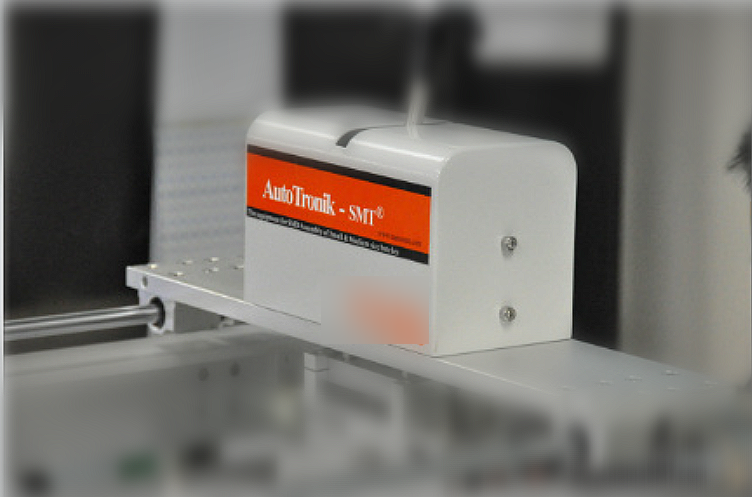

본 장비는 소량 다품종 생산에 적합한 장비이다. Solder Printer에서 제일 중요한 작업은 Squeegee이며, 반복적 작업에도 균일한 품질이 가능한 Double Squeegee가 가능한 장비이며, 양면 PCB 작업이 가능한 Solder Printer입니다.



균일한 프린팅 품질 구현이 가능한 장비이다. X.Y.D 측 세밀 조정이 가능하며 4면체의 높이 조절이 가능합니다.

Double Squeegee, 양면 Printing이 가능하며, Table 면은 X.Y 측 고정 탭 홀이 있어 어떠한 제품의 고정이 가능합니다.





M3545 SPEC

SPEC M3545
1 Scraper width 200mm,280mm(op), Fame Max 490 x 420mm
2 Squeegee 200mm [Standard], Max 280mm (option)
3 Scraper angle 60' ( squeegee 각도 )
4 Scraper material stainless steel(other material can be ordered)
5 Adjusting accuracy 0.01mm
6 Repeat accuracy 0.03mm
7 0.4mm IC 0.4mm IC
8 Expected printing speed 60 – 100 pcs/h

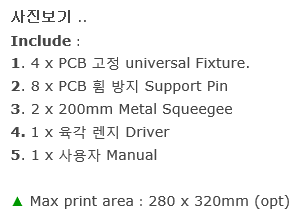

기본 제공 부품 들..

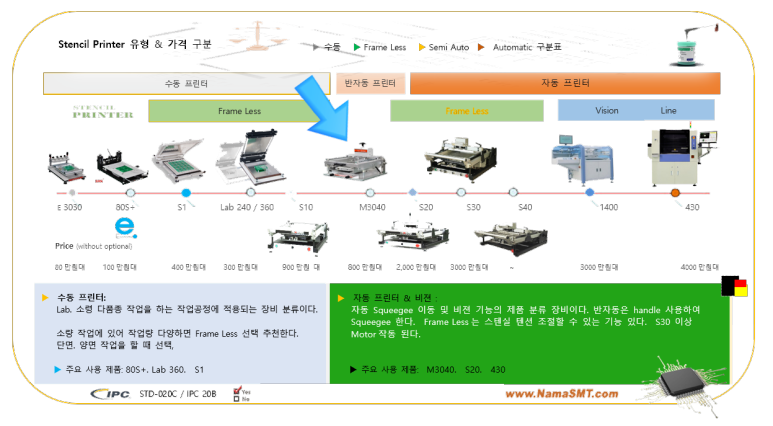

Printer SPEC 들








M3545 Printer Grad

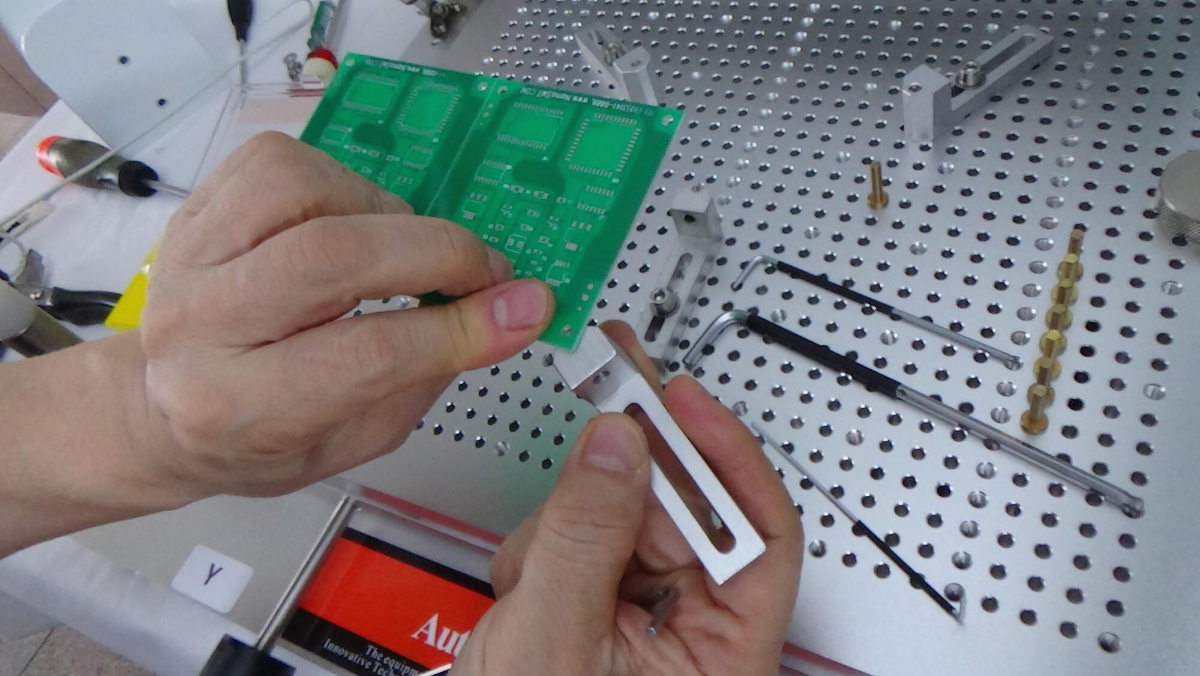

unversal Pixture unit. Single. Double other

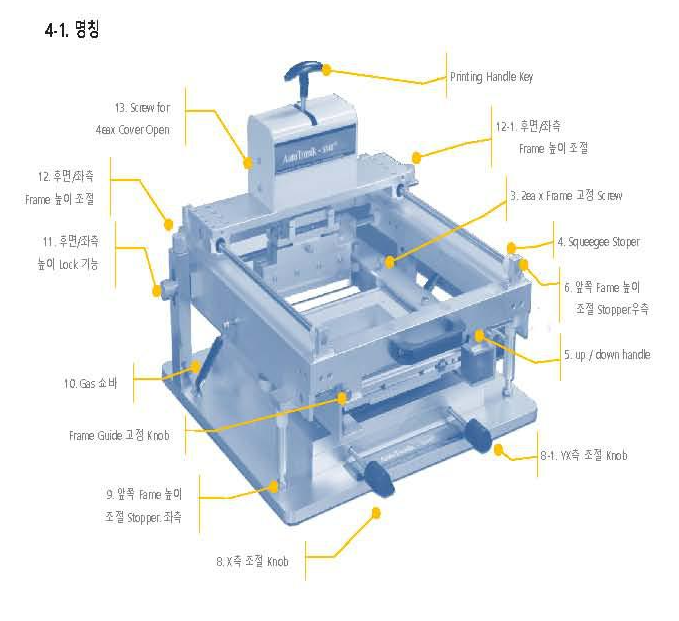

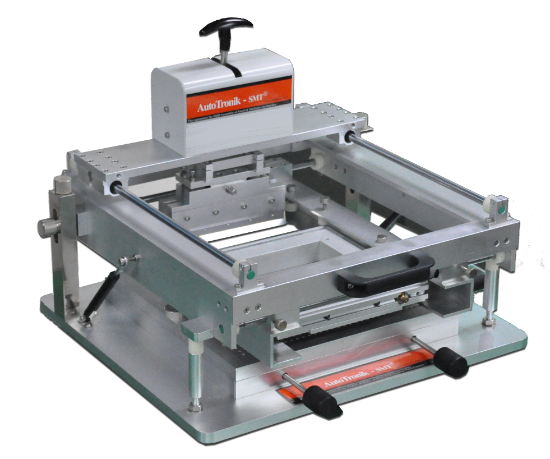

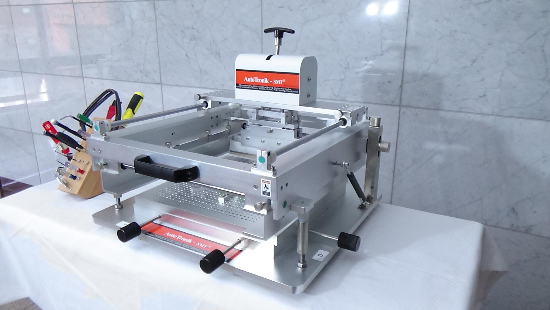

M 3545 Stencil Printer










사용 설명서







M3545-T1000 사용 설명서 pdf (2).zip
2.34MB

한글 사용설명서

pin 번호 필요 문의 infor@namaSMT.com









사용 방법 동영상













교육 동영상 바로가기
