반자동. 솔더 Squeegee 프린터 . 2022형

2020년 초 Covid 19 발생 후 2년의 세월이 흘렀다.

이러한 환경에서 지구는 계속 공전 과 자전을 통하여 회전하고 있다.



2022년 문앞에 있는 것을 보니 참으로 2년이란 세월이 혼란의 시간이 였다.  내년에는 Covid 19에해방되는 희망의 꿈을 꾸어본다.    아이들에게 보다 좋은 지구 환경이 되도록 우리 모두 노력 하여야 한다.  전기절약. 가까운 거리는 걸어서  우리 모두 실천을 하여야 할 것이 많다,



본 소개 드리는 Semi Auto Printer는 전기. 공압 필요없는 제품으로 기구적 변화로  Double Squeegee 자동 변환되는 제품이며, 정밀 프린터를 위하여 Squeegee Unit 정밀. 세밀 조절하는 기능있다.



어떠한 작업자가 작업을 하여도 균일한 작업 품질 유지가능하며 Lab. Prototype &  Small . Muliti Product에 적합한 Printer이다.



Metal Squeegee or  Rubber  Squeegee  장착을 할 수 있으며, Frame Size는 다양하게 적용 할 수 있는 폭 조절이 가능하다,.   또한 Squeegee 작업 거리 제한 Stopper 조절기능있어  작업 공간을 작게 이동하는 부분에 불필요한 이동 제한이 된다.



X.Y.D 제어 가능하며, Z 측은 4면체에서 개별적 조절 가능하다. Work 작업 Fixture는 Univerasl 고정기능이 기본으로 제공되어 어떠한 작업물도 빠르고 쉽게 고정 가능하다.







SPEC



Stencil Solder Printer                  M 3545

3545 Printer는 균일한 Printing을 하는데 적합한 장비이다, 양쪽 Screw Bar가 있어 균일한 평탄을 유지 할 수 있다. 또한 PCB 고정을  Universal Fixture을 통하여 어떠한 PCB을 고정 할 수 있다 Doule Squeegee가 변형되며, 양면 인쇄가 가능하다. 조정 측으로는 X,Y.D측을 조정 할 수 있는 기능.



l  Printing Max : 300 x 250mm

l  Print Squeegee : 200mm 기본 / 280mm 선택품목

l  Printing        : 양면 기판 가능

l  Sing. Double  Squeegee 반-자동 변환

l  조절기능    :  X.Y.D측 조절 기능

l  변환 기능   : Auto squeegee 변환

l  Stencil Frame : 400 x 300

l  외 형(L.W.H) :  700 x 600 x 350 mm

l  무 게       :  45kg







동영상 사진 보기



장비 초기 설정 작업







Squeegee 수평조절 방법









---

 Univesal PCB Fixture Kit 기본 제공

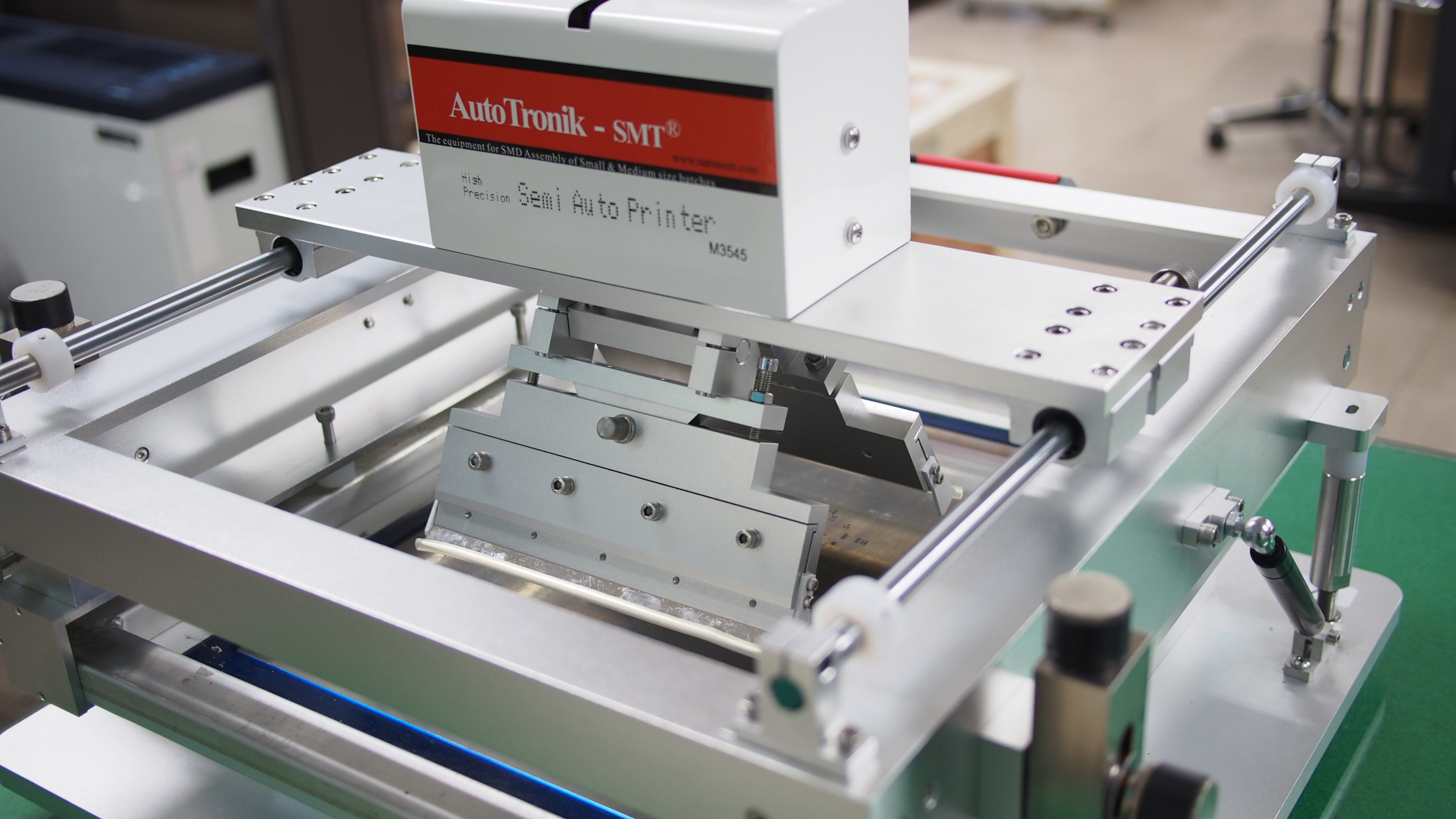

리이어 볼 베어링 4개 안정적 . 균일한 Squeegee 작업 구현

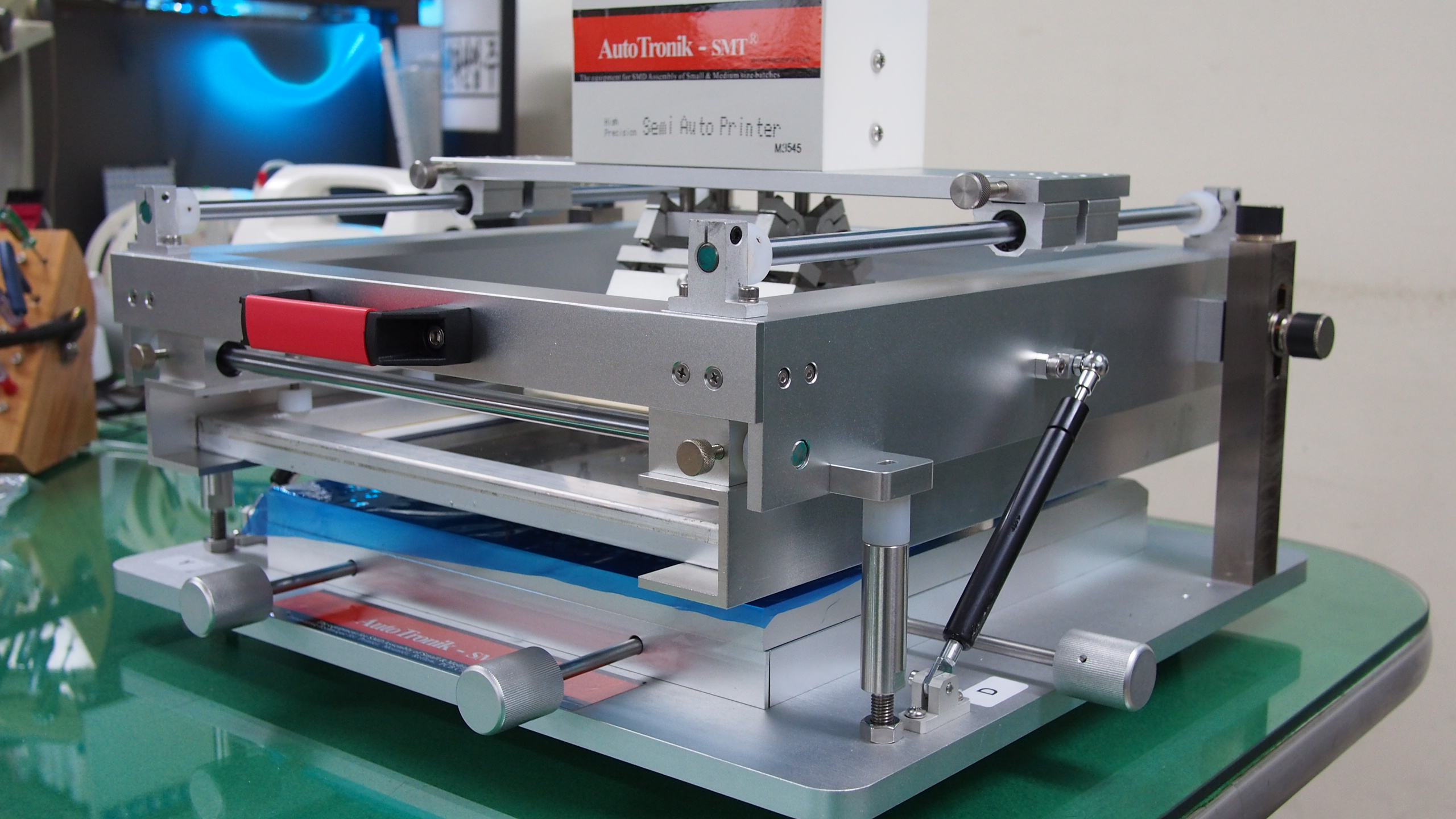

반복적 작업에 피로도 덜어주는 Gas  쇼바

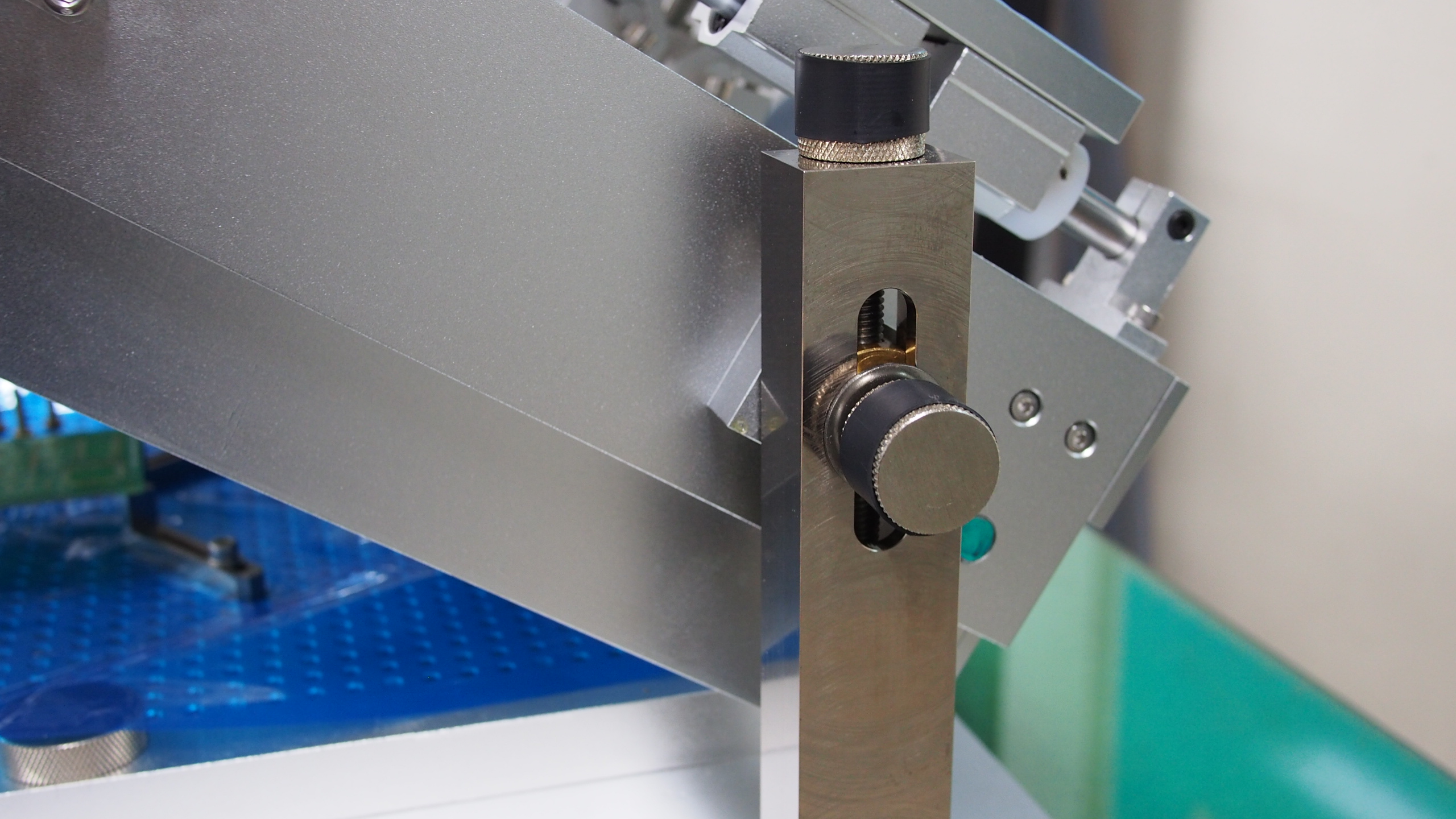

Print unit Lock 기능.

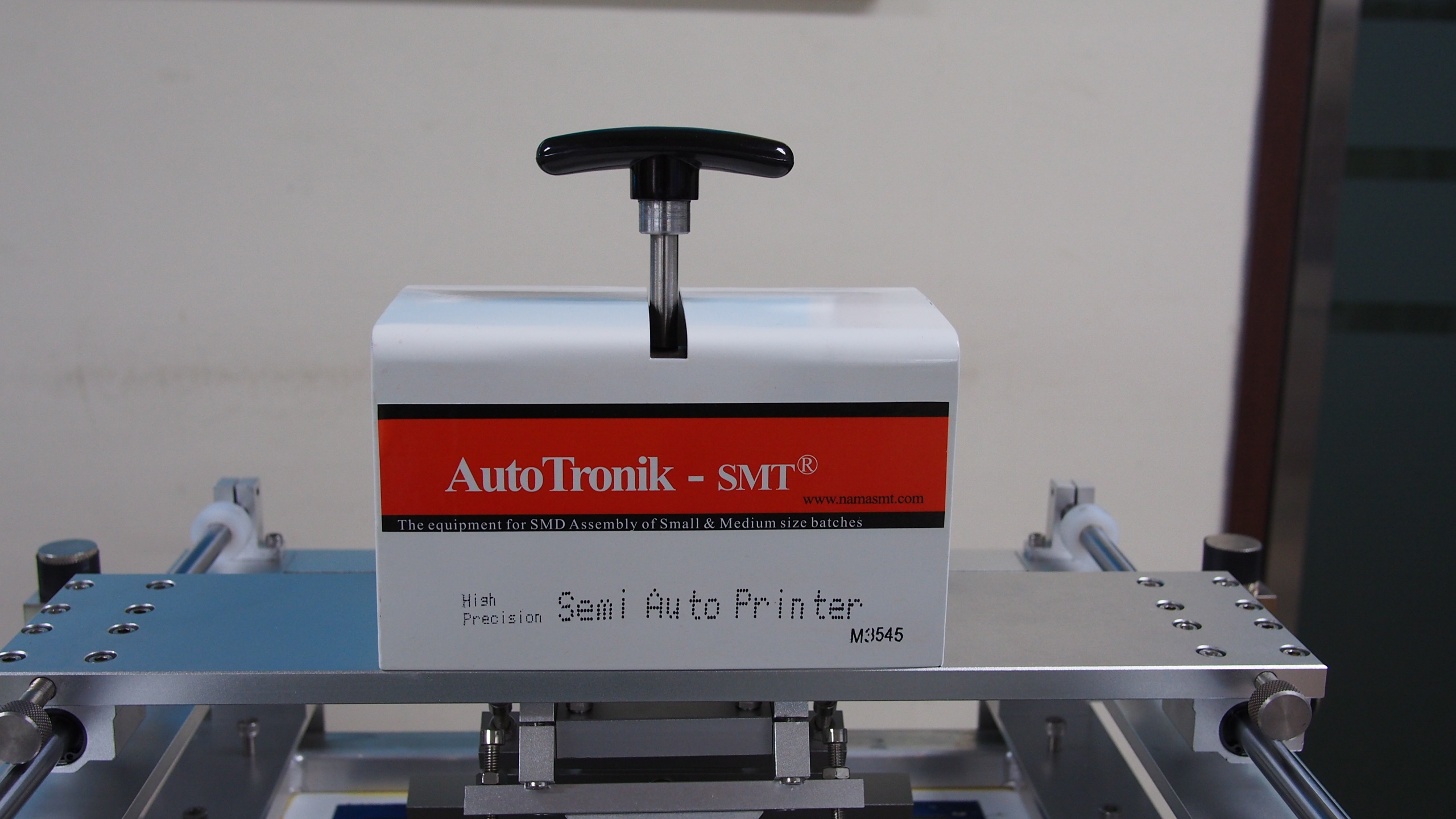

Double Squeegee 자동 변환









Frame Size 폭 조절 기능









Double Squeege 네버 Handle









X.Y.D Z 기능 조절 Knob























후면 사진









Squeegee 각도 다양한 조건 조절 가능.





Squeegee 조건을 다양하게 설정 할 수 있는 조절 Unit

Hanle Cover 제거하면 조절을 할 수 있다.



압력 좌.우  유격 좌우 조절을 통하여 유연성 Squeegee 가능 앞.뒤 모두 조절 가능하다.

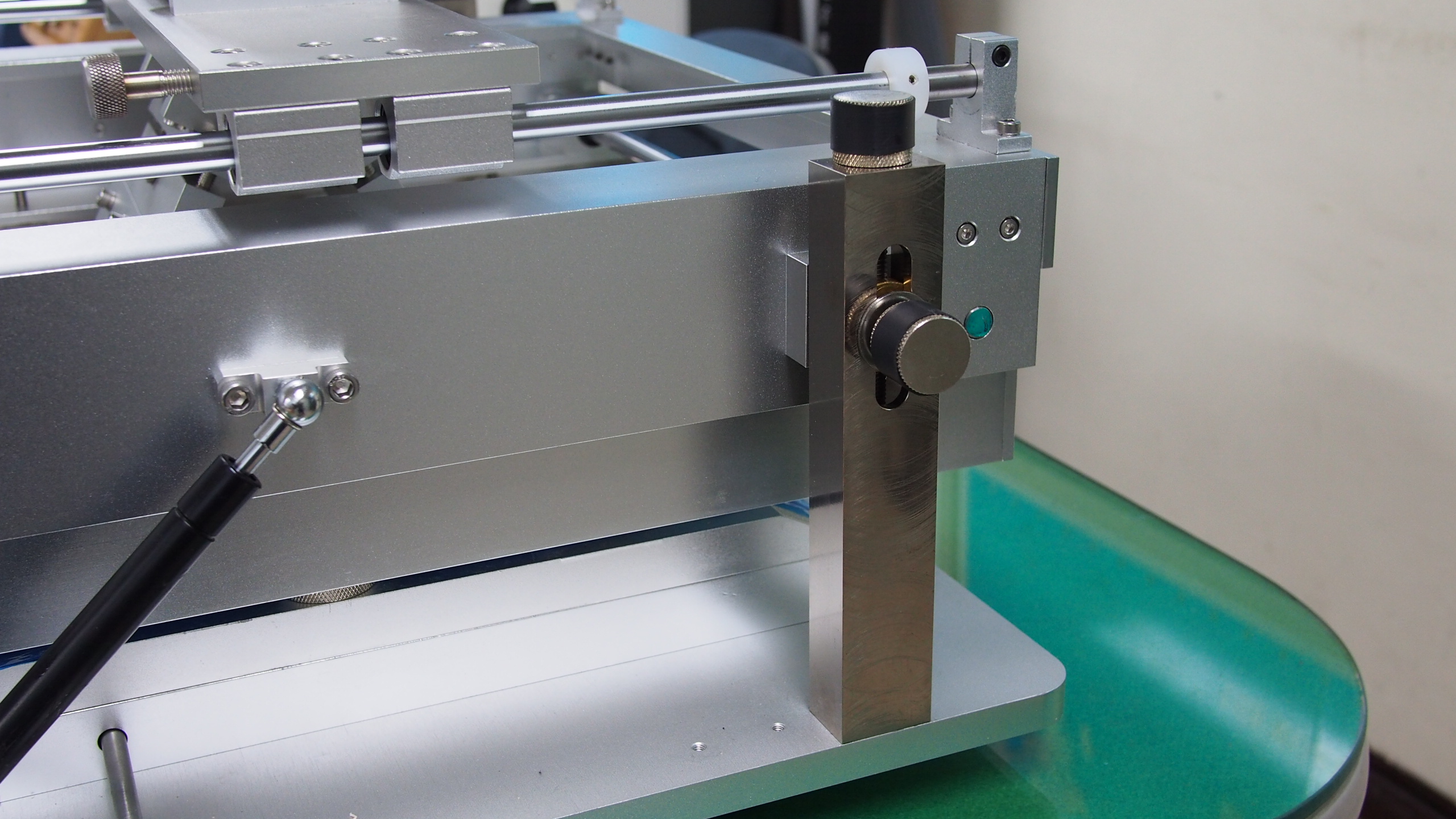

뒤쪽 Z측 좌.우 조절 및 Lock 기능 있다/
