SMD Reel 2mm Pitch counting Adapter









일반적으로 모든 SMD Counter 제품은 Reel tape 인식을 기구적 4mm 톱날 유형으로 되어 있습니다. 이것은 Reel 4mm 기준을 하여 SMD packageing 4mm 당 1개 혹은 2개 ~ Taping 방식을 하기 때문입니다.



위 그림과 같이 원쪽으로 Reel Tape는 Hold Pitch 2mm  Reel 넓이 4mm 되어 있습니다.  이러한 Reel Taping 되어 있는 Reel을 SMD Counter 기기에 장착을 할 수 없습니다.











초 박형 Chip Packing  유형













2mm x 4 mm  Reel tape

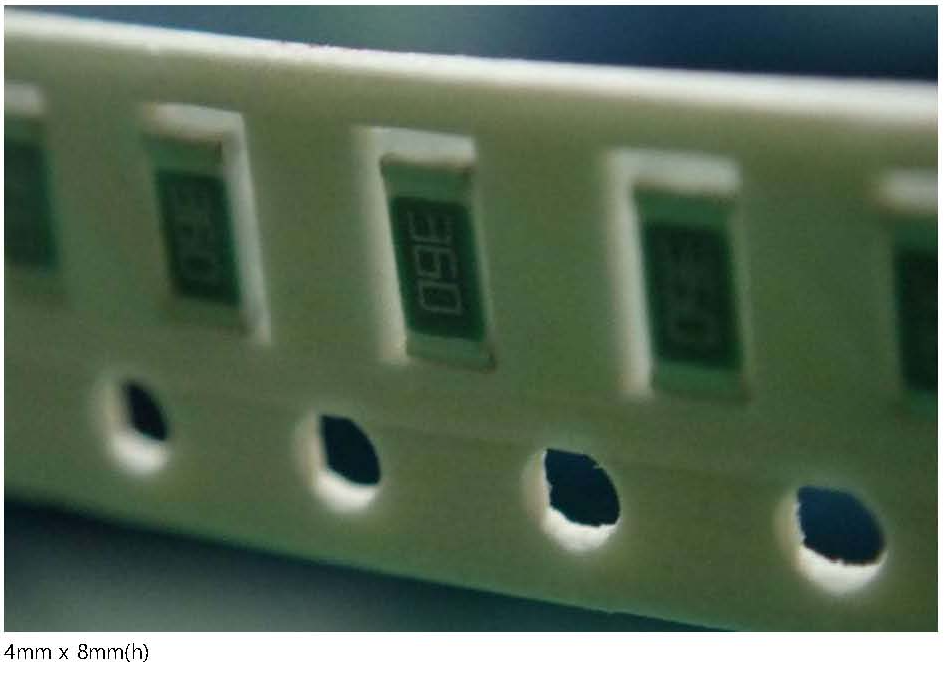

4mm x 8mm(h)  Reel Tape













초박형 Chip부품을  Taping 유형은 위 내용과 같습니다.  이러한 Chip 계수를 위하여 2mm or 4mm  Dual Couning unit 있어야 합니다. 이러한 계수를 위하여 Maic e  참고하여 주기 바랍니다.







기존 4mm SMD Counter에 2mm Adapter를 삽입하여 사용하는 방법입니다.











사용방법

Magic e  SMD Counter unit Lock 장치를 해지하고 앞으로 당기면 Axial. Radia











4mm SMD Counting Unit 앞으로 당기어 줍니다.







2mm  Adapter를 오른쪽 측면에서 밀어 넣어 줍니다.









4mm  Unit  Counter 중간에 2mm Counting  공간 고정이 가능합니다.

SMD Counter  설정에서 Dip으로 변경하여 주고 Pich  설정을 하여 주면 2mm 계수 가능 합니다.









▶  4mm Counting  사진









▶ Extension Appication

Data Link 사용하면 Excel 자동 쓰기 혹은 자동 ERP 전송 가능 합니다.



















---







▶ Reel 무선 Storage 사용을 하면 보다 효율적인 관리 가능











---
