마이크로 LED 칩 솔더링 시험

allreflow 2021. 12. 21. 13:13
728x90







 마이크로 LED 칩 솔더링을 하여 보았다.

Solder Printing 작업을 24시간이 지난 제품을  Soldering 하는데 문제가 있었다.  이전에 Micro LED Chip  Reflow 작업 시 99% Reflow Soldering 품질이 우수 하였다.



Solder Printing 작업을을 한 후 1시간 이내 reflow 작업을 하여야 한다. 이러한 이유는 Flux 기화되기 때문이다.  Soldering은 Flux에 의하여 Reflow 온도 용점을 내릴 수 있다,  Flux 기회된 후 주석 Soldering 하는데 많은 온도가 필요하다.  이러한 Melting 온도 높이면 부품 손상이 되기 때문에 온도는 260' c 이상 상승하지 않아야 한다.

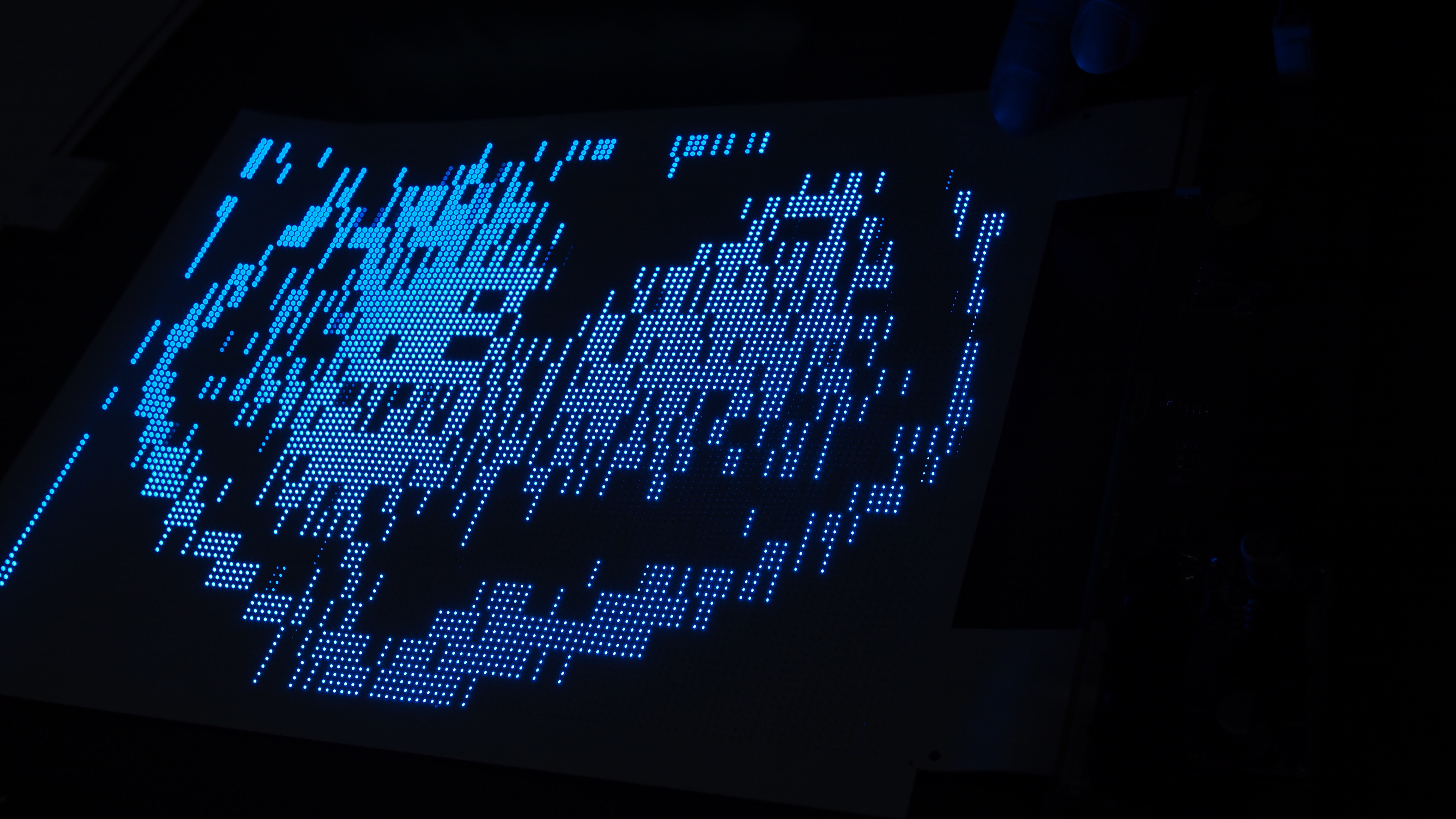

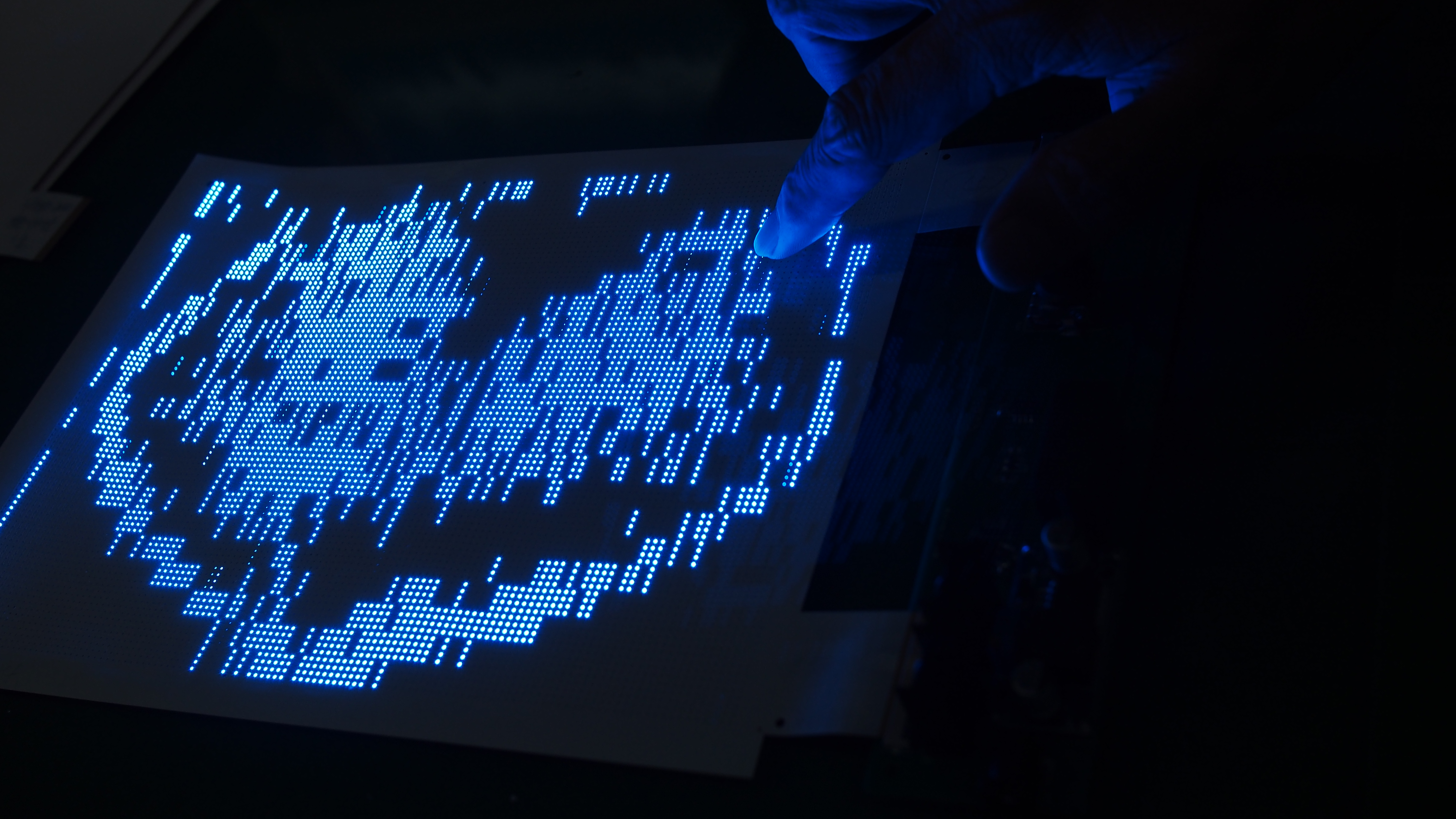

24시간이 지난 SOlder Print 된 제품도 60% 이상 접합 Reflow 되었다.

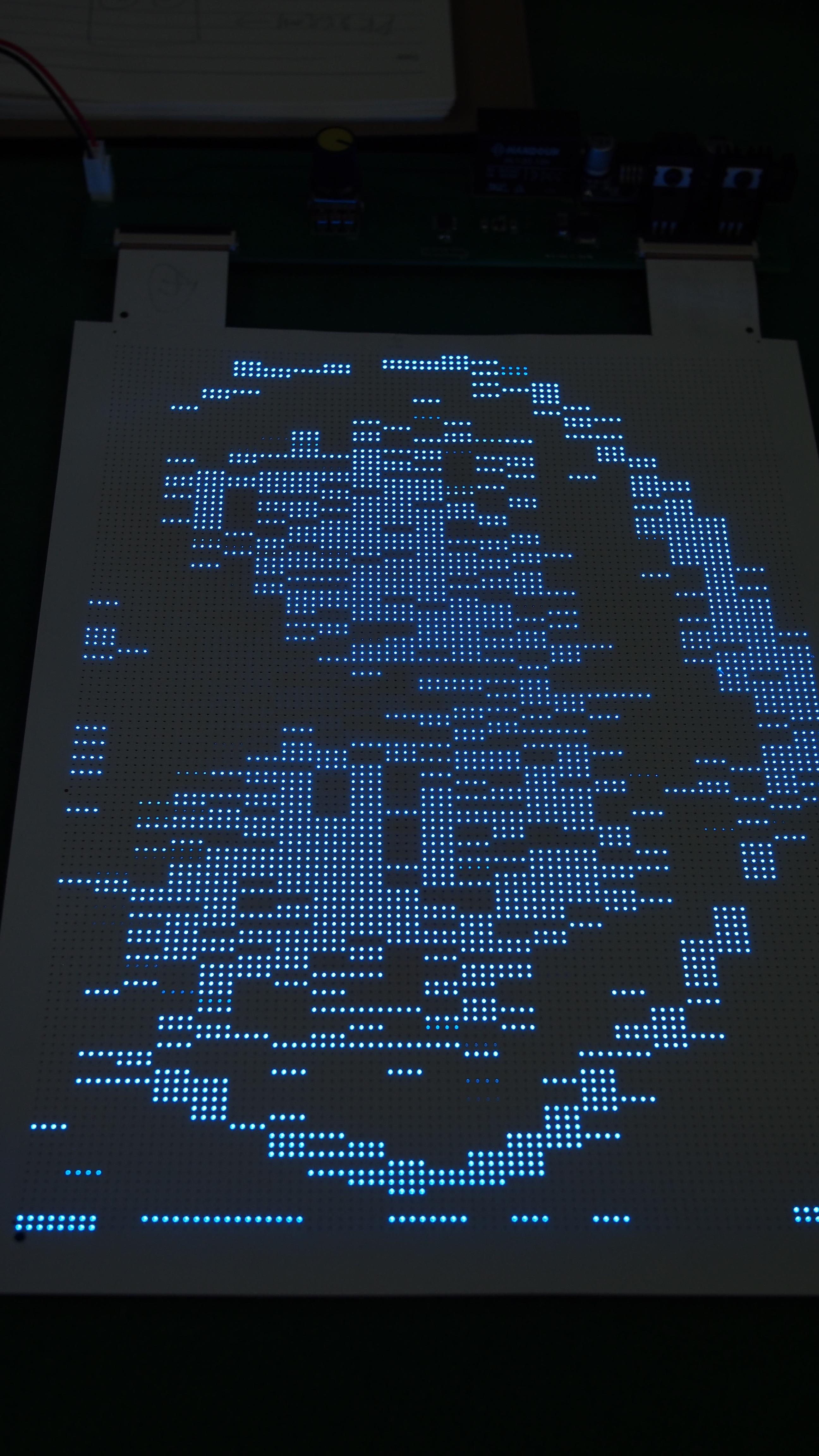

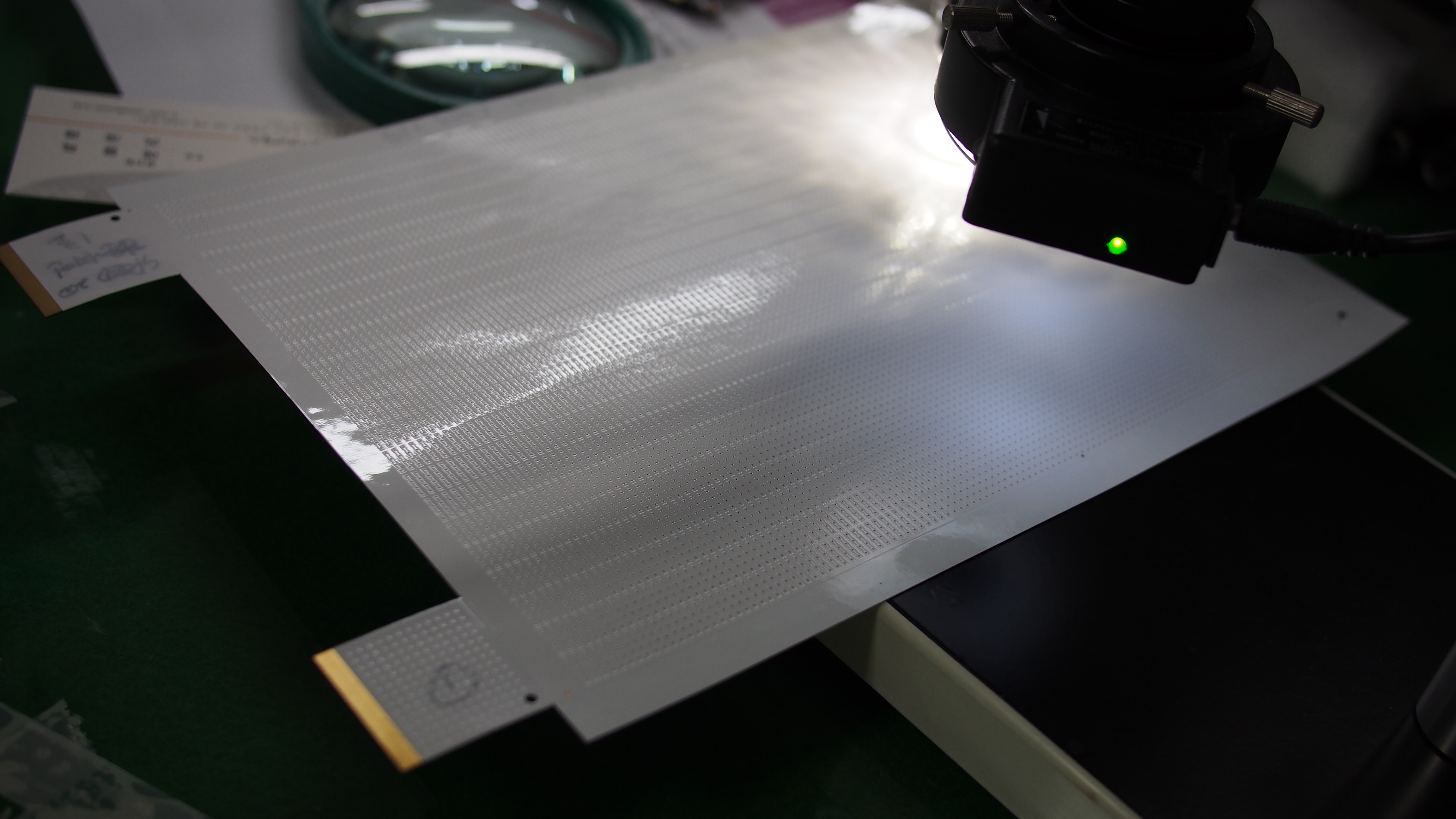

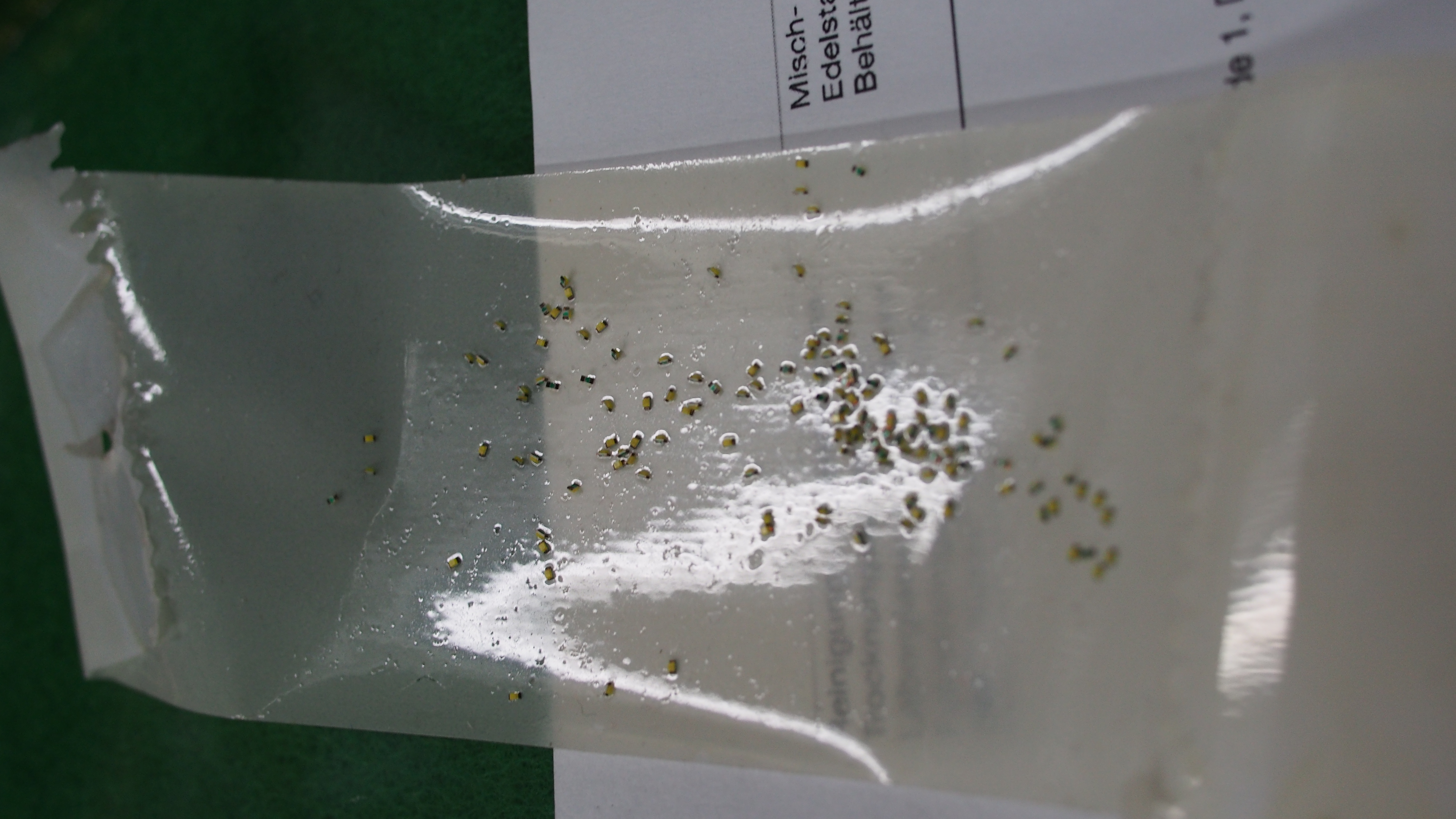

Micro LED Chip

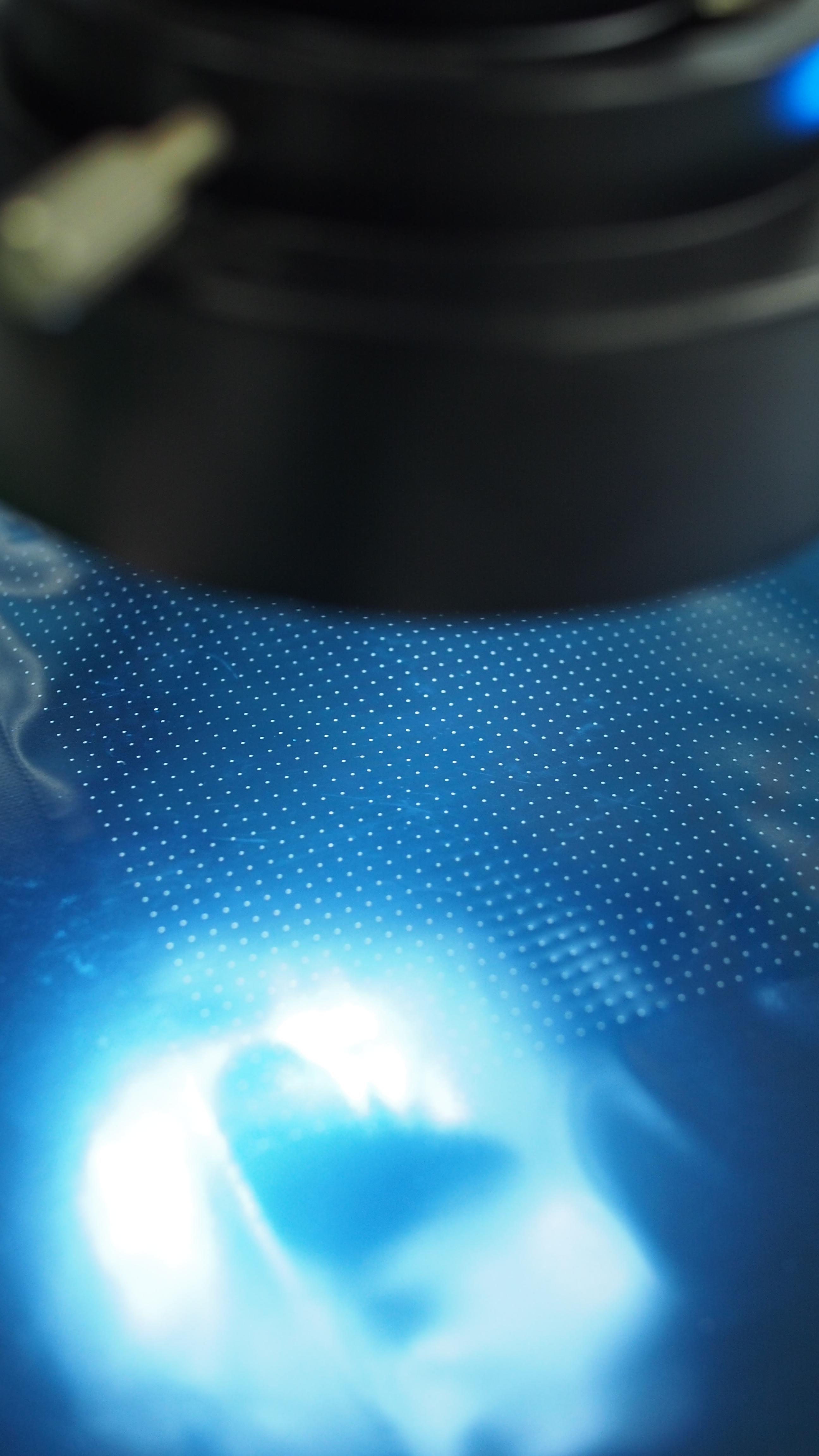

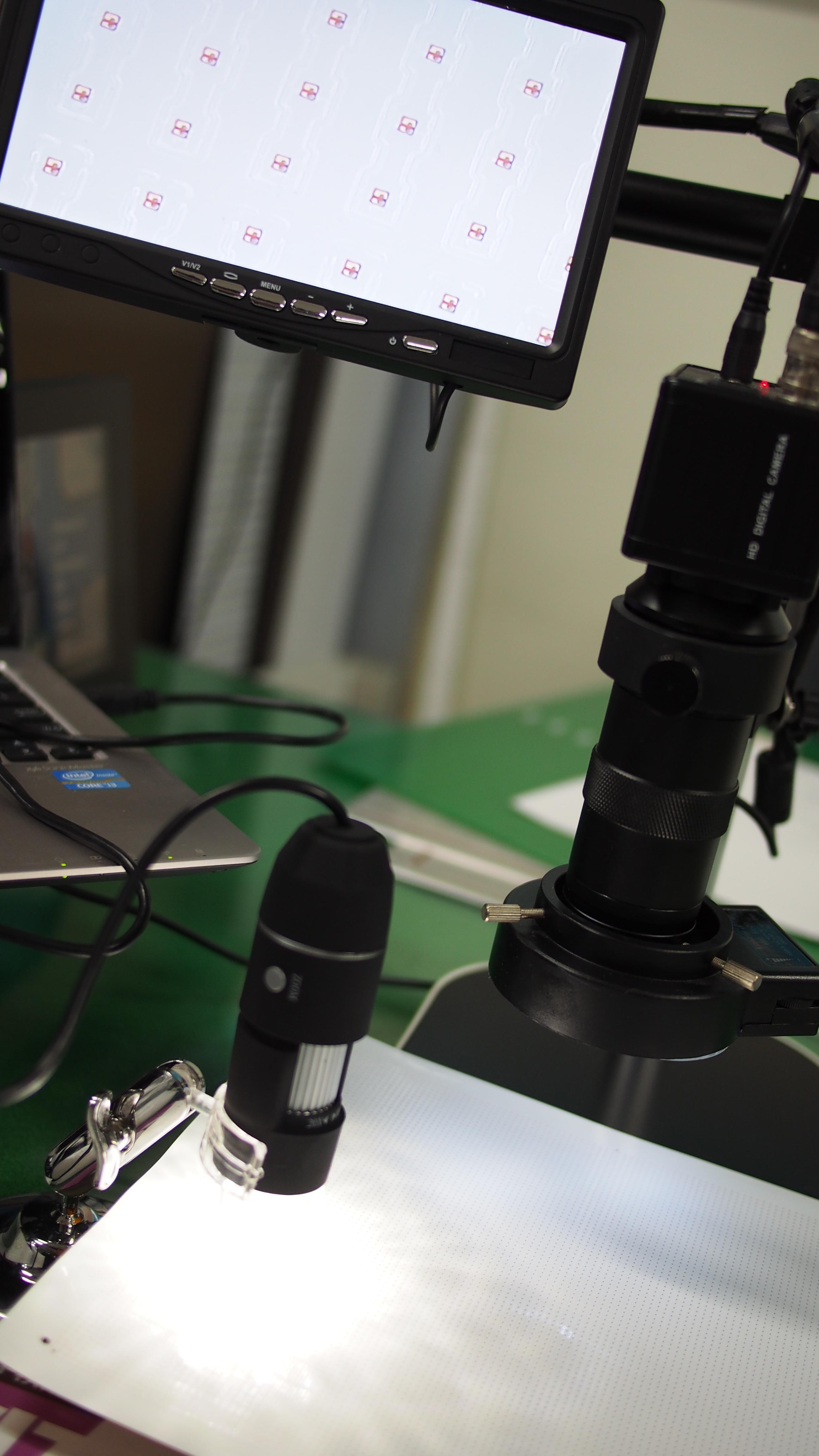

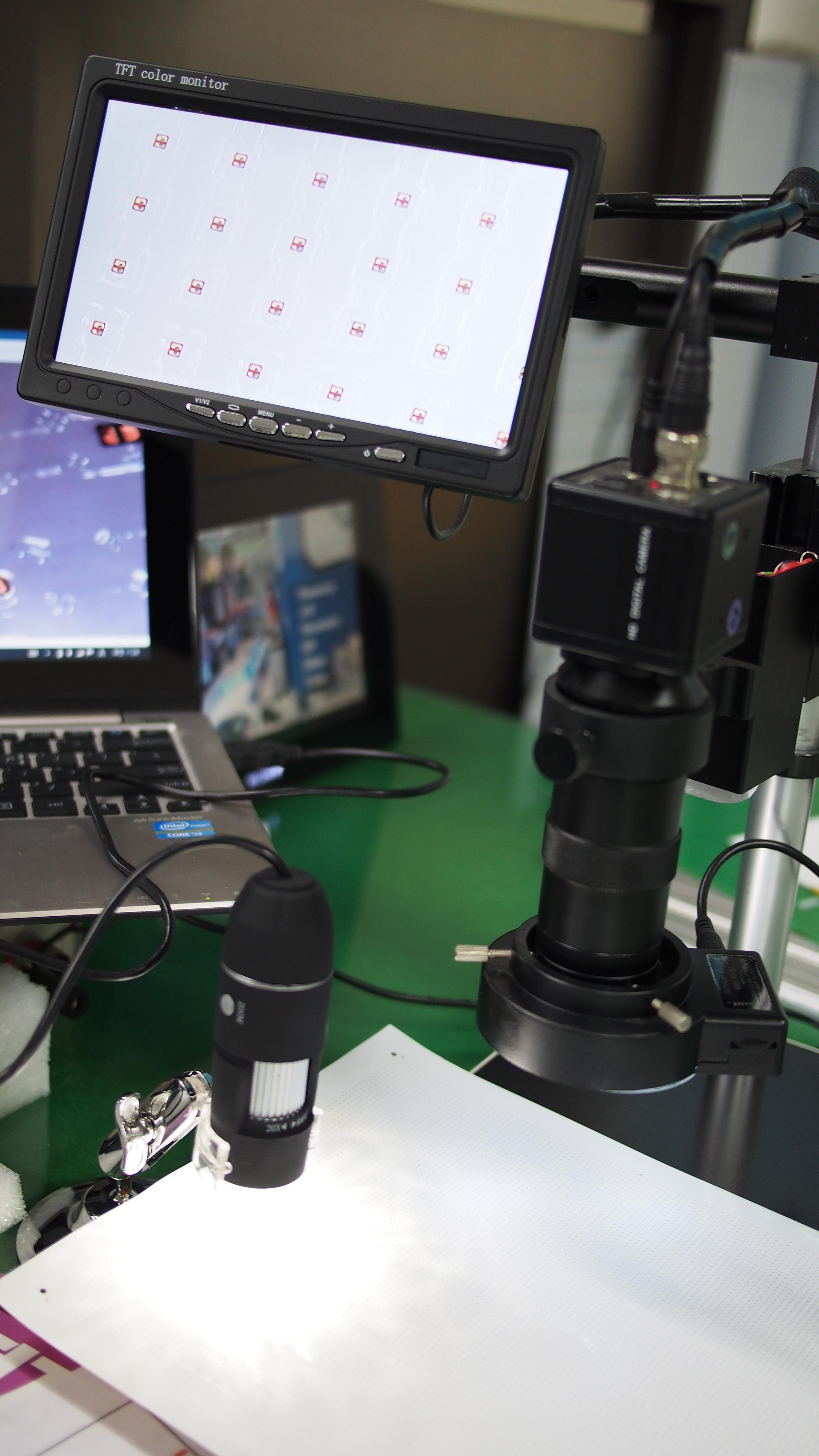

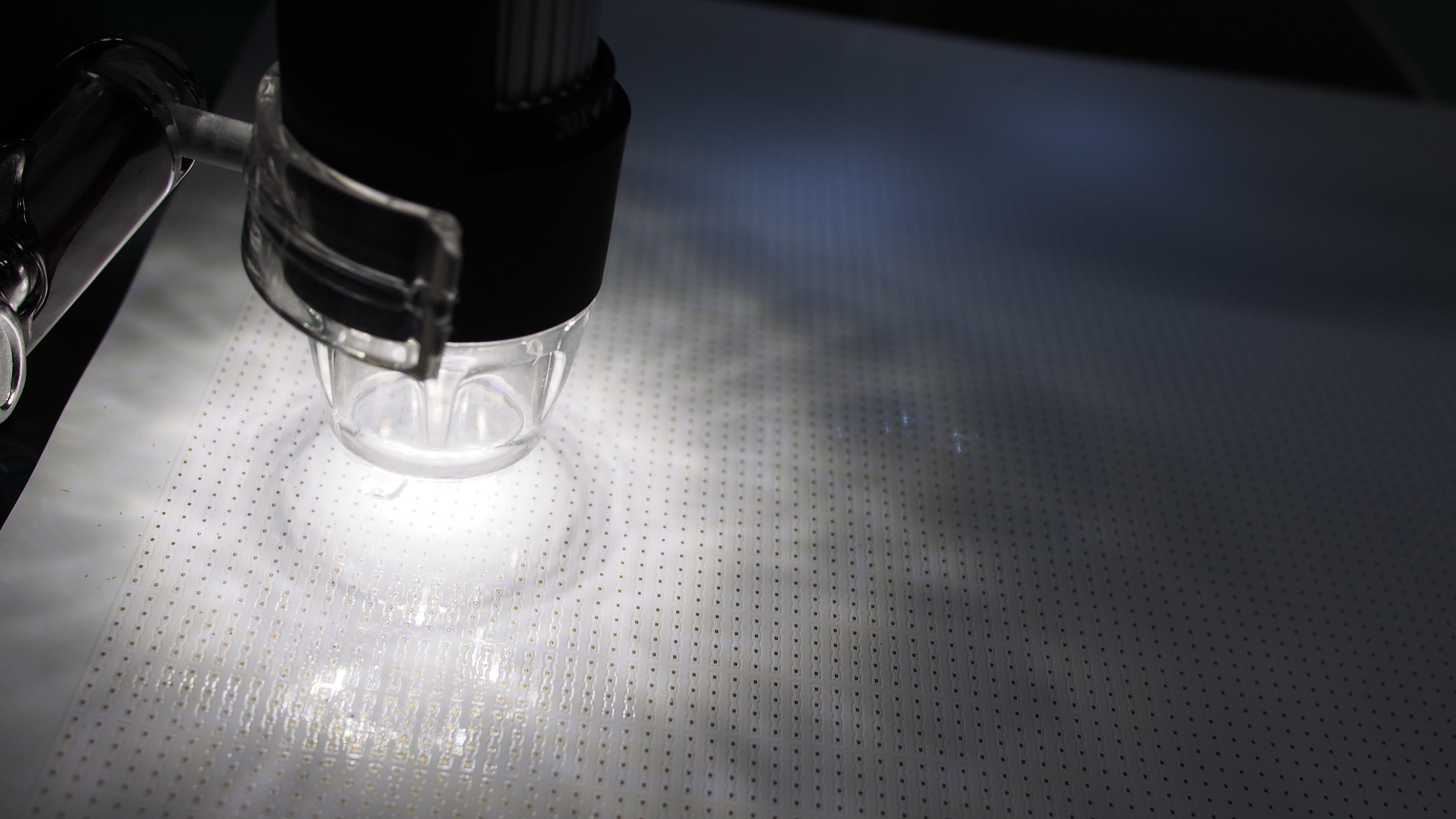

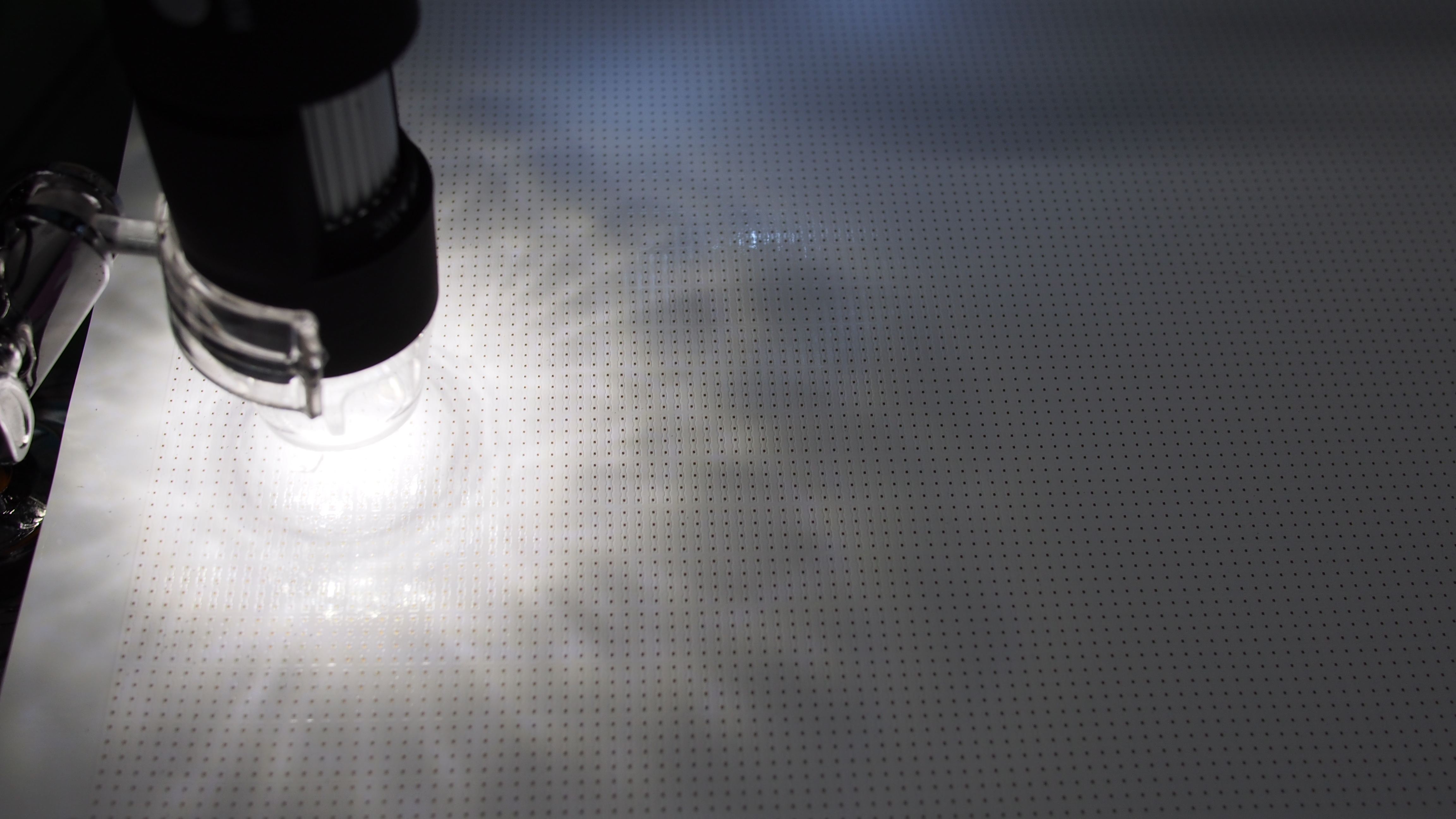

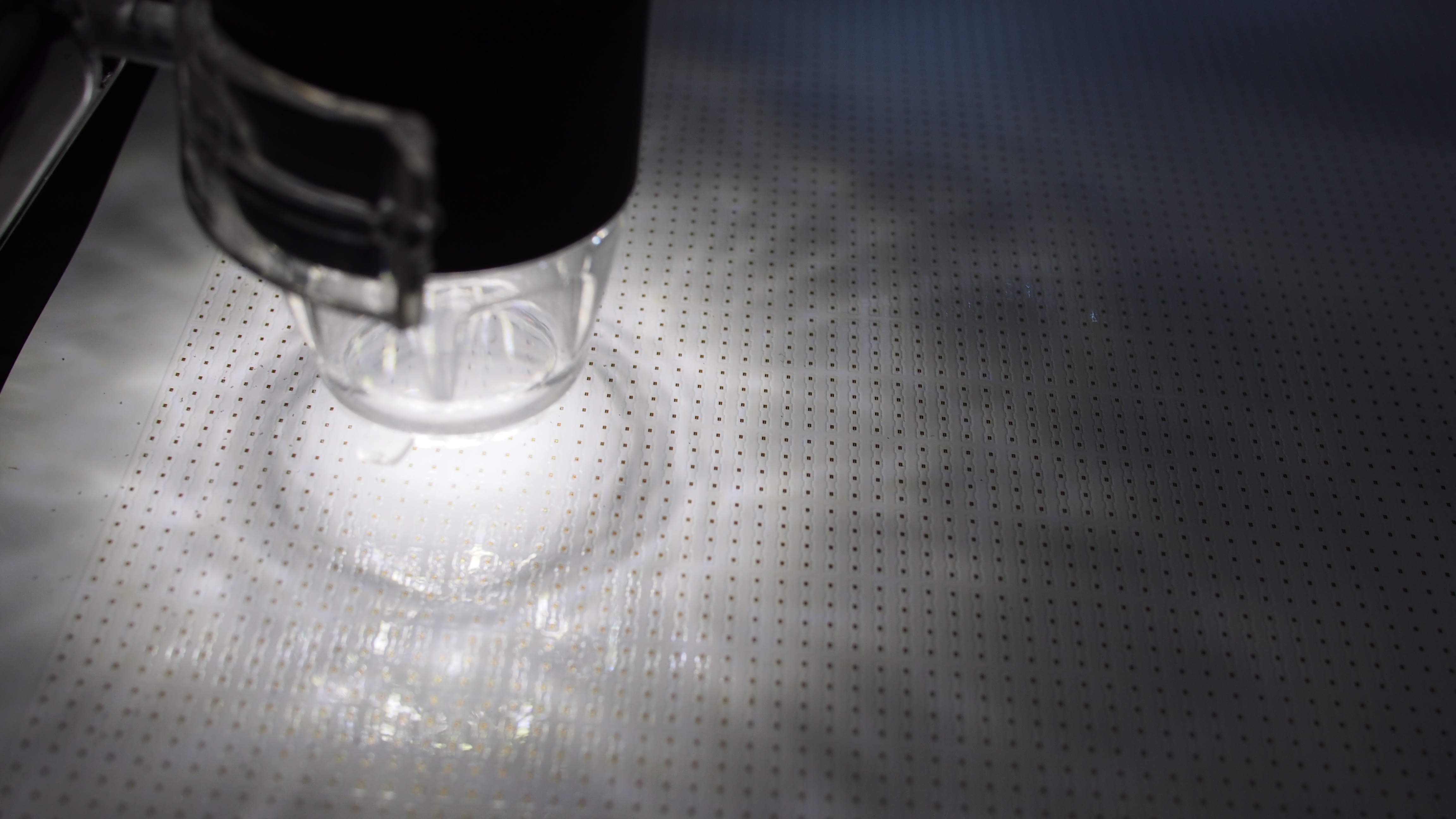

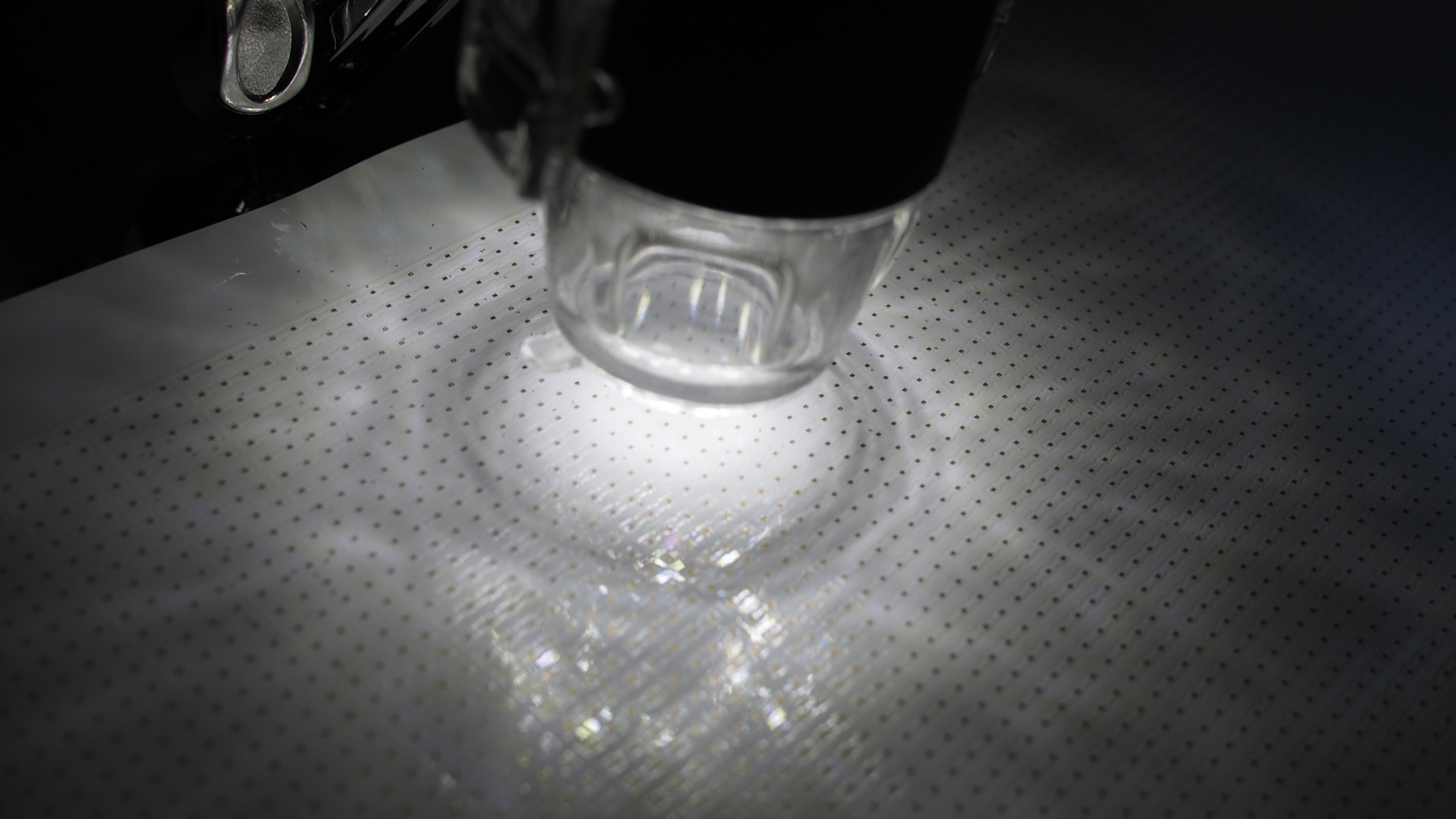

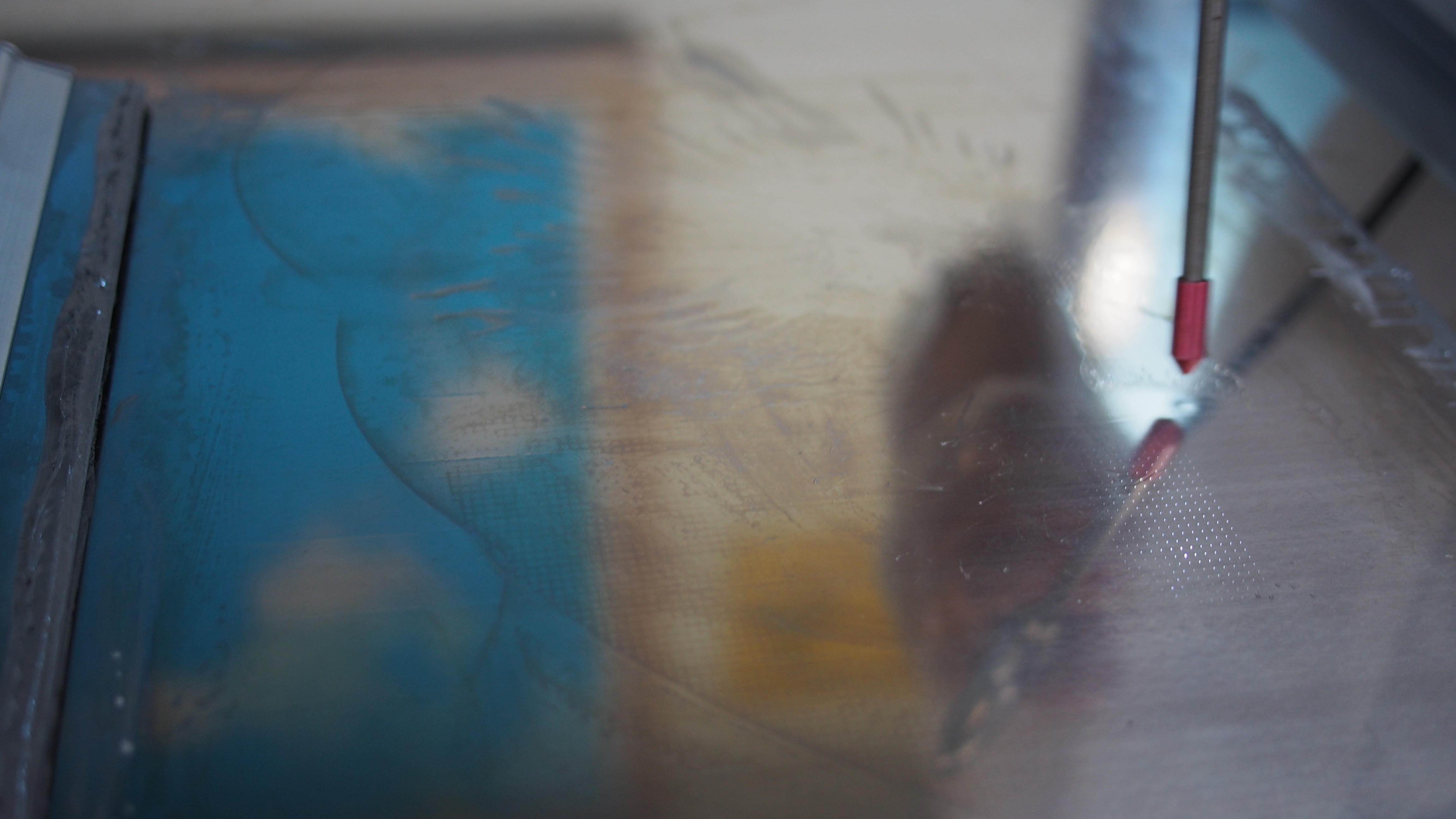

확대경으로 본 Micro LED

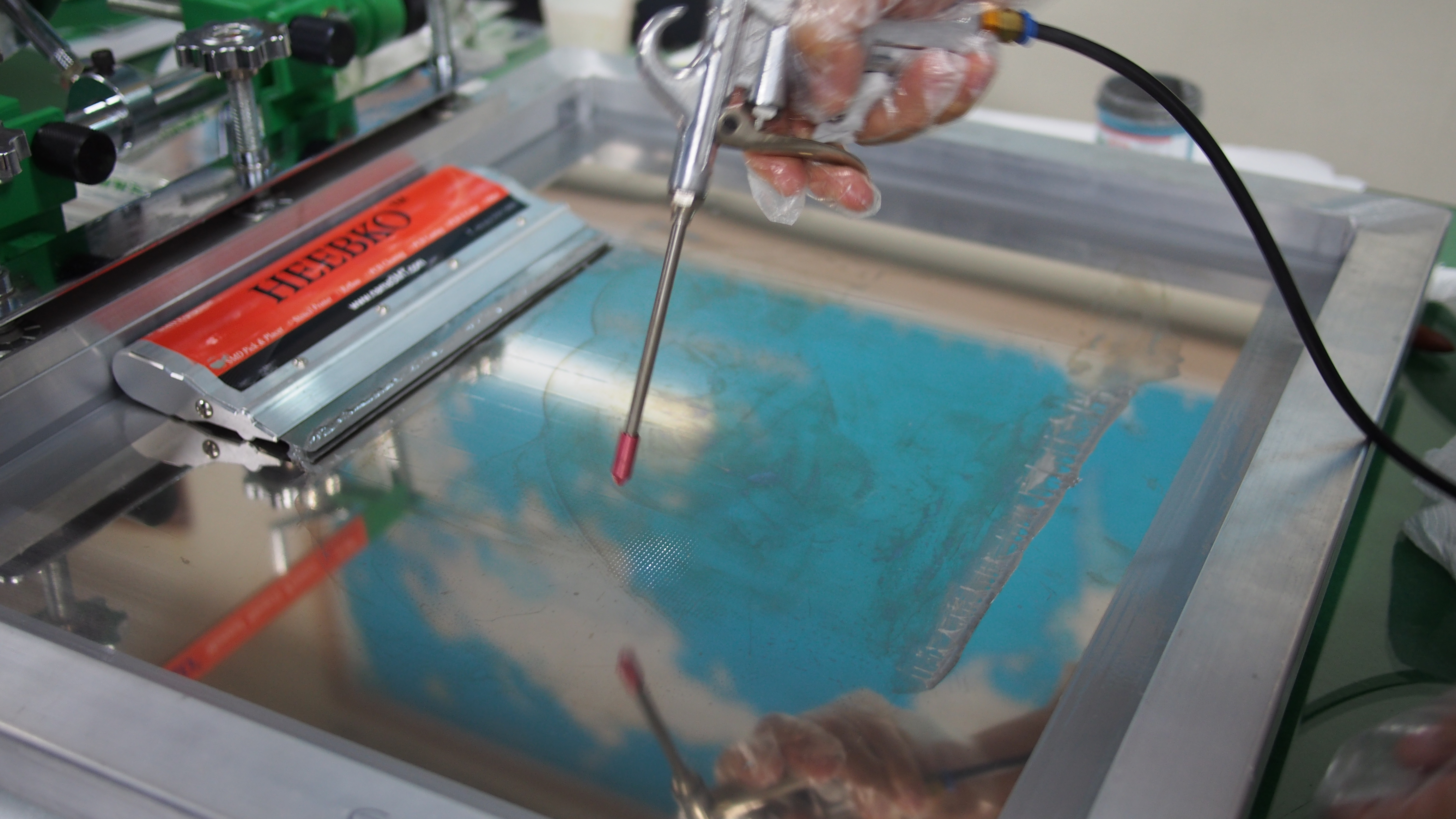

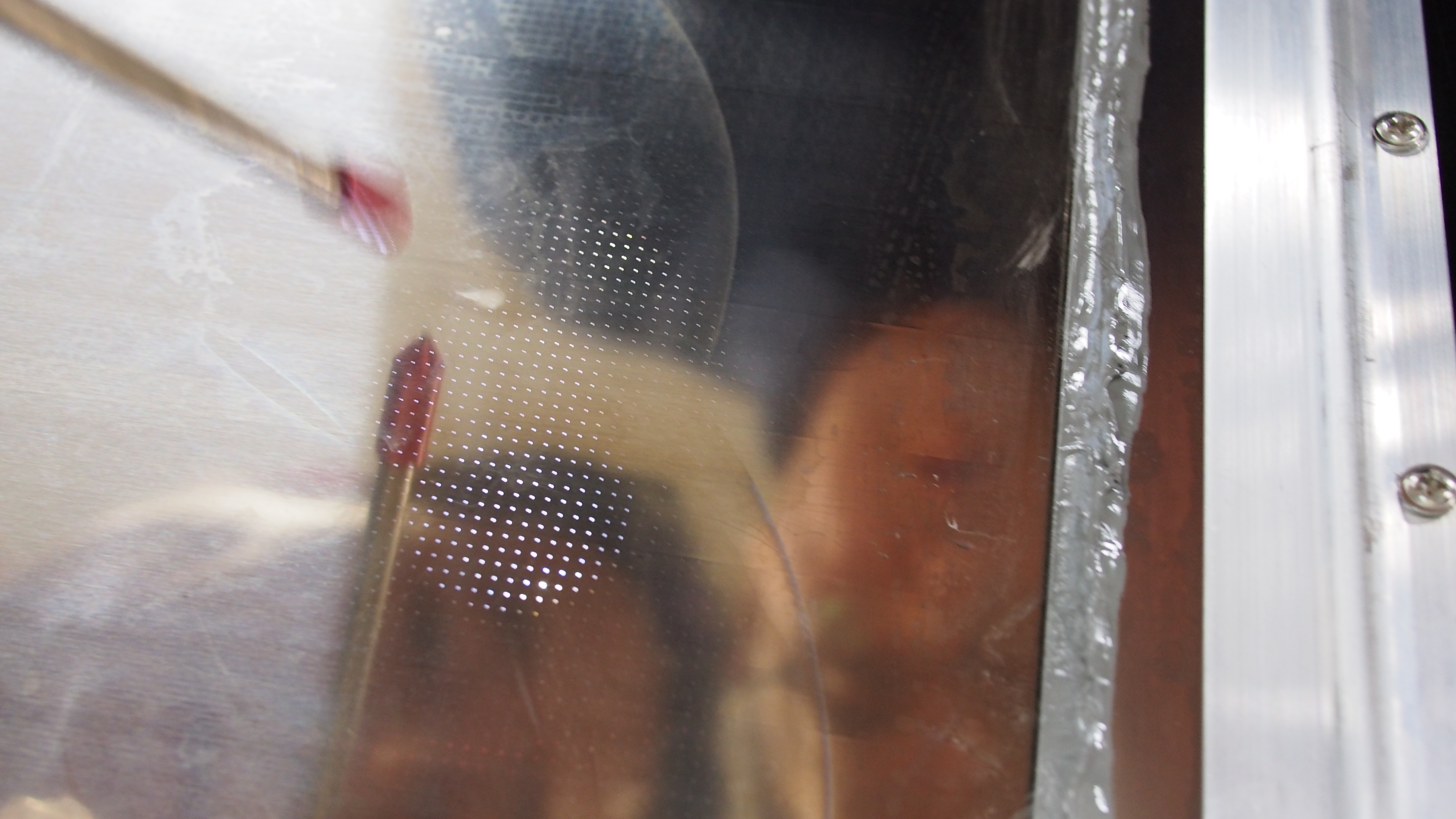

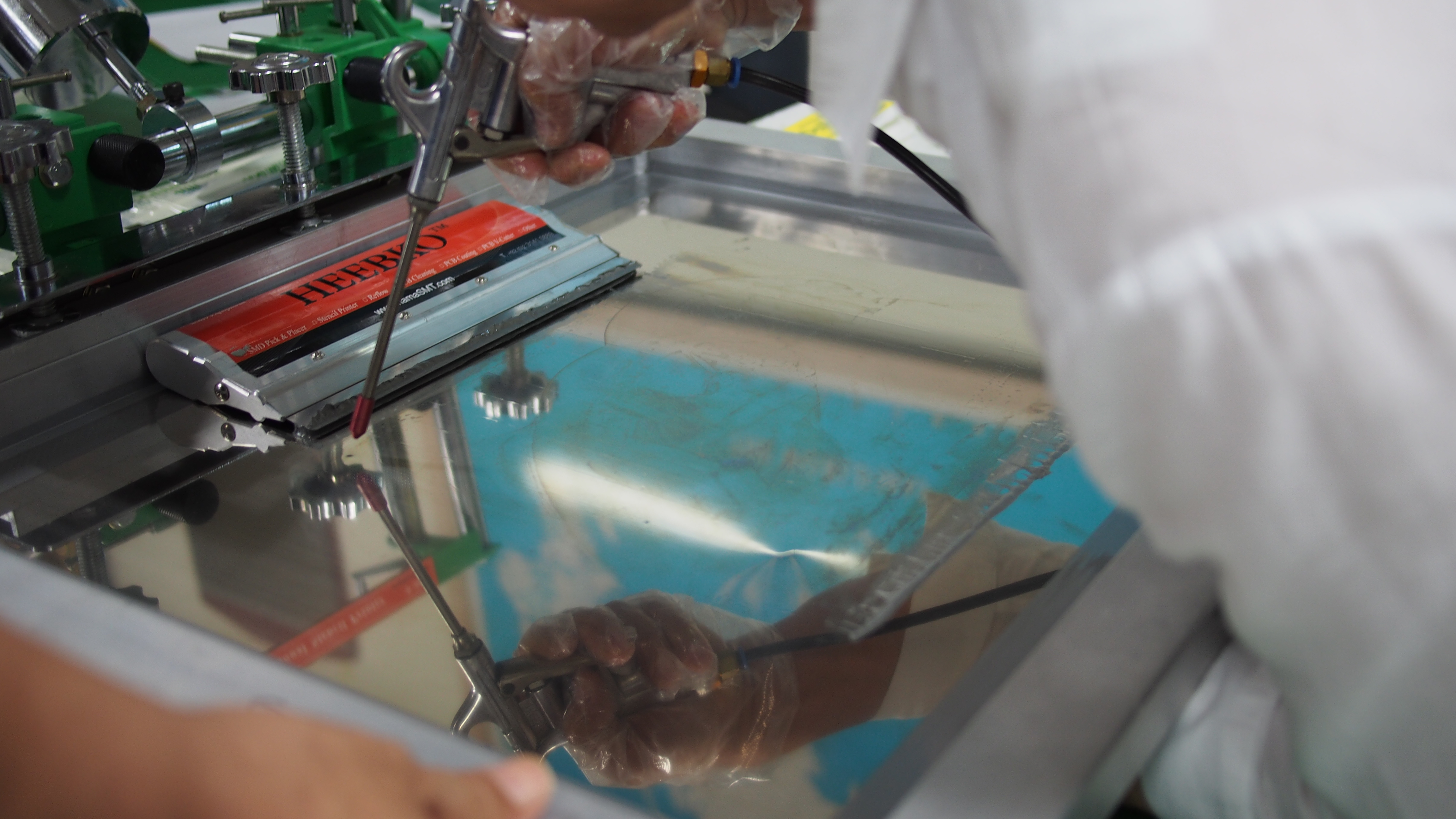

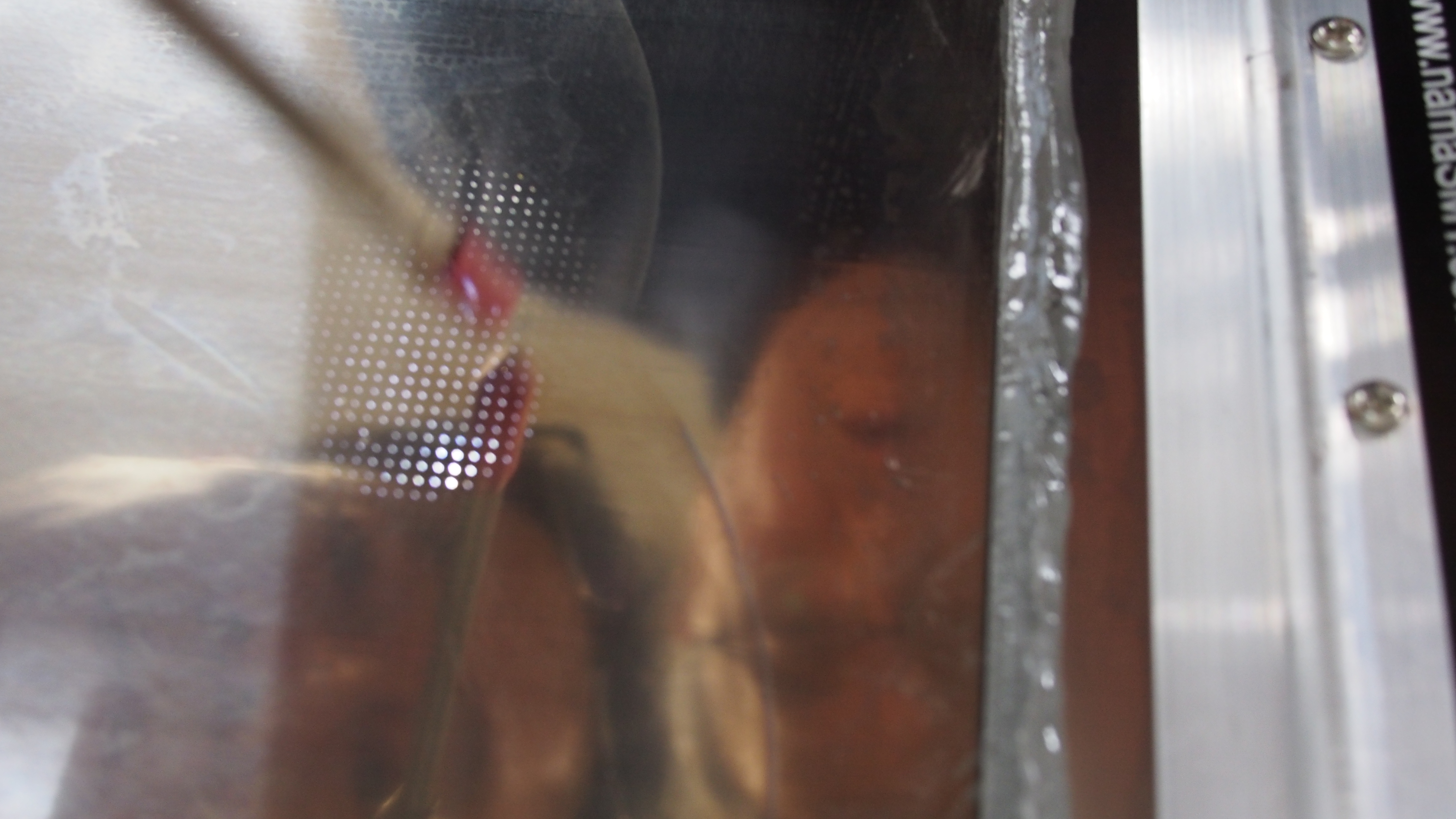

Stencil SOlder Printing 작업을 할 경우 Hole  구멍이 맊히지 않도록 철저한 관리가 필요하다.

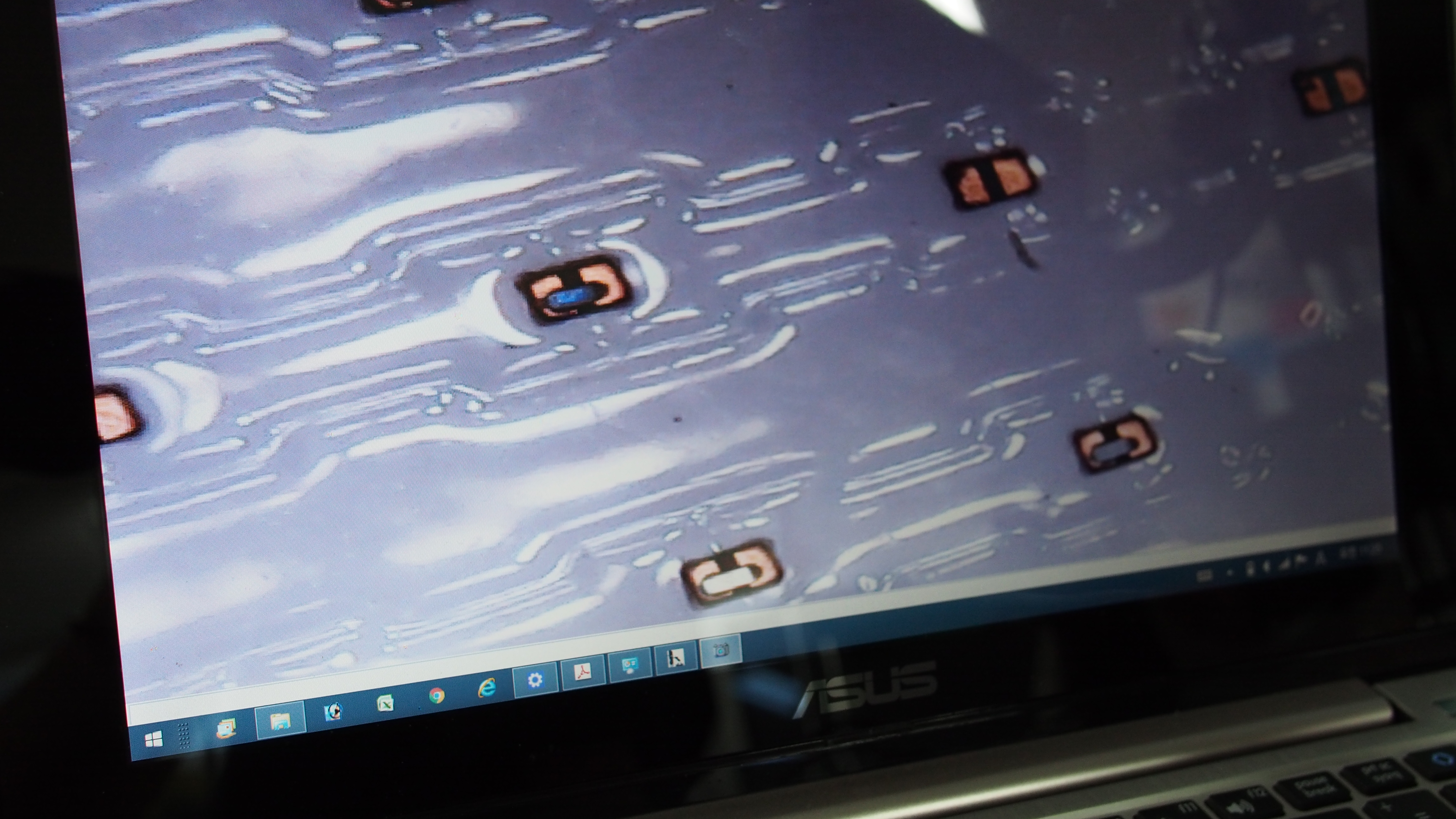

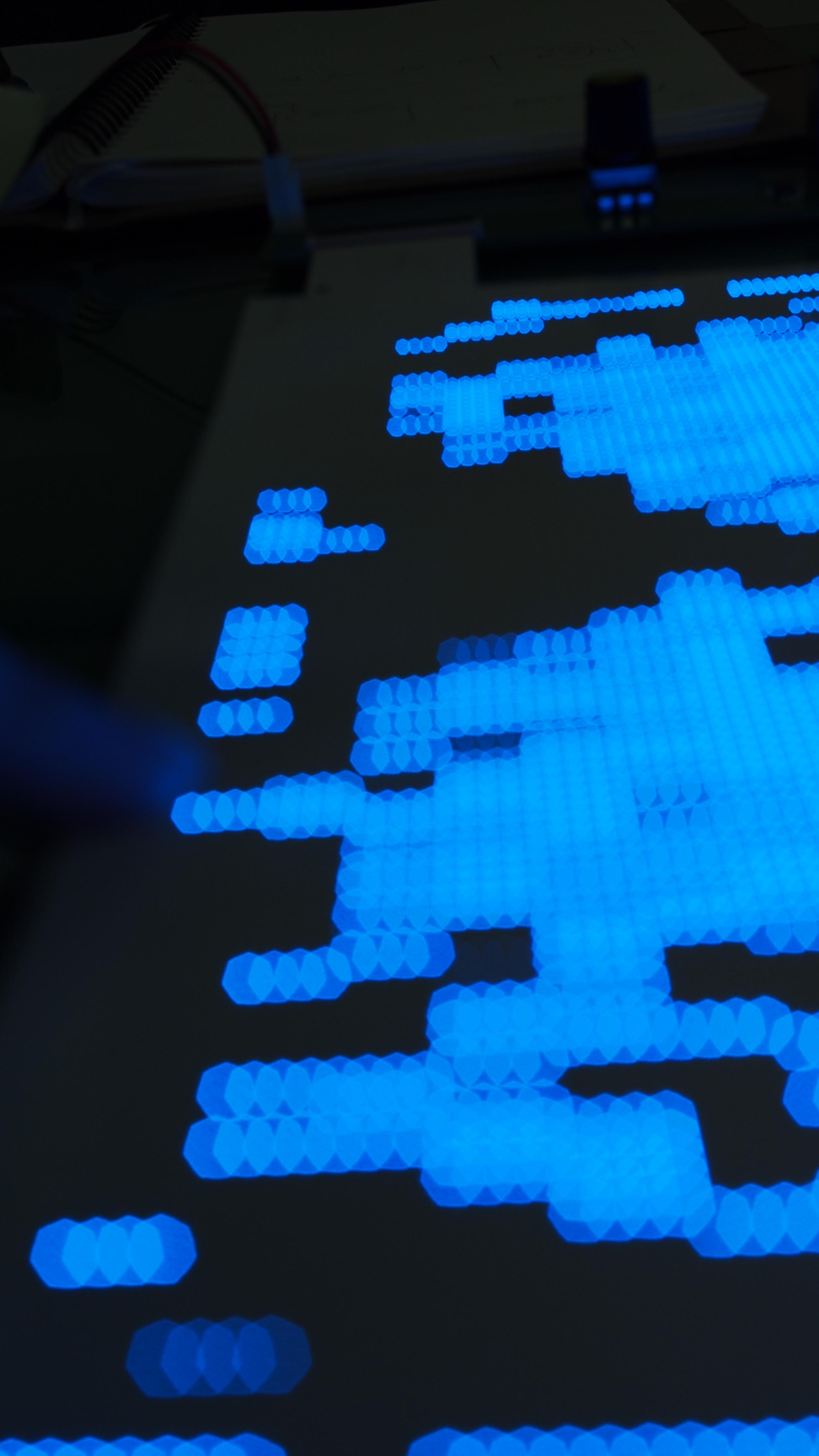

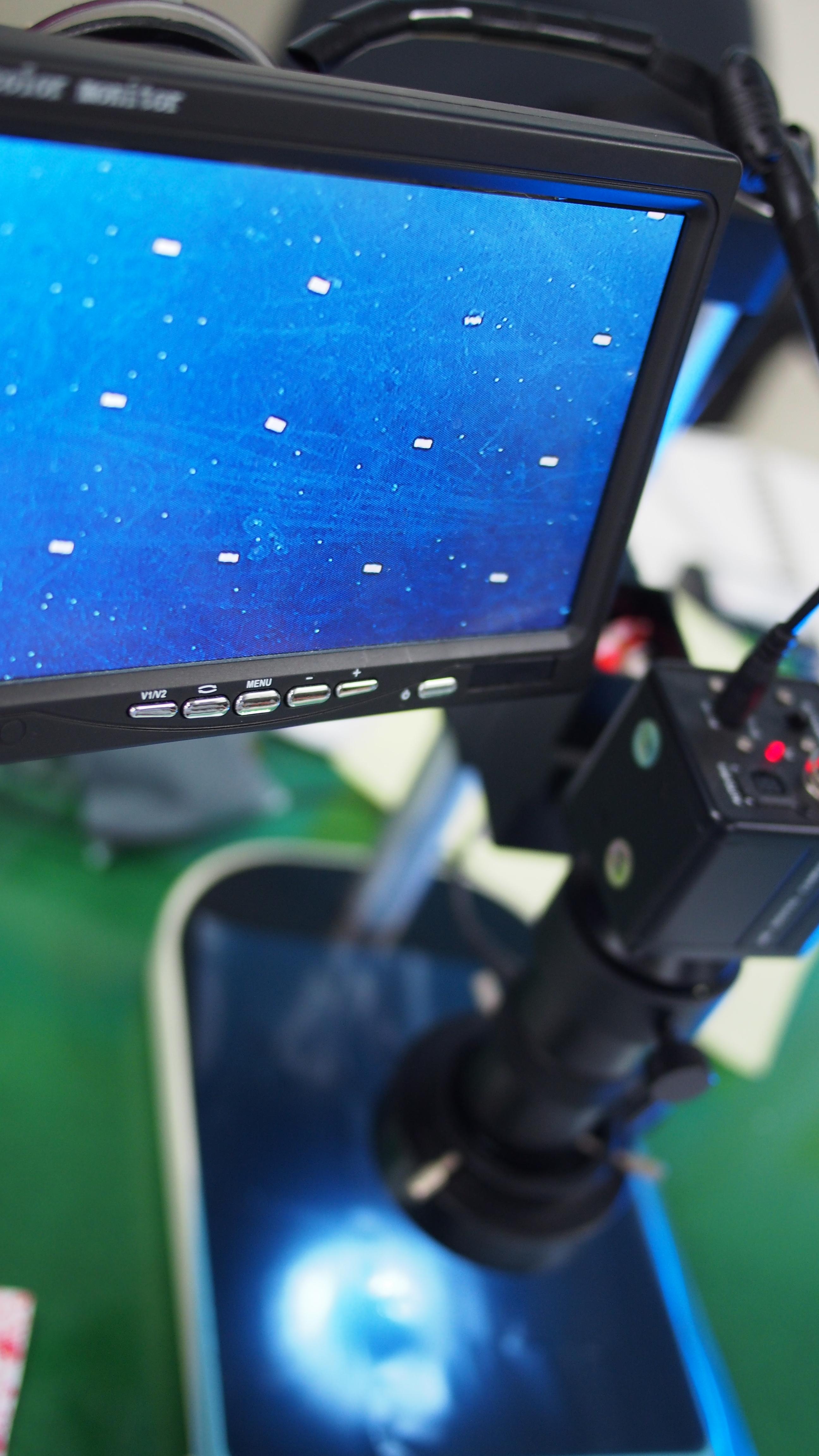

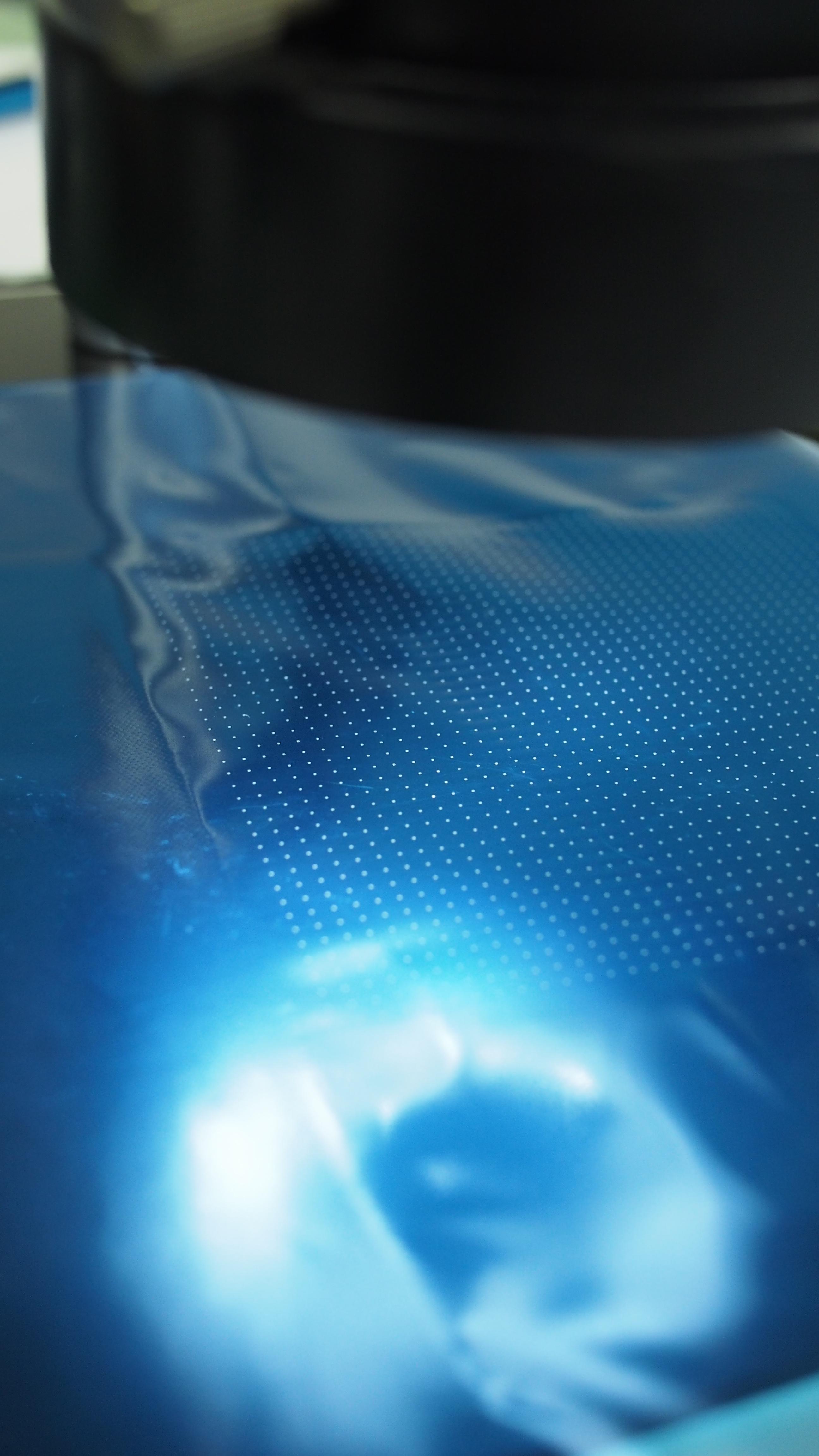

60배 확대 마이크로 Chip LED Bea

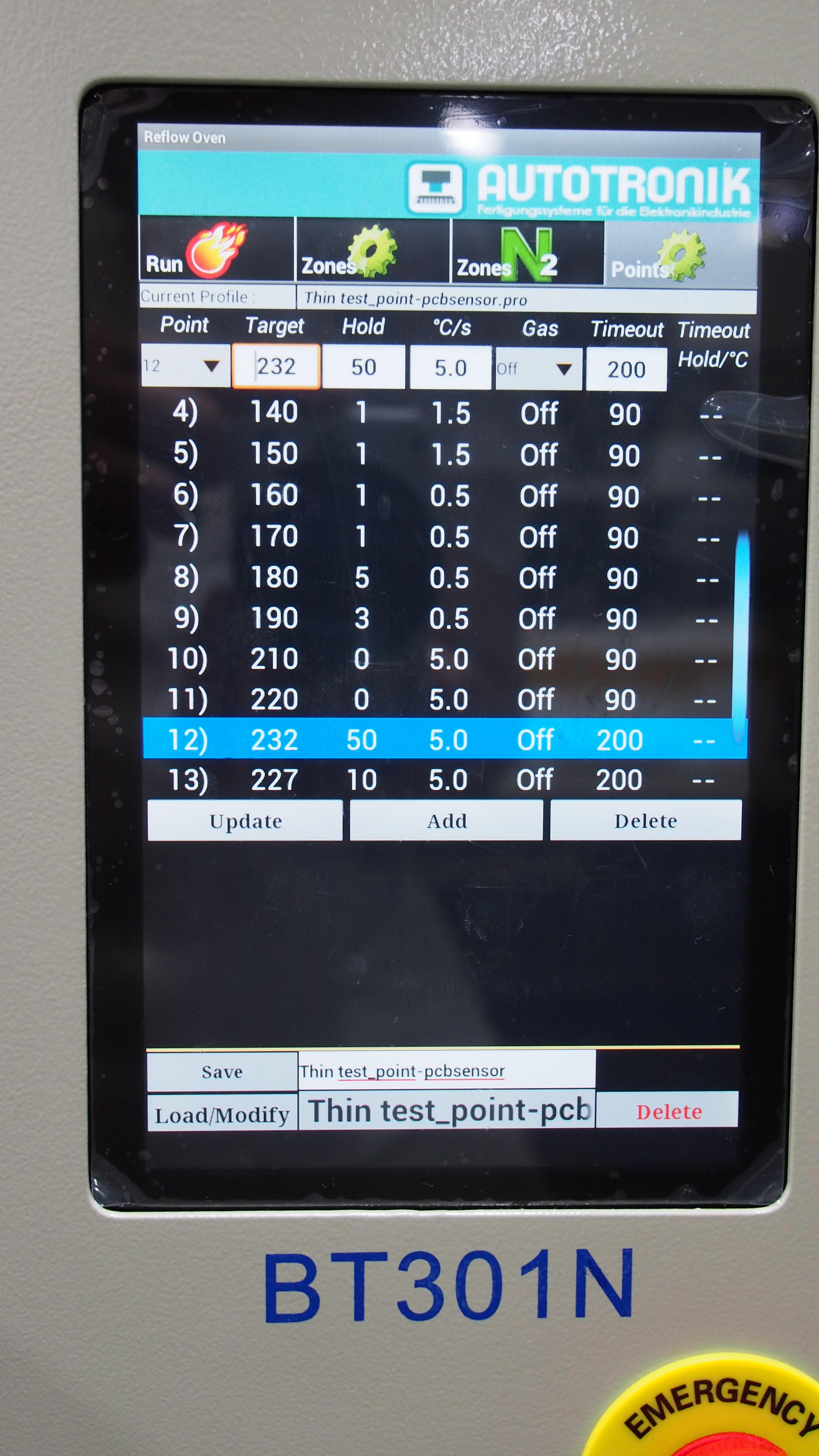

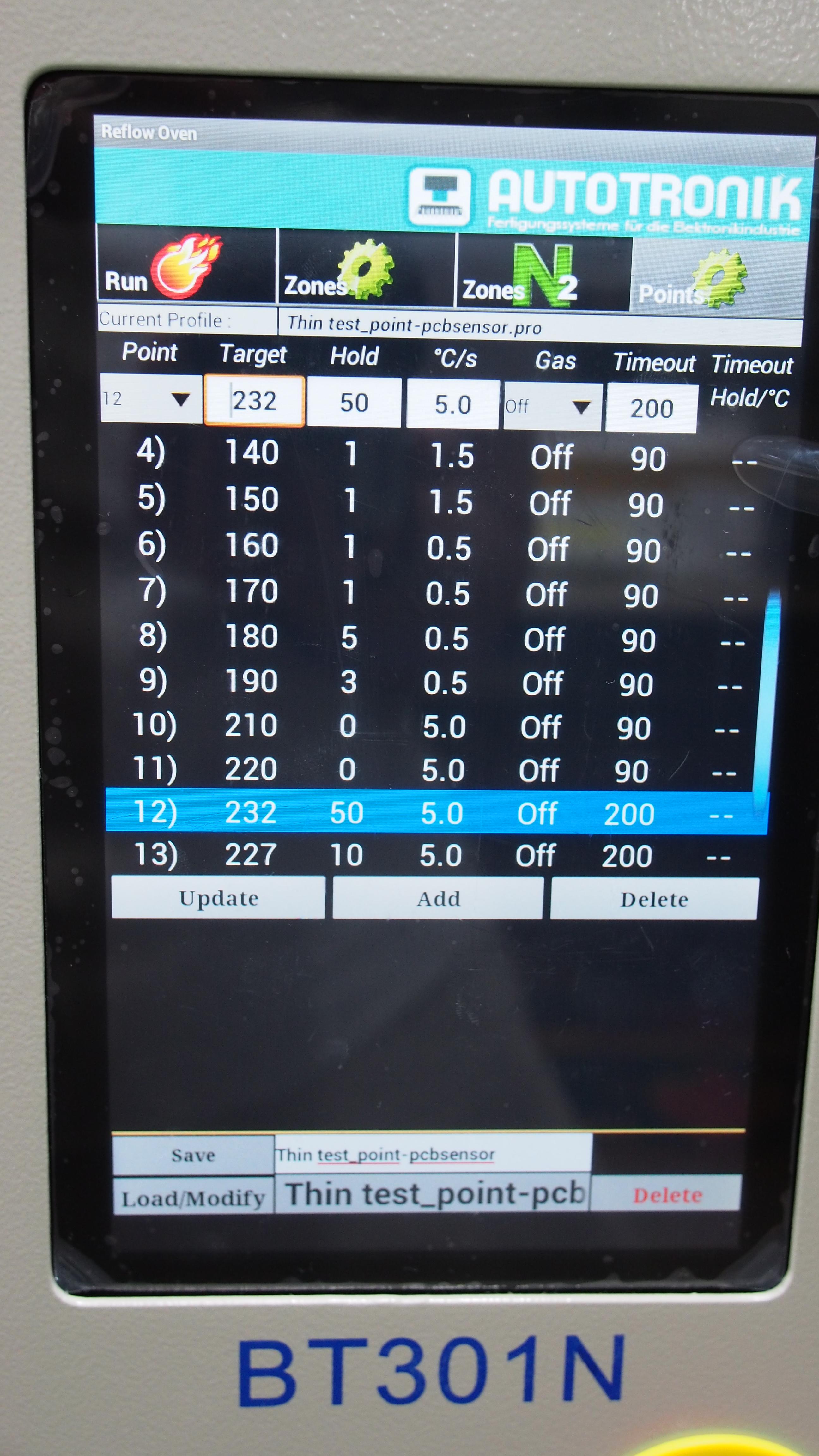

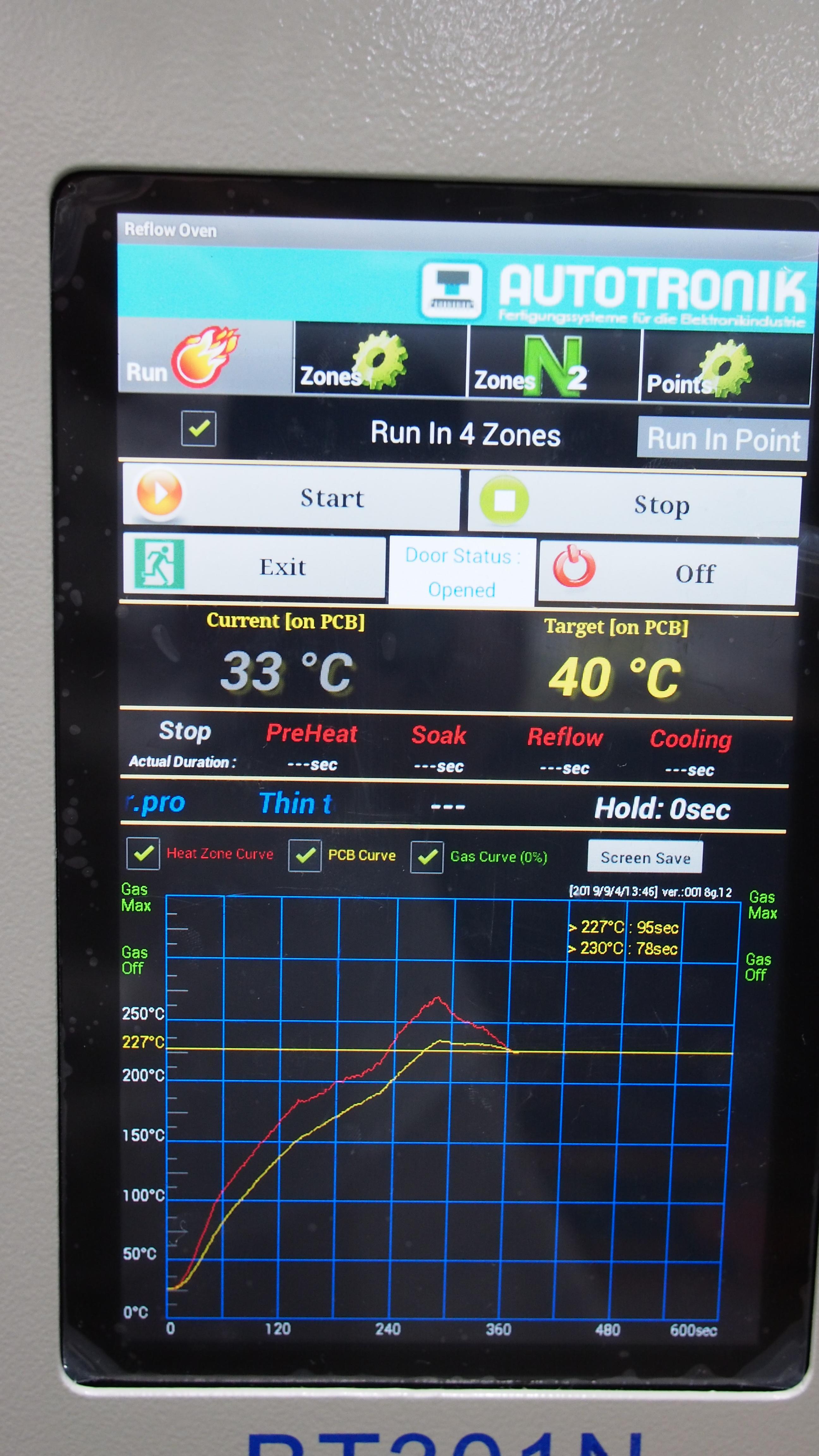

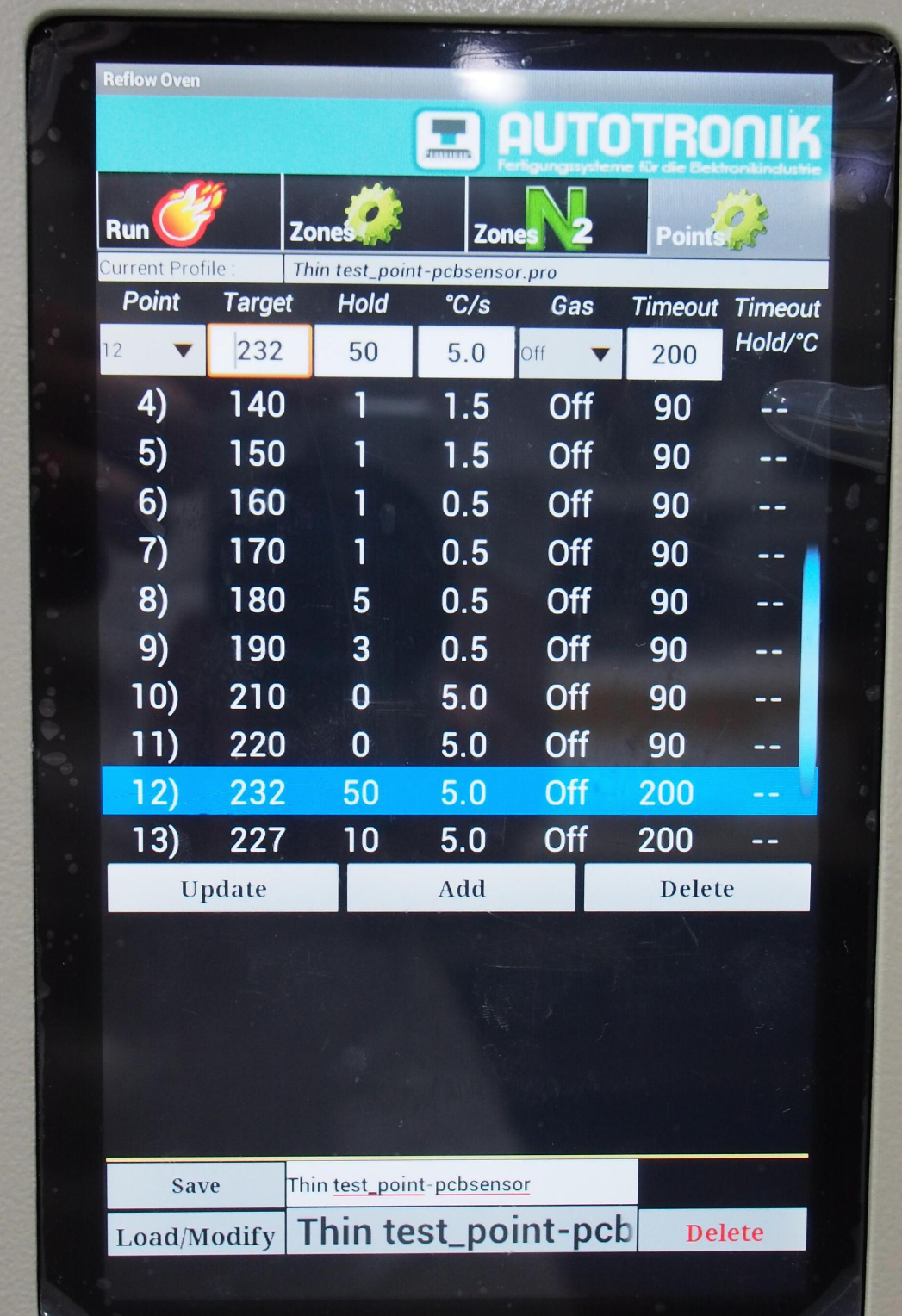

온도 설정 환경

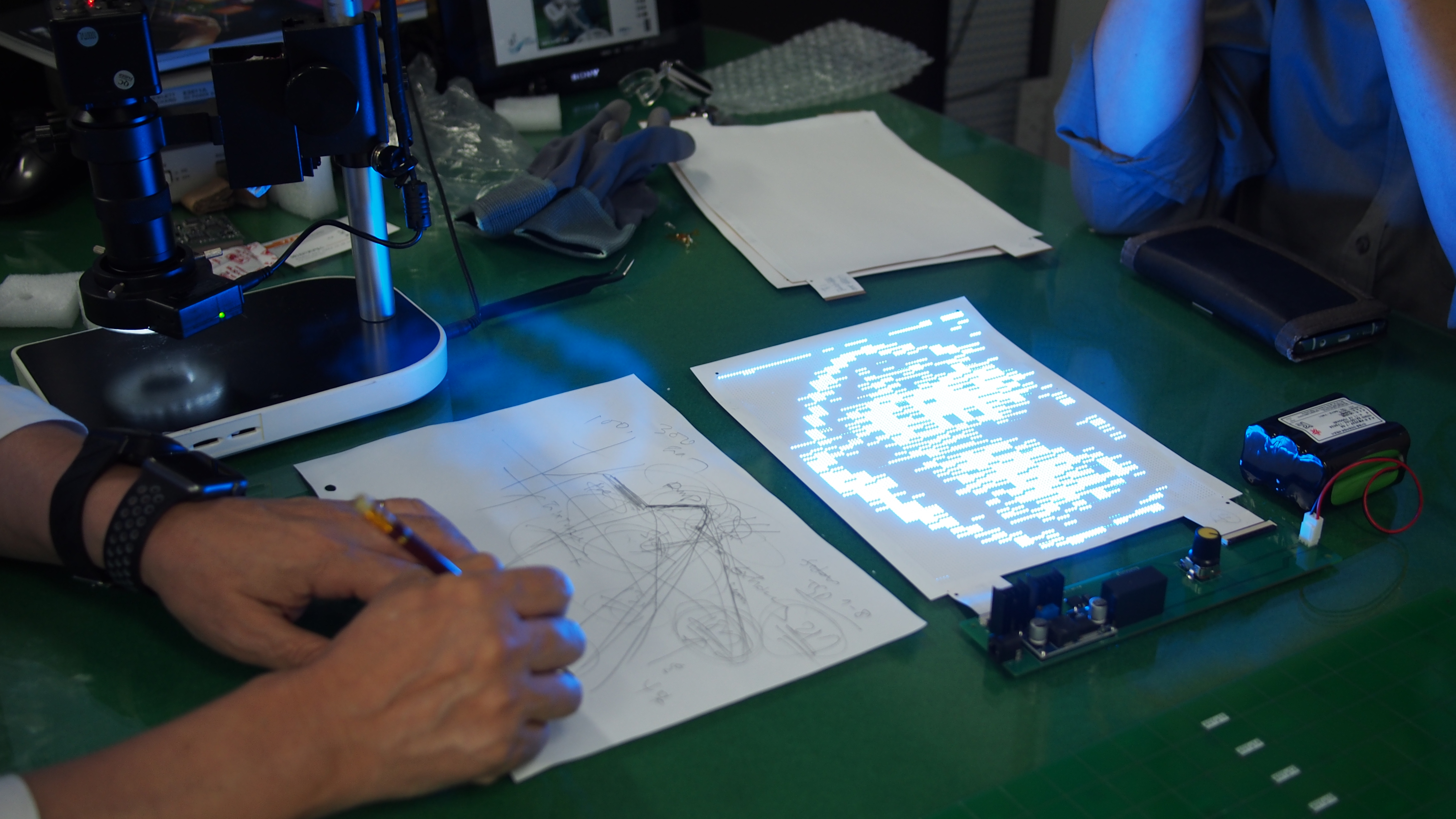

문제 해결을 위한 Meeting
