T5 SMD Device 실장에 대한 자료입니다.
Tape Feeder Docking Rack
T5 SMD CPick & place 장비는 맺가지 장점을 갖고 있는 Lab. Prototype SMD Pick & Place 장비입니다. T5 장비는 연구 개발. Prototype 목적으로 개발된 장비로 양산 장비의 기능과 성능 비하여 차이가 많습니다.
연구개발. 소량 다품종 작업을 위하여 기본 장비 구성 및 추가 선택 사양하기 와 같습니다.
기본 및 선택 사양
○ 기본 29개 Tape Feeders 기본 8mm 기준.
○ 진동 Tube Feeders 기본 구성 4~5개 Stick 장착 가능. 이것은 Tube 넓이에 비하여 사용 공간이 상이함.
○ Under vision 기본
○ 2 Fly Head with 3D Laser Vision Camera 기본 탑재.
○ Auto 5개 Nozzle 교환 장치 기본
○ 진공 Generation 기본 구성. 외부 압축공기 불필요
○ IC Tray 사용 가능 (PCB Size에 따라 유. 무)
○ Bulk Tray 선택 가능
○ Short tape Feeder 선택
○ Gerber 변환 좌표 인식 가능.
○ 29개 tape feeder Bank 추가 선택 ( Total 58개 Tape Feeder 8mm 기준)
○ 12.16.24mm 사용 시 주문 전에 구성 가능. (기본 29개 8mm 구성 범위에. 12.16.24 선택 가능.
이때. 16mm 사용을 할 경우 8mm 공간 2개 공간을 사용하기 때문에 Total Feeder 사용이 적어짐.
추천 : 8mm 18개. 12mm 3개. 16mm 2개. (24mm는 별도 Short tape 등으로 사용 추천)
24mm 사용 시 8mm 공간 4개 사용을 하여야 하기에 Feeders 사용 수량이 적어짐.
24mm 2개 이상은 주문 생산을 하며 , 표준 가격에서 상승됨.

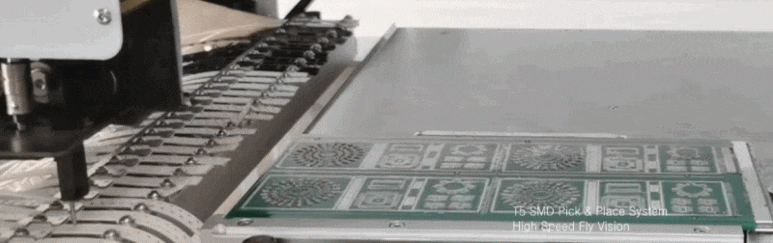

실장 테스트 동영상
Tape Feeders Module

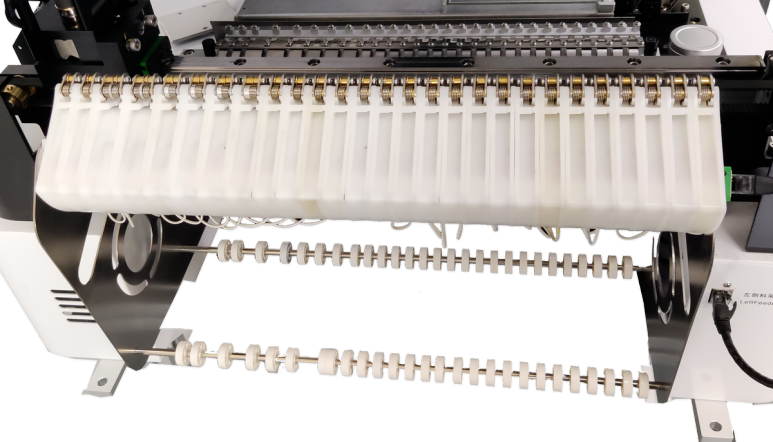

Tape feeder Module 후면에서 사진이다. 윗쪽에 보이는 흰색은 SMD Cover tape 제거 Feeder unit이다.
이 구성은 하나의 Module로 되어 있어 효율적인 관리가능하다. 하나의 Module을 외부에서 tape 준비작업을 하여 Docking 시키어 준다, 이때 전원 . Data 콘넥터를 장비 본체에 연결하여 주면 된다.

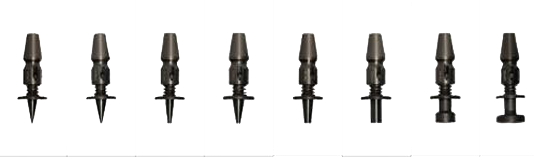

Nzzole
삼성 nozzle 호환된다.
SMD 실장 2head fly Vision System
>> 같이 사용하면 좋은 장비
Stencil Printer
