LED전용 1.2M / 1.5M 실장 Pick & Place. LD812.

LD812V4 / V6. LED 전용 Pick & Place

Long  LED Bar light 생산에 적합한 장비

1.2m  1.5m  1.8m LED 형광등 같이 긴 LED  PCB 생산에 매우 적합한 장비

















LD 812V4 / V6



장비는 3가지 유형으로 있으며, 고객이 PCB Size에 따라 선택하시면 되며, 또한 생산량에 따라 실장 4 혹은 6 헤드를

선택하시면 됩니다.



작업 Conveyor는 기본이며 Belt Conveyor는 별도의 선택품목 입니다.

광고판 긴 LED  PCB를 생산 할 때는 Belt Conveyor 가필요 없으며, PCB를 수작업으로 개별적으로 올려 놓아야 합니다.



Belt Conveyor를 선택하면 대량생산에 적합하게 사용할 수 있습니다.

누구나 쉽게 프로그램 작업 습득 할 수 있으며, 각 Pick & Place head 마다 Fly vision Camera가 있어 보다 정밀한 실장을 할 수 있습니다.



Fly Vision 기능을 설정하지 않으면, 좀더 빠른 속도로 LED 실장을 할 수 있습니다.

이때, LED 크기가 큰 Device의 경우 사용 하여야  합니다.

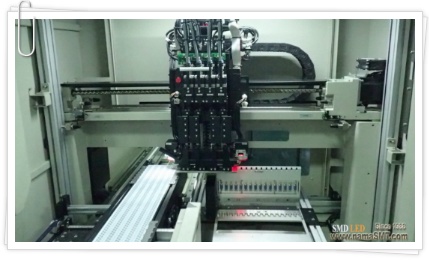

이해를 돕기 위하여 하기 사진을 참고 하시기 바랍니다.







SUMMARY

ｏ True "Vision on the Fly Alignment  ｏ Assembles LED boards up to 1200mm / 1800mm  (opt) long in a single pass  ｏ Positive air puffing at the pick -up nozzle ensures release of 'sticky'      LED components during placement  ｏ Large working platform allows multiply PCB production in one stage  ｏ Uninterrupted production by auto-selection for alternative when feeder is empty.









• The SMD placement machine LD812 has been specially designed for use in the LED PCBs medium and high production quantities The machine supports the processing of printed circuit boards with a length of up to 1200 mm (optionally up to 1800 mm ) .



• Controlled air surges at the pick-up nozzles ensure the release of the " sticky " LED components during placement . Using the auto- selection system can be controlled to alternate feeder for empty indents without interruption to produce . In addition, allow the feeder band connections to minimize production interruptions.



• Heavy welded frame ensure precise placement even at high speeds . The multi- head support achieved placement rates up to 15,000 / 18,000 ( 6 head ) Componets / Hour.



• The model is equipped with an optical centering system that allows image processing directly on the placement head "Vision on the Fly" . Equipped with a dual conveyor system and intelligent software a high placement rate and efficiency in the pick -and-place process is guaranteed.











 Autotronik-SMT 회사의 다양한 장비가 있습니다.





사진으로 보기







Autotronik 장비는 모든 프로그램이 동일프로그램으로 사용되며

Unversal Cad 변환. 원격제어 . 원격유지보수 가능.

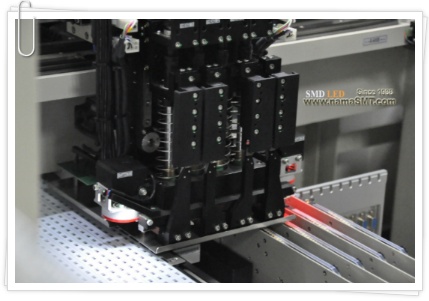

실장 헤드내 Fly Vision이 있어 정밀실장. 빠른실장이 가능.

실장헤드는 3.  4. 6개 종류가 있다.

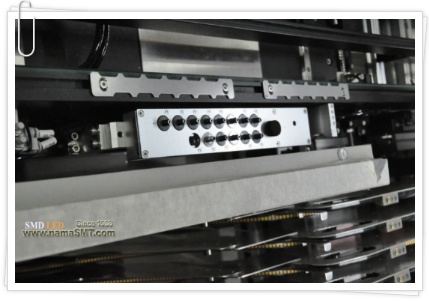

  Auto Nozzle Change unit 선택으로 다양한 부품 자동 실장이 가능하다.





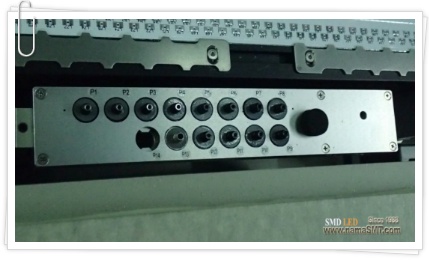

Feeders Bank는 기본 16개 기본제공 8mm 기준.





1.2m up to 1.8m  한번에 LED 실장





고 해상도 "2개의 티칭 Camera"로 고정밀하고 보다 빠른 프로그램 가능.





Conveyer 자동 폭 제어  좌/우 Fumction

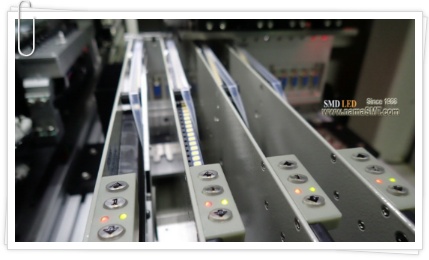

전자식 Smart Feeder 방식

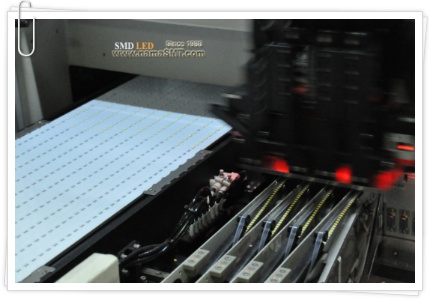

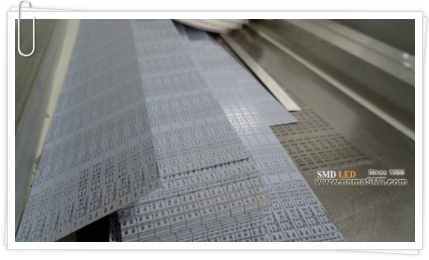

   실장을 위한 1.2m Stencil . LED Board.  Reel자재 들..

















      기타 장비사진

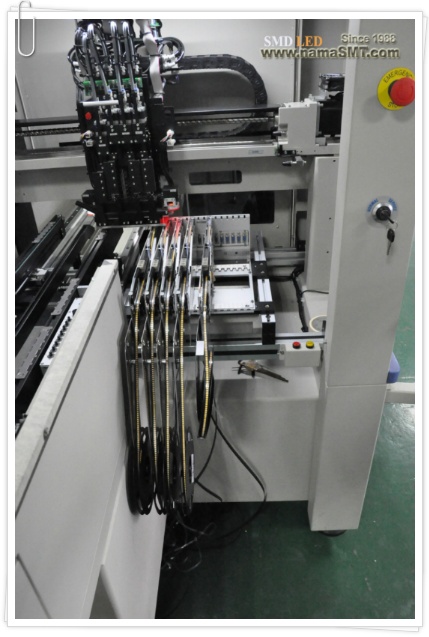

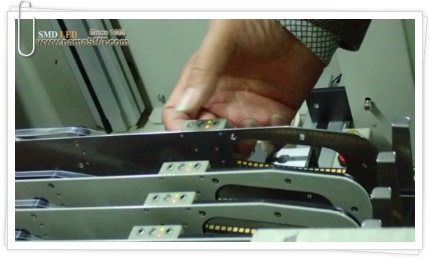

   Feeder는 최대 600mm Reel  Big Size 장착 가능.

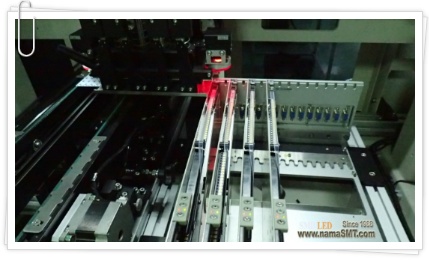

  LED . IC.  TR. 저항 등 다양한 부품 16 종류 Feeders 사용이 가능하다

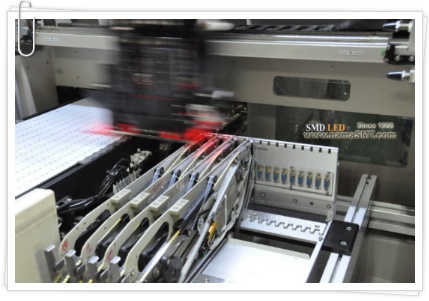

   빠른 실장 작업







   Master key가 있어 프로그램 변경 시,

Master Key  및 Pass word를 통하여 Edit / 접근 제한을 한다.
