세계 유수 LED. 반도체 Lab .QC Prototype
Small Reflow 가장 널리 사용되는 RP6 Small Reflow에 대한
사진으로 분석 하여보자.

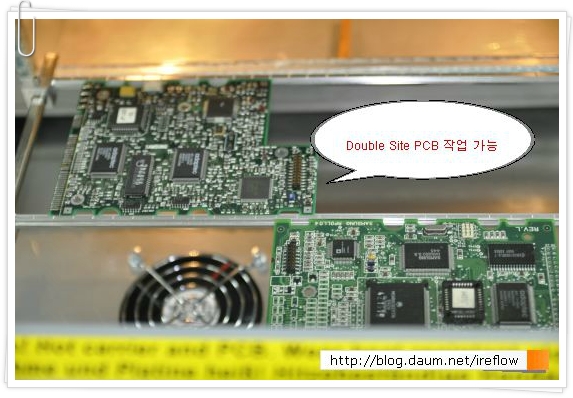

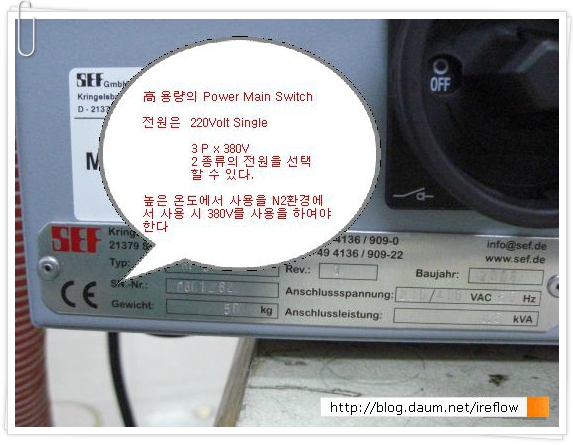

RP6 장비는 2종류가 있으며 N2에서 Real Temperature 300'c 이상의
환경에서 사용하기 위하여 220V 단상으로 냉매 N2 Gas의
온도을 순간 온도 가속 8~15''c /sec을 상승시키기 위하여
3상 380V의 N 전원이 필요하다.
6. 장비 Technical Data
| 1 | 장비 Size (D.W.H) | 750 x 650 x 440mm * Drawer open 시 1000mm(w) | |
| 2 | Electrical Power | 220V Single / 3 Phase x 380V + 220V ( N2 300’c 사용시 : op ) | |
| 3 | Work Area | Min 10 x 10mm ~ up to 200 x 300mm / height: 40mm | |
| 4 | Max Temperature | 280’c~300’c (no use N2) / N2 에서 300’c 사용 시 3 x 380V (op) | |
| 5 | Air Recirculation | Approx 60m3/h | |
| 6 | Exhaust Air Hose | Connection 60mm | |
| 7 | Sound Pressure level | < 70 db (A) | |
| 8 | PCB Cooling | 2 Ventilators variable | |
| 9 | Interface | 1 x USB 1.1 (12Mbit/s) Windows XP. 2000.Vista | |
| N2 | 4 Bar (N2 level Meta and regulator Adjust Control) option |
다양한 Full Air Convection Conveyor type Reflow

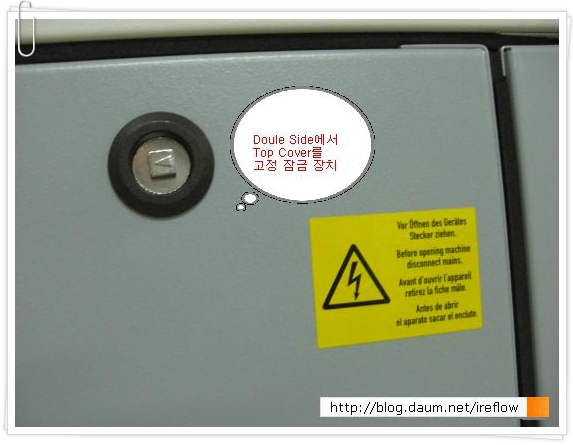

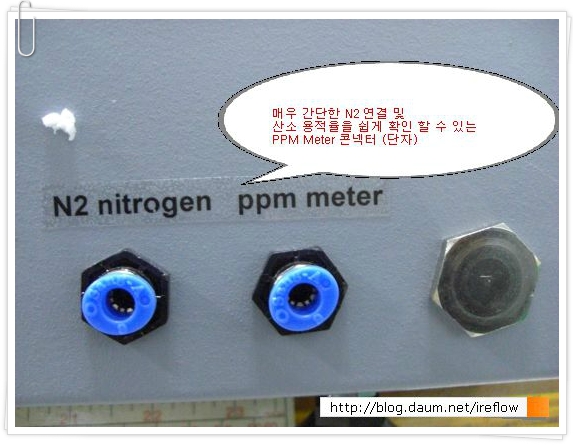

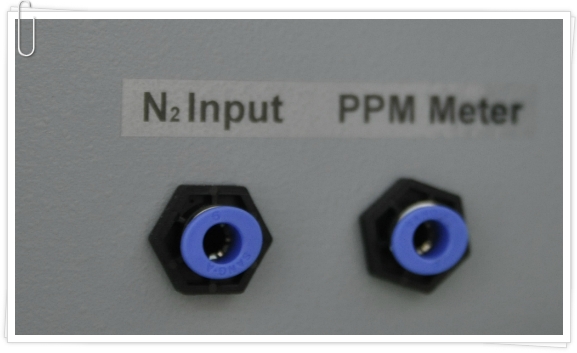

N2 입력 과 O2 PPM을 측정 하는 단자가 있다.
More 20 Multi Step 온도 제어

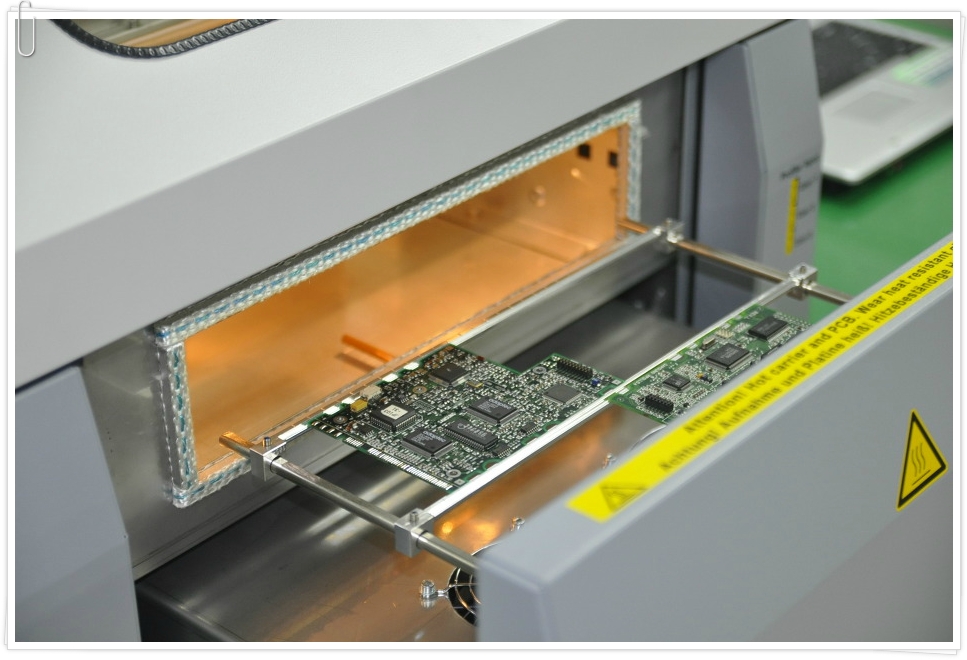

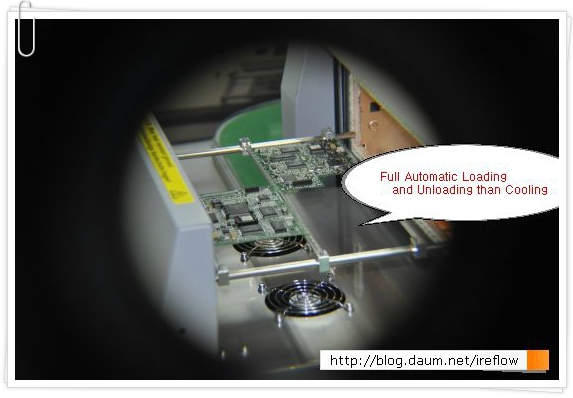

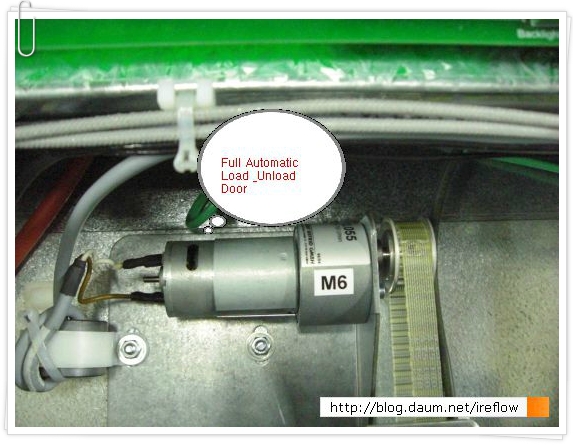

자동으로 Door Loading & UnLoading 된다

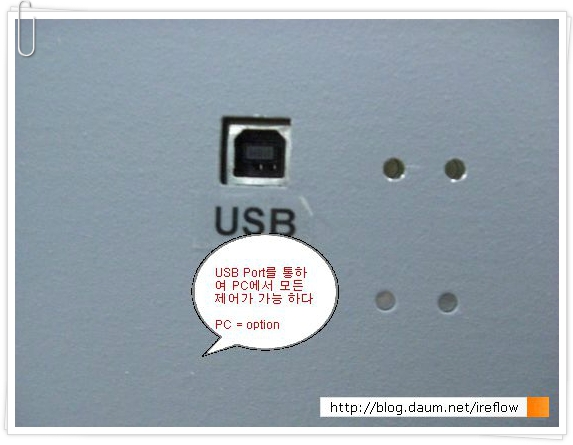

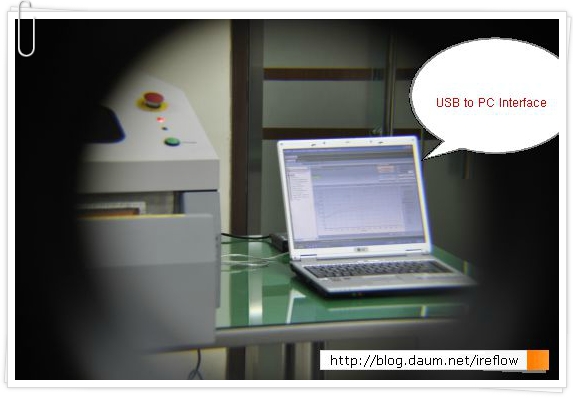

USB Interface
외부 전원 노이즈 2000V 까지 견디는 필터기능 내장

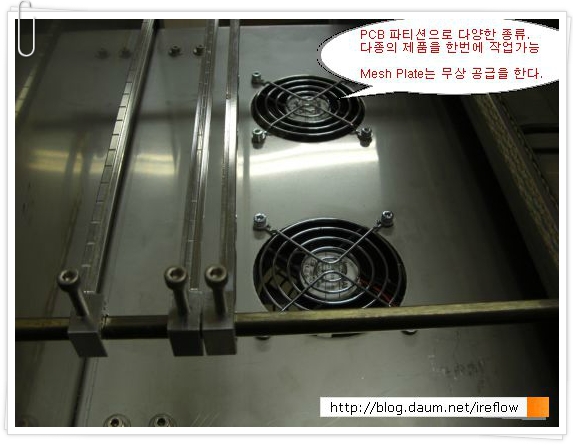

Cooling Fan Speed 조절 및 Timer 조정 설정가능

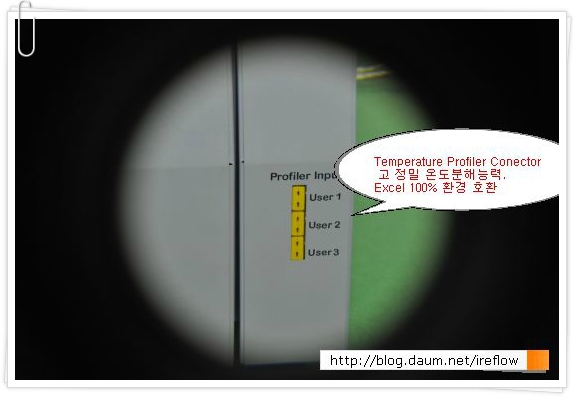

0.1 sec 간격으로 축정 3개 체넬의 온도 Profiler가 기본 내장 되어 있다
측정된 data는 다양한 Aapplication 및 Excel 변화 환경에서
Profiler에 대한 Data 분석이 뛰어나다
N2 제어을 2단계 설정을 할 수 있다
Regualtion하는 기능 과 자동으로 N2제어을 하여 준다.
