2. 301 [탁상용]/2-2. 301N 장비제원 및 특징-종합

301N 장비 제원 및 특징. 1장 스마트 다기능 정밀제어

allreflow 2021. 11. 8. 17:40
728x90
1 Smart 기능 및 정밀 제어 Reflow        Android Platform 환경
2 2가지 운영 모드 JEDEC 환경. Points: 전문가 운영 모드
3 온도 구간 자동 Idea 제시 온도설정 잘못되었을 때, 알림 기능







1장. 다기능 스마트 기능의 소개 내용 입니다.




부품신뢰성 Reflow 장비 제원

부품신뢰성 Reflow 301N 장비 제원

301N Desk small reflow

301N Desk small reflow










1. Smart 기능. 정밀 제어     Android Platform 환경

301N Batch reflow Smart 기능의 장비입니다.  온도 파라메터 설정 시 온도. 시간 오류 입력하면 자동으로 알림 기능 있으며, 설정된 온도 실행 후 Melting  Reflow 구간 온도/시간 연산하여 준다. 구간 Heater  PCB 센서 2가지 온도를 연산기능 있다. 또한 N2 구간 설정에 대한 Parameter 값 실행 상황을 LCD 에 실시간 보여준다.





full Automatic N2 Control





Real time Heater & PCB Sensor 온도 Display . Melting & Reflow 구간 자동연산






동영상. 화면설명

301N 화면 상세 설명











JEDEC ( Zones ) 운영모드 :



JEDEC(Zones)모드

JEDEC ( Zones ) 운영모드



l  Set (Zones) 구간 모드에서 4구간 온도/시간 입력으로 누구나 간편 운영가능

l  잘못된 입력 값 설정하면 알림 기능.

l  설정을 하면 초당 온도 상승을 계산하여 보여준다.





JEDEC 환경의 4개구간 온도 . 유지 시간을 설정하면 된다,

누구나 간편하게 장비 운영 가능 기능이며, 잘못된 온도 파라메터 값 설정 시 , 장비에서 자동 연산하여 새로운 설정 입력을 요구한다,  설정된 온도 값을 실행을 하면 실시간 온도 Profile Graphic 형상이 화면에 Display 된다.



온도 파라메터 값 설정을 장비 실행을 하면 위 그림 과 같이 실시간 장비 진행상황을 볼 수 있으며 화면 Capture 가능하다.














 Points 모드 운영방법. 전문가용

Points 모드



Points 모드 운영방법. 전문가용

l  Points Mode [전문가용]:  온도 특성에 대한 온도분석 for Lab. QC.

l  어떠한 온도 Profile 구현 가능.

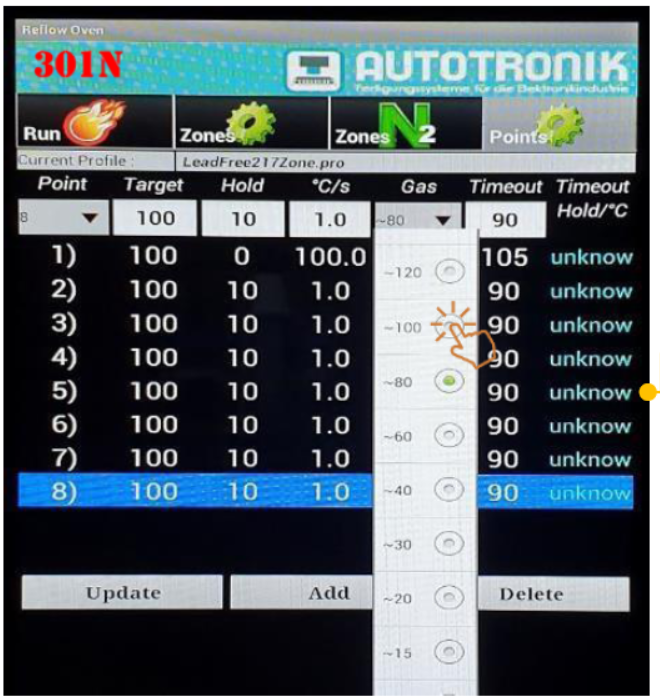

아래 내용 과 같이 Points 모드의 "파라메터 프로그램" 설정 을 볼 수 있다.  이 운영 프로그램에서는 1개 Zone 구간에서 최대 100구간 까지 Zone Step 환경을 사용 할 수 있다.



설정에 있어 타켓온도 / 타켓온도 유지 시간 / 초당 온도 상승시간 / N2 Gas 투입량 / Timeout 등의 다양한 입력 모드에 사용자가 원하는 필요환경의 값을 입력 가능하다.  타켓 온도 유지시간 과 초당 온도 상승 시간 설정 실행을 하면 Time out 시간이 잘못 입력된 값으로 온도 유지가 되지 못하면 자동으로 문제된 Step 구간을 알려 준다.  이러한 부분에서 수정을 한 후, 재 실행을 하면 된다,  이러한 설정에 따른 결과에 대하여 Idea 제시하므로서 원하는 온도 구현을 보다 빠르게 최상의 온도 구현 가능하다.



N2 투입량은 OFF . ~15 ~ 120% 까지 선택가능하다.



N2 모드 실행

JEDEC 모드 와 같이 Points 모드 역시 실시간 온도 프로화일 및 화면에서 Reflow 구간 진행상황을 모니터링 가능하다.

온도 프로화일, Heater 온도 및 PCB 센서 온도 실시간 화면에서 모니터링 가능하면 화면 capture 하여 Email 전송을 할 수 있다. 측정 과정에서 Melting & Reflow 구간 머문시간 최대온도 등을 자동 연산하여 보여준다.










온도 프로화일 생성 자동 연산기능 =

Melting 구간 및 reflow 구간 자동연산

위 그림 과 같이 Melting 구간 reflow 구간을 자동 연산하여 Heater 온도 및 PCB센서 온도 위치의  Melting & Reflow  2개 구간을 자동 연산하여 보여준다. 이러한 data 통하여 최상의 reflow 온도 환경의 Soldering 구현을 보다 빠르게 구현 할 수 있다. 이 화면을 capture 가능하다.



N2 진행 상황. 투입량 등을 화면에서 모니터 된다,  이러한 자료는 N2 투입에 대한 Miss 설정 확인하는데 도움이 되며 제품 생산 통계괸리에 졸은 자료가 된다.











자동 온도 연산기능



온도 프로화일 생성 자동 연산기능
