1. Best 신뢰성 Reflow/1-2. RK 41(51)

Small reflow 탁상형 RK-41 장비 특징

allreflow 2021. 9. 16. 17:39
728x90







RK41 장비는 저탄소 소비의 장비 입니다, 다른 동급장비에 비하여 절반이하의 저 소비전력의 장비 입니다. 2019년 EU 친환경 장비로 선택된 장비이기도 합니다.  소량 다품종 생산에 적합하며 Chamber내 온도 제어-.+1'c 이다 . 또한 온도 정밀도 매우 높아 방산, 우주항공 분야의 Reflow Soldering 공정이 사용을 너리하는 장비이다.







고품질 솔더링 구현의 최고의 장비.   N2 제어 가능하며 이러한 N2 사용으로 고온환경의 reflow 시 부품의 산화방비를 예방하고 Void 예방하고 보다 고품질 솔더링 구현 가능한 Reflow이다.

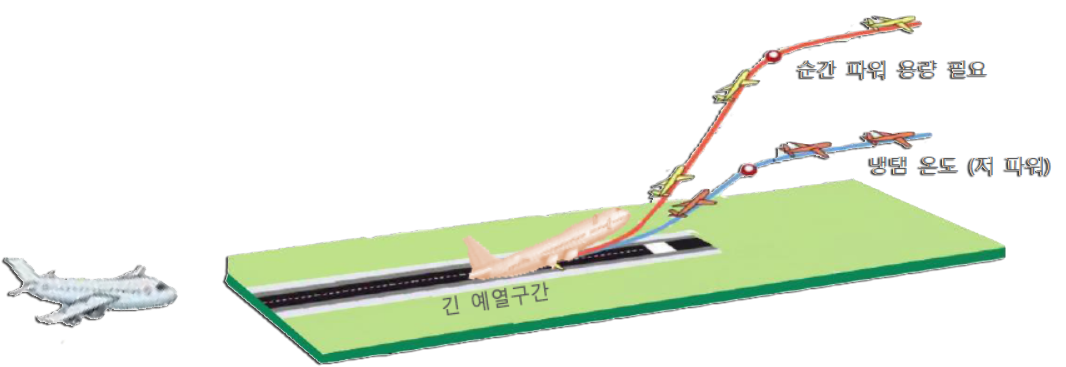

작업부품 소재에 따라 예열구간 온도 시간 설정이 상이하다.














장비의 안전 기능



EU 안전등급을 모두 승인 받은 장비이며 hardware 안전 장치 와 Software 안정 기능을 모두 같은 장비이다.



  • 과전압 자동 차단기능
  • 누전 자동 차단기능
  • 과열방비를 위한 개별적 heating Zone  Short Down 기능
  • 전 / 후 비상 차단 Emergency Switch
  • Chamber내 개별적 Zone 구간 온도센서에서 과 온도 인식시 자동 Heating Power Short 기능 등의 2중 안전 장비가 있습니다.



가장 많은 용도로 사용하는 부품 신뢰성 용도의 적합한 기능 및 성능의 Reflow


















Touch Screen / 온도 프로화일 측정기능 / 다양한 Interface Port 등이 있습니다.








Interface Port :













Control for PC  Software :





 Reflow 환경 조건을 한번에 입력하여 순차적으로 자동 제어를 하는 기능이다

또한 Conveyor Speed Multi 기능으로 사용 할 수 있어 다양한 Application 가능한 Reflow이다.










개별적 다른 온도 / 연속적 작업을 위한 기능

 콘베이어 속도 / Zone 구간 온도 환경 저장을 많이 할 수 있수 있으며

이러한 상이한 온도 변화를 연속적으로 작업을 할 수 있다.

단. 장비가 온도 변경된 온도에 도달이 되면 녹색등으로 점등되며 이때 작업이 준비되었다는 신호이다.

이러한 환경을 무인 작업을 위하여 Load .unloader 사

용을 하면 보다 효율적인 작업을 할 수 있다.





건조 Curing 기능으로 사용시 최대 Conveyor  통관시간을 60sec에 10mm 저속 이동 가능하다

이때 Chambem 통과시간이 " 1시간 40분 " 소요된다.



Reflow 작업도 다양한 Application하여 신뢰성 환경 시험에 적용하고 있다.

고개사양에 따라 프로그램 제작 공급 가능하다. 비용은 별도 상이하다.

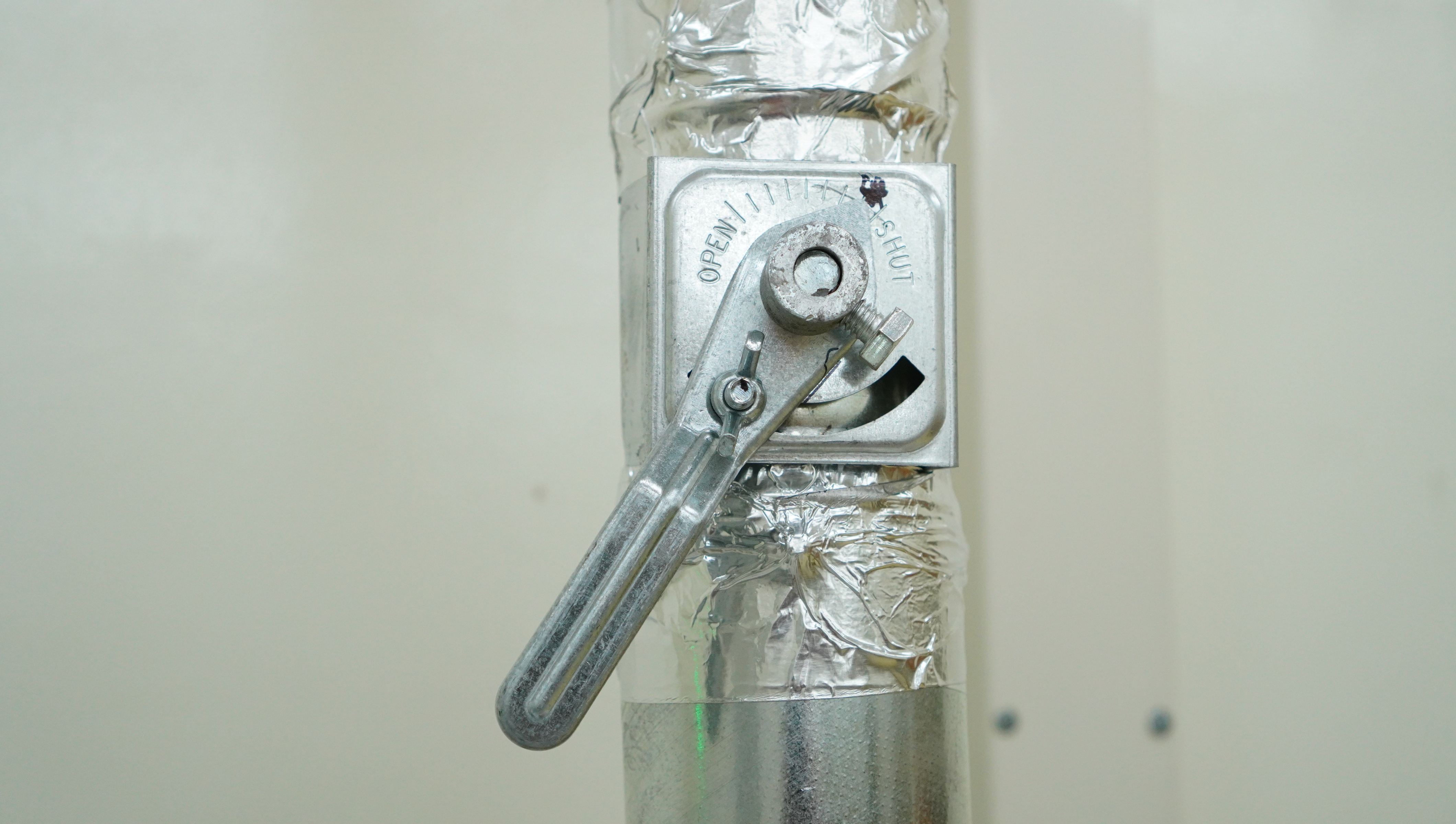

베기부는 땜퍼를 사용하여 적합한 배기가 되도록 하여야 한다.

과 배기량이 되면 Chamber Heater 계속작동하여 Heater 수명이 단축된다.

배기능 시간당 180m3/Hr 양이며, 담배연기 배출정도의 소량의 배출이 되어야 한다.









전원 Main Switch

heater는 최대 7Kw이며 평균 3~4Kw 소비되느 저 전력 소비의 장비이다.













장비운영은 Softpower 방식으로 측면의 Start Key 눌러 주면 자동 Reflow system 자동 Booting 되는 방식이다.

LCD 화면에서 Short Down Switch Oven 를 누르면 60'c  이하의 Chamber 온도가 되었을 떄, 자동 OFF 된다.











LCD  Control 화면 제어



온도 설정 간편하게 설정을 할 수 있으며,  실제온도 와 설정온도 2가지로 화면에 표시하여 준다.

왼쪽 상단은 작업명을 기록하며 사용자 이름을 등록 할 수 있다.



콘베이어 속도는  +.-  가감을 할 수 있으며, 일시정비 기능 가능하다.



Reflow는 4개의 운영 모드로 되어 있다

  •   Reflow 시작 / 정지
  •   온도 프로화일 작업
  •   장비 Setting
  •   Recipes





온도 설정에 있어 상한 온도 관리 /  온도하측 제한 관리를 설정 할 수 있다. 설정된 온도 벗어나면 경고-음  알린다.

+.- 5'C 가장 널리 사용한다,



Melting Point 온도를 설정하면 자동으로 Reflow 구간의 소요시간을 연산하여 알려준다.   이곳에서 Belt Speed 제어 가능하다.







온도 프로화일 작업에 있어 각 Zone 구간온도를 실시간 보여주며 , Zone구간 온도 설정을 하면에 동시에

표시하여준다.











장비의 정보 및 판매자 정보를 화면에 있어 유지보수등을 위한 업무에 효율적이다.

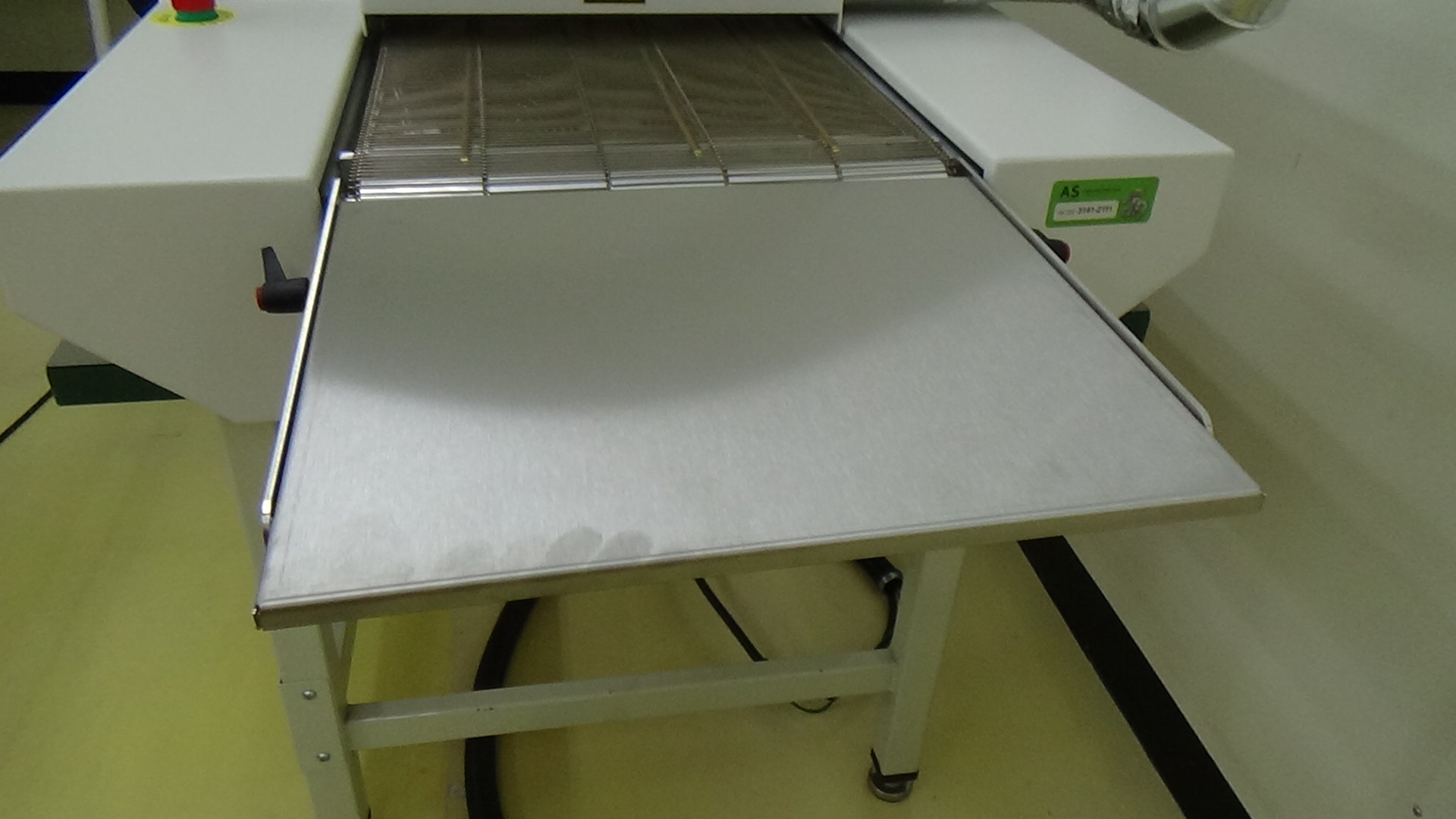

장비의 Unload는 각도 조절가능하다.

다른 작업공정 과 연동하여 사용하거나 작업물이 끝나 자동 보류 및 하단으로  이송이 가능하다.












Tower Siganl lamp는 장비의 환경을 알려준다,











Cooling 공정은  안전하게 냉각을 하여 준다.  RK31 Reflow

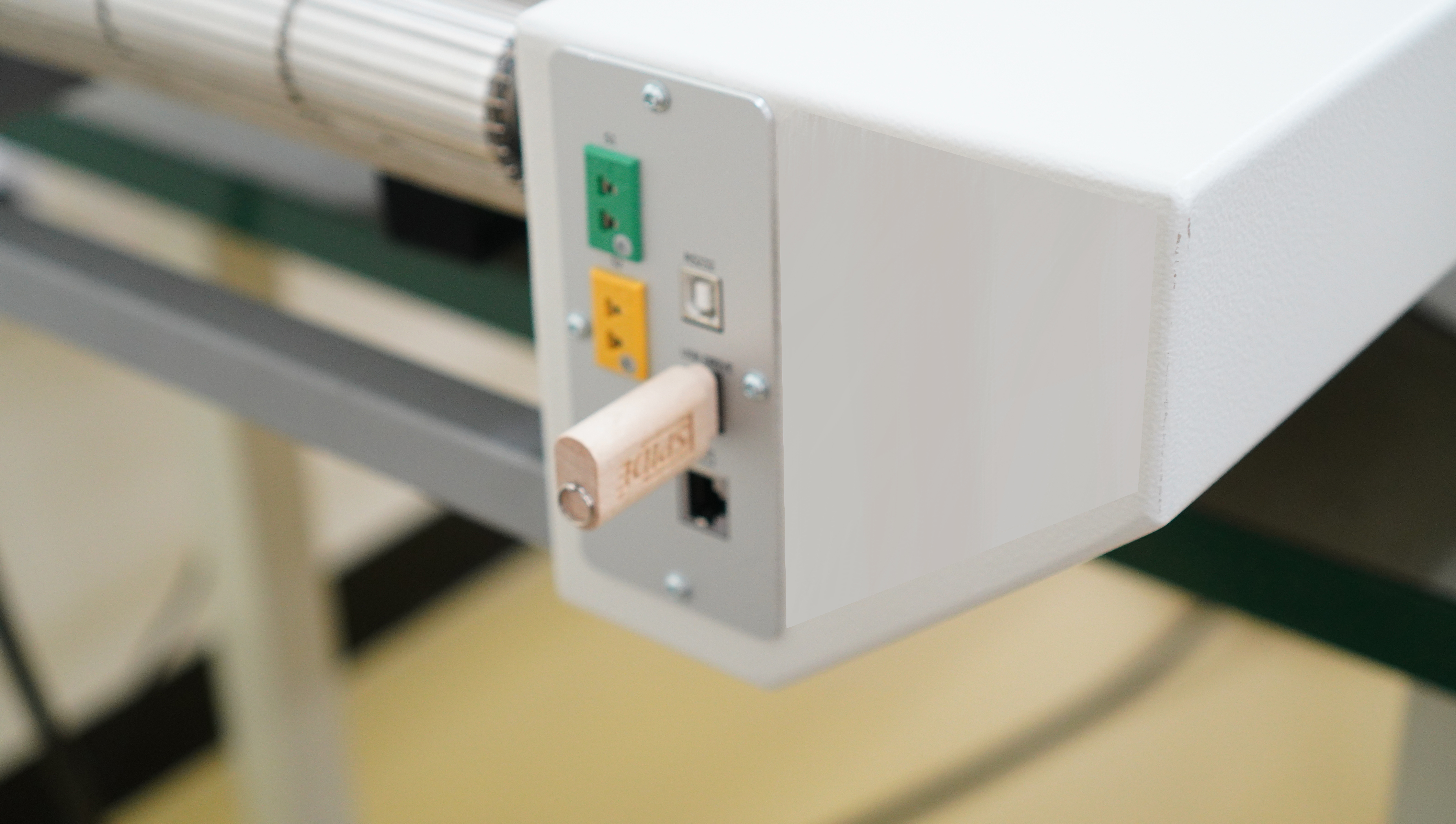

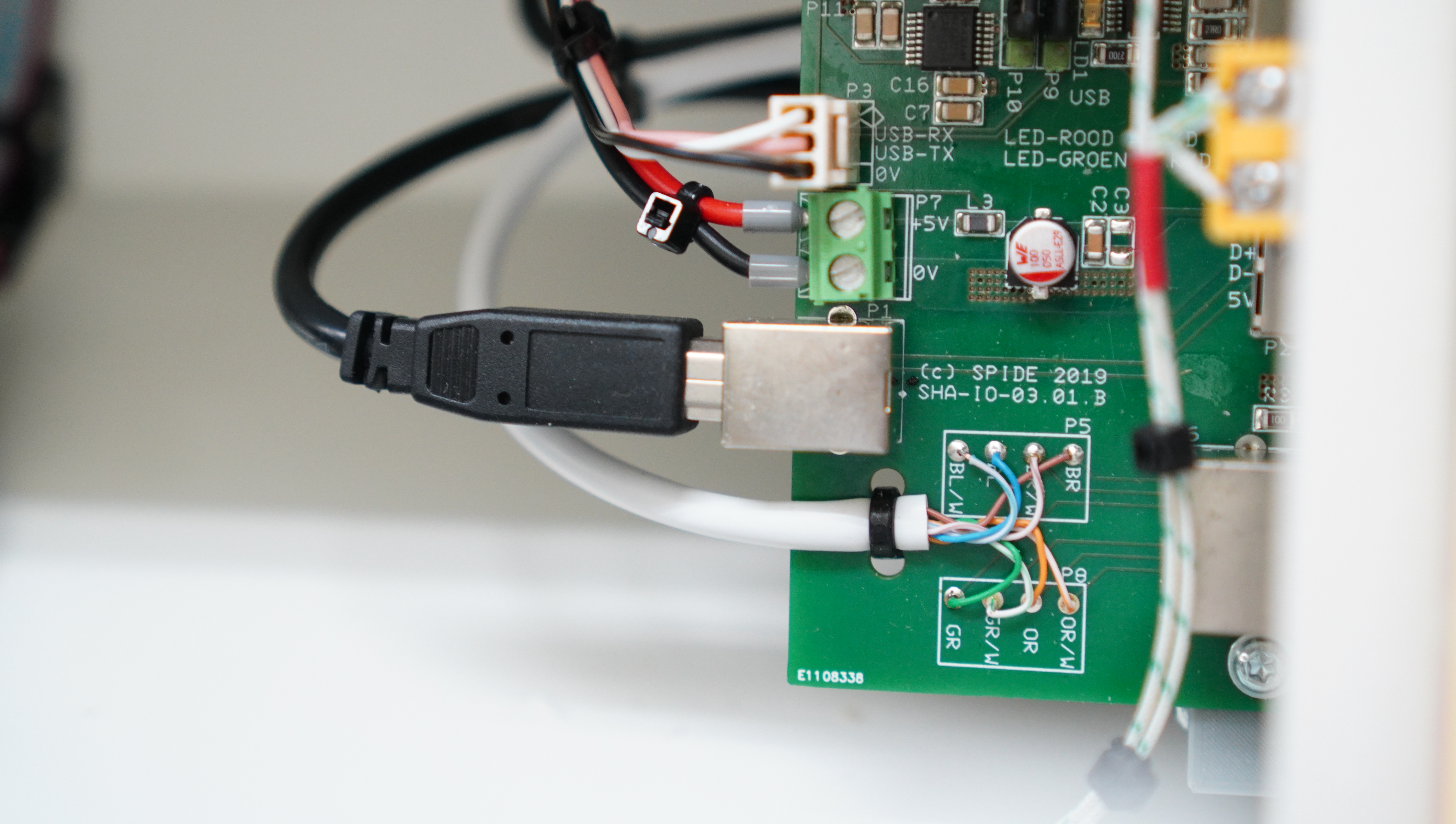

Interface 회로

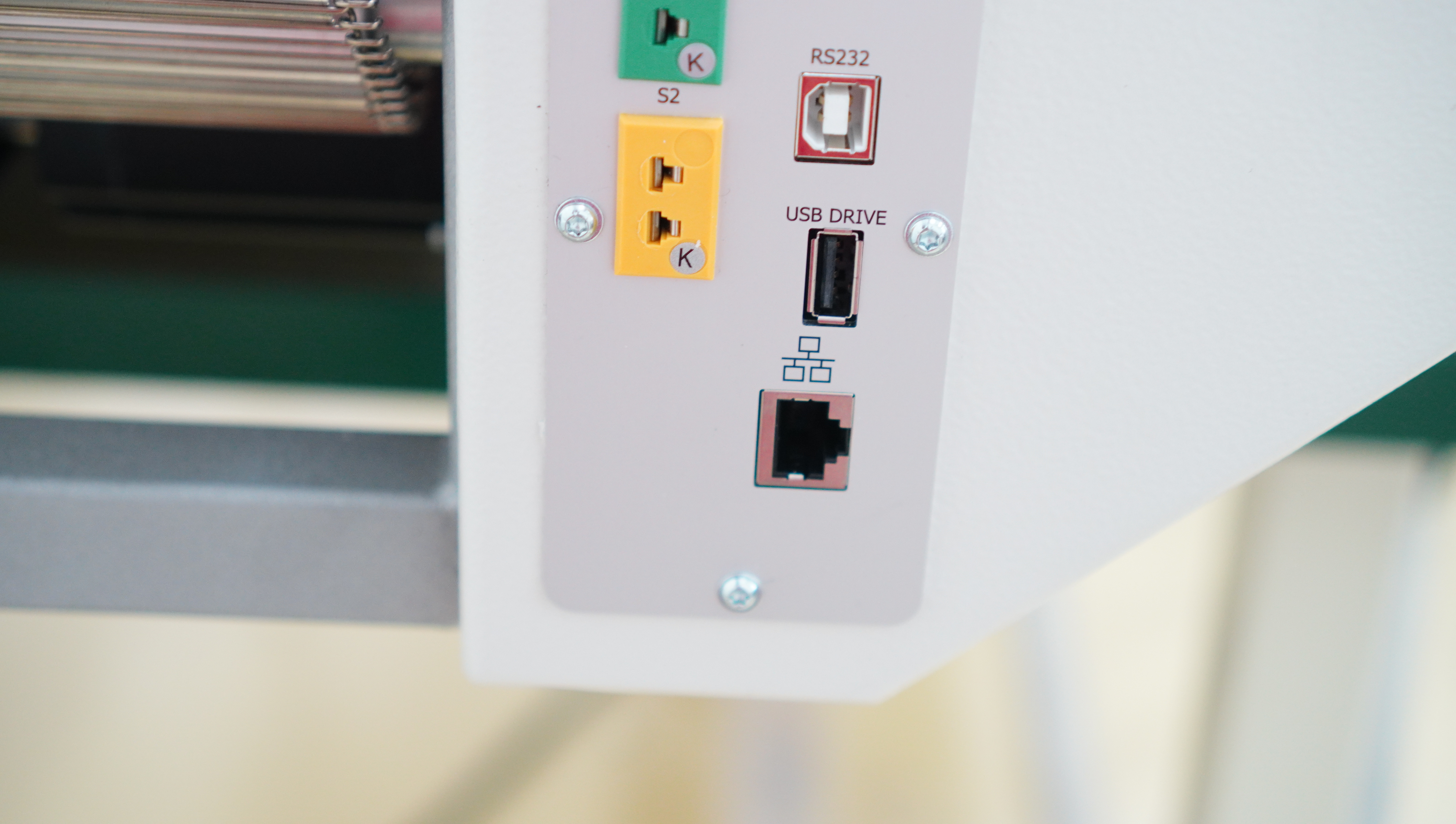

온도 센서는 2개의 온도  Couple 센서 제공된다.

Lan. USB Port Multi fuction 기능을 다양하게 사용 할 수 있다.









      열선 카메라 reflow 온도

















RK41 reflow Mesh Conveyor

저소음 디자인된 Mesh Conveyor . 이송시 Mesh 처지는 것을 방지하기 위하여 Center rail Support 기능이 있다.

이러한 Support기능은 3개의 Rail 있다.











부품 신뢰성을 위한 Reflow
