소형 솔더 프린터 비교표





Balance Table Prototype Printer 2020’ ( 연구 개발. 소량 다품종 프린터 비교표 2020 )



연구 개발 스텐실 프린터 작업을 위하여 가장 널리 판매되는 제품에 대한 가격 대비 기능. 정밀도. 작업 편리성 등에 대하여 참고 바랍니다. 프린터는 외모 디자인으로 성능을 판단하기 어려우며, SMD Assembly 공정에서 제일 중요한 작업 공정이기도 하다.

​

Stencil 작업은 작업의 유형에 따라 선택폭이 크며, 최근 고밀도 부품 및 정밀을 요구하는 작업 공정에서 어떠한 제품을 선택하면 좋은지 판단하기 어렵다.

​

모든 제품은 가격 대비 성능이라고 한다. 가격이 경제적인 제품은 그에 대한 성능에 대한 제한이 있다. 오직 가격을 판단하기 전에 사용 용도에 맞는 Printer 선택하는데 도움의 길잡이가 되었으면 한다.



프린터의 생명은 반복 작업에 대한 균일한 프린터 작업의 결과이다. 이러한 작업을 위하여 Prototype 프린터 비교표를 참고하길 바랍니다.











제품별 가격 대비 프린터 정밀도. 사용의 편리성 등에 대한 내용

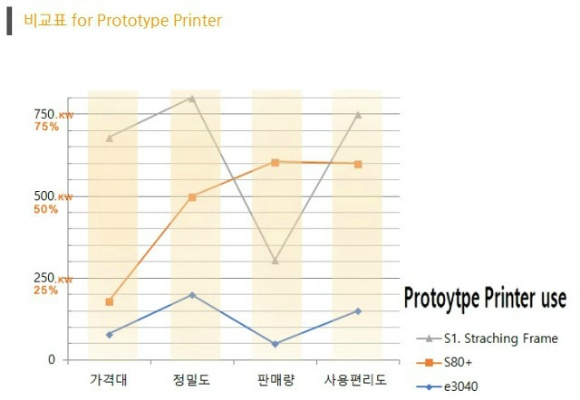

S1. S80. e3040 3개 제품의 비교도이다. S는 Stencil의 표기 줄인 말이다.





















본 내용은 그간 30여 년 " Prototype printer" 장비 판매를 기준하여 data 통계 된 내용입니다.

S1. S20은 Frame less 및 스트레칭 프레임 방식의 제품이다.

이 기능은 Frame 제작 없이 Sheet 교환 방식이며, 소량 다품종 생산에 적용되는 제품이다.









상기 제품에 대한 특징에 대한 내용입니다. 작업을 위하여 적용 공정에 대한 작업량. 정밀성, 프린터 작업 Area 등을 먼저 확인을 하여야 합니다. 이러한 기초적인 작업 목적을 확인 후 그에 대한 적합한 장비 선택을 하여야 합니다.



Prototype에서는 생산성을 요구하는 제품이 아니기에 원하고자 하는 작업 범위. 품질. 작업 편리성 등을 고려하길 바란다.













e3040 제품은 견제적인 프린터이다. 이 제품은 모든 것을 조립을 하여야 한다.

Stencil Frame 고정대 unit 역시 조립을 하여야 한다. 가격이 매우 경제적인 장비로

학교. 간단 Sample 작업 등에 적용성 있다.

​

>> 설정 후 "Lock 기능" 과 "D (대각) 조절 기능이 없어 매번 작업 시 재확인 필요하다.

























이 제품의 장점과 단점이 있다.

장점은 PCB Fixture 기능이다.

​

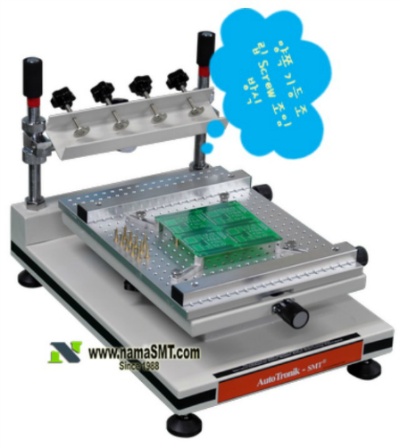

단점은 위 그림 다 같이 양쪽 Pole을 Screw 고정 방식이며

또한 중간 Frame 고정 역시 Screw 회전하여 Fix 하는 방식이다.

Frame 무게 하중을 많이 받는 기둥이 유동적인 변화가 있다.

또한 "Lock 기능" 없는 것을 참고하길 바란다.













단순 프린터 작업 : 작업하는 소재의 극간 밀도가 1.5mm 이상의 제품의 경우 e3040 제품을 사용하여도 된다.

작업량이 10개 이내의 제품과 단품 작업에 대하여.



e3040은 경제적으로 출시된 제품이다, Frame을 고정하는 unit이 2개 x Screw를 Base Frame에 조립을 하여야

한다. 또한 Frame 고정 Bracket 역시 Screw 중간에 걸쳐 있어 반복적인 작업에 있어 구조상 흔들림 및 유격 발생이

될 수 있는 제품이다.



이러한 단순한 구조로 생산된 제품으로 많은 기대의 기능을 요구한다면 만족하기 어려운 제품이다. D 측 대각 조절

방법은 2개의 Knob 번갈아 조절하여야 D 측 설정 가능하다.



그 외 제품의 기능을 보강하여 사용한다면 이해를 한다면 장점된 부분의 기능을 발견할 수 있을 것이다













































80S+ Base 일체 고정 Frame 방식이다, Base Table의 미래 흔들림 및 변화를 절감하기 위한 table Fixture 기능 및 Prototype Printer 작업을 위한 기능 및 Setting 후 각 기능 조절 부분을 Fixture 하여 주는 Lock 기능들이 있다. Printer에서 제일 중요한 것은 변화 값이 없어야 한다.



매번 Printing 작업에 있어 프린팅 결과가 상이 하다면 안 되기 때문이다.

경제적인 Stencil Printer 제품 중에 가격 대비 가성비 좋은 제품의 Printer이다.

​





































S1 프린터는 전문 SMD Pick & Place 전문 제조인 독일의 Mechatronic 제품이다. 이 제품부터는 프린터 작업을 위한 Prototype 제품이다. 30년간 Prototype 제조를 한 기업의 제품으로 제품의 성능. 운영 편리성 등에는 A+등급 제품을 생산하는 회사이다.

​

>> 다른 장비들은 가격을 절감 시키고 경제적인 제품 판매를 위하여 제조된 제품이라 생각하면 된다.

























Prototype Printer 제품으로 가장 Symple 한 제품이다.

Frame less . 스트레칭 Frame 기본 제공된다.

또한 Micro 케이지 조절 설정할 수 있는 기능의 제품이다.























다른 기능도 우수하지만. Stencil Frame을 위 그림 다 같이 세워 놓을 수 있는 기능 특징이다.

단면. 양면 다양한 작업을 할 수 있는 기능들이 있다.

​

​

다른 e3040. 80S+는 조절 방법이 Screw Bar 방식이다, 이러한 Screw 방식은 Screw 나사 산이 있어 정밀 조절

을 한다고 해도 Screw pitch 가격이하 조절은 어렵다, 또한 이러한 Screw 조절은 사용상에 있어 Screw "pitch 산" 사용상에 흔들림 변화가 있을 수밖에 없다, 이러한 제품으로는 정밀 조절 작업이 어렵다,



S1은 조절은 “마이크로 케이지” 방식으로 10회 Turn을 하였을 때, 1 pitch 조절이 되는 매우 섬세 조절 가능한 조절 방식이면 중간 Buffer 조절 Drive 있어 조절된 좌표 설정은 임의 변화가 되지 않는다.



연구소. 정밀 Prototype 프린터 작업을 요구하는 공정에서 적합한 Printer이다.



본 제품은 Stretching Frame less 방식으로 Frame 없이 사용하는 제품이다, Metal Frame 관리가 필요 없으

며, 다량의 Frame 사용하는 공정에서는 Sheet 관리를 하기에 효율적인 작업이 가능한다.

​

Frame Sheet는 도면 관리하는 방법과 같이 비닐에 넣어 다량을 적층을 적은 공간에서 관리 가능하기 때문이다.































S1과 같이 Stretching Frame less 방식이다

Squeegee Move Bar 있어 균일한 압력. 각도로 작업을 하므로 어떠한 작업자가 Stencil 작업을 하여도 동일한

품질의 결과 얻어 낼 수 있는 제품이다.



Stencil Frame Size 가 크며, 생산 현장 및 정밀 프린터 작업에 사용되며, 연구소 등에서 반복적인 정밀 작업에

사용되는 고 품질의 반 자동 프린터이다.

​















Motorazed 방식으로 자동으로 Squeegee 하는 Printer이다. Big Size PCB 작업이 가능하며 안전장치 기능 등이 기본 포함되어 있다.

​

하기 장비는 양산 작업에 적합한 제품들이며 연속 작업을 위한 로터리 방식 Fixture 및 Desk top 방식의 Printer가 있다. 모두 전동 Motor Drive 방식이다. 내구성이 강한 제품이다.
