특 징
RO-403은 RO-402 보다 기능이 더욱 향상된 Full Air Convection Reflow 이다. 또한 Pb Free 전용 장비이며, BGA. SCP. Flip chip 작업에도 안정적인 Pb Free Profile 구현이 가능하다.
다-품종 Reflow에 적합하도록 개발된 장비로 프로파일링 온도 예열시간이 길어 Flux는 충분히 활성화 가능하며, Pb Free Reflow 온도에서의 부품 손상을 최소화 할 수 있는 장비이다.
장비 위쪽에 설치된 Full Hot Air Convection 방식인 403 Reflow는 완벽한 Pb Free Heating profile을 구현할 수 있는 장비이다. * Reflow Table Cabinet은 선택 품목이다.
Heating Zone
각각의 Chamber 프로그램 온도 Real Time 온도를 관리하며 안정되고 빠른 온도 복구능력이 가능한 Tube Heating Power로 구성되어 있다. Easy 운영 방식과 정밀 온도 제어되며 온도 프로파일 그래프를 직접 보여준다.LCD Control Pannel 에서 8개의 상/하 Heating Zone 과 Conveyor 속도, 온도 Profile 측정 등으로 구성되어 있다.
* 특히 Welding Zone에서는 edge-to-edge 온도를 지속적으로 유지하기 위해 Hot Air heating을 공급한다.
LCD Control Panel
누구나 쉽게 운영이 가능한 7 Multi function Key로 이루어져 있으며 8개의 Heating을 개별적으로 설정이 가능하다. "P" 을 사용하여 프로그램 변경이 매우 쉽게 이루어져 있다.
* RS-232C Interface를 사용하여 PC 에서 "Evaluation Oven Manager Software"를 사용하면 99개까지 개별적 프로그램 및 Profile을 저장, 출력이 가능하다.
2 Channel Profile Unit
Reflow 전 혹은 작업시 Real-Time 으로 2channel 온도 Profile을 측정 할 수 있다. LCD Pannel 에 Function"M" 을 사용하 Device에 시차별 온도 변화를 2 channel Temperature Measuring 이 가능하며 PC사용 시 6개의 개별적 Profile을 저장 된다. 온도 측정은 1℃까지 초정밀 가능하다.
Conveyor 배기
Board가 통과하는 Mesh Belt는 고-성능 스테인레스 이며, Reflow Chamber는 작업 중 온도 손실을 최소화 하도록 Oven의 양끝은 신기술 공법으로 구성되어 있다. 내장된 Fan은 장비 외부 온도가 올라가지 않게 유지해 주며, Solder연기를 작업 영역에서 빼내기 위해 배기 Hose가 따로 연결되어 있다. PCB의 무거운 부품으로 Conveyor 변경이 없도록 Center Rail 보정 기능이 있다.
* Air Convection 본 장비는 상단의 4 Zone, 하단부 4 Zone 및 1 x Cooling 으로 이루어져 있다.
참고 = Mesh Conveyor로 되어 있는 Reflow에서 PCB Catch Tray를 사용하면 In-Line 방식으로 사용이 가능토록 Un-Loader 와 PCB를 일체화 시킬 수 있는 Finger 가변할 수 있는 기기이다.
음-이온 정전기 방지 기능
공기에 의해 PCB를 Air Convection & Cooling 공정에서 때로는 2000V까지 정전기가 생길수 있다. 이를 위해 음-이온화 장치가 Reflow Chamber 끝부분 및 Cooling zone에 설치되어 있어 PCB의 정전기 발생을 막아준다.
Chamber 특징
Process chamber 는 Dima-SMT 에서 독자적으로 기술로 개발되어 완벽한 Preheating, Soak 및 Soldering Zone 을 보장할 수 있다. * 특히 Welding Zone 에서는 edge-to-edge 온도를 지속적으로 유지하기 위해 안정적 Hot Air heating을 공급한다.
고-강도 스텐레스 Conveyor는 양끝이 sharp edges로 이루어 있어 Reflow을 Inline으로 통합시키기가 쉽다. Software는 Reflow에 일반 PC를 연결시키면 더 많은 프로그램 및 프로파일을 저장, 분석, 출력할 수 있다.
Interface
RS-232C Interface가 기본으로 있어 PC를 사용하여 Remote reflow Control이 가능하다. Sofware는 기본으로 제공되며, 99 개 각각의 프로그램 파라메터 메모리 및 온도 Profile 측정. 분석 . 저장. 출력 메모리 가능하다.

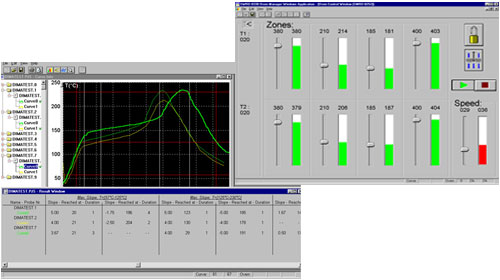

PC Manager-Software(Win XP) (op)
모든 DIMA-SMT Reflow는 RS-232C Interface를 통하여 Win 98. ME. XP 환경에서 사용이 가능하다. Real Time 2 channel Profile관리[측정/분석/메모리/출력] 개별적 프로그램 Parameter 및 온도 측정 Profile data 유형을 99개까지 저장 관리할 수 있다.
S/W 운영은 Bar Graphic 으로 각각의 상/하 Zone 및 Conveyor Speed 등을 누구나 쉽게 운영이 가능하다. 운영자 외에는 프로그램 변경이 불가능하도록 Password 기능도 선택할 수 있다. |
