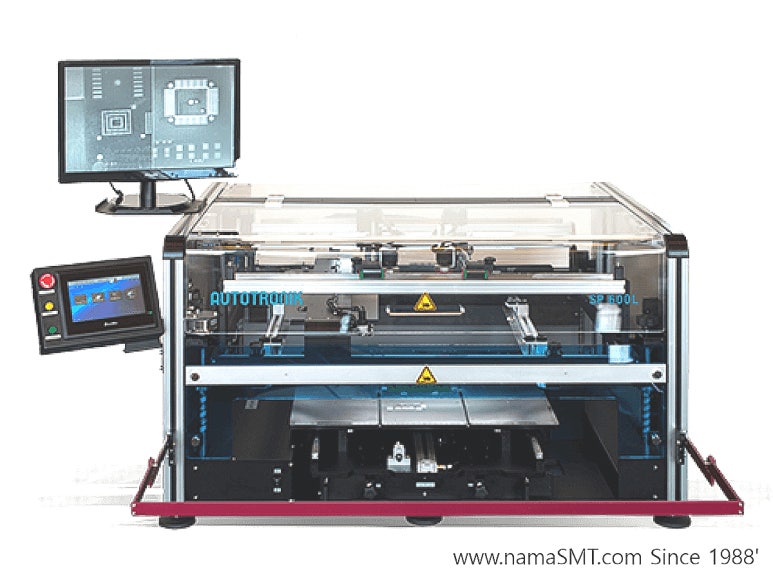

SP600 / SP600L
Semi-Automatic Stencil Printer
|
반자동 비전 스텐실 프린터 600 / 600L
|
- 더 빠른 PCB 정렬을 위한 듀얼 카메라 시스템
- 인쇄 면적: 최대 600 x 600mm
- 납땜 페이스트의 효율적인 사용을 위한 이동 제어 기능이 있는 듀얼 랙 패키지.
- 단면 및 양면 PCB용 유연한 홀더'
- 스텐실의 평행 리프팅은 우수한 인쇄 결과.
동영상
높은 반복 정확도 High Repeat Accuracy
빠른 압력 정렬과 높은 반복성을 보장하기 위해 X, Y, 세타 조정 나사에는 자체 잠금 기능이 장착되어 있습니다. 프린터는 카메라 지원 옵션으로 제공되므로 인쇄 정렬이 더욱 쉬워집니다. 고기능성 디자인 덕분에
/- 0.01mm의 반복 정확도로 미세 피치 PCB를 인쇄할 수 있습니다.
Large Print Area
넓은 인쇄 면적 덕분에 최대 600 x 400mm (SP600) 및 600 x 600mm (SP600L) 크기까지 인쇄.
Suitable for double-sided PCB's
회로 기판은 양면 회로 기판을 인쇄하기 위한 추가 도구가 필요 없는 범용 프레임 홀더로 됨.
지원되는 프레임 유형
350 x 350 mm부터 815 x 736 mm까지 가장 일반적인 프레임 시스템을 사용할 수 있습니다.
FEATURES
-
- SP600 : It accepts standard SMT frame sizes from 350 x 350 mm to 815 x 500 mm
- SP600L : It accepts standard SMT frame sizes from 350 x 350 mm to 815 x 736 mm
- Programable Speed Control for both squeegee movement and stencil separation
- Vertical Seperation of Stencil from PCB

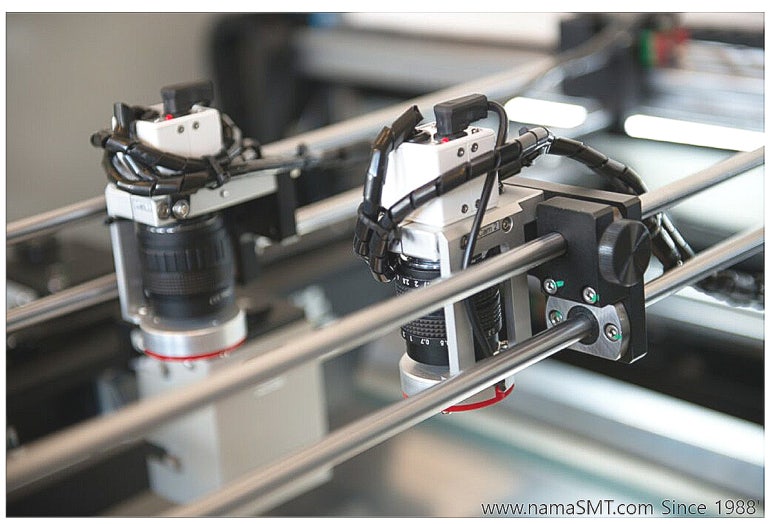

- Dual Camera system for quick PCB alignment.
Huge print area capability
1. SP600 : 최대 600mm x 400mm x。
2. SP600L : 최대 600mm x 600mm x。
3. 스퀴지 이동과 스텐실 분리를 위한 프로그래밍 가능한 속도 제어. 스텐실과 PCB의 수직 분리

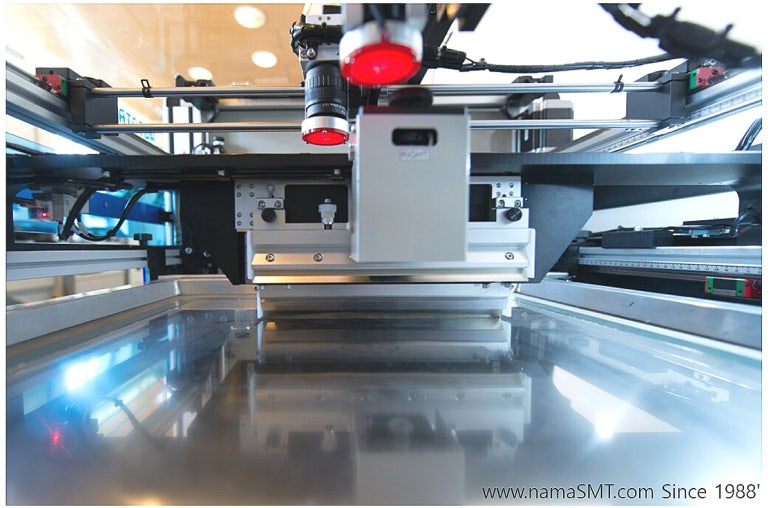

4 코너 볼 스크류 시스템은 고품질 솔더 페이스트 인쇄를 위해 스텐실의 우수한 분리 제어를 제공 합니다.빠른 PCB 정렬을 위한 듀얼 카메라 시스템.
EASY SET UP
Step 1
PCB 보드를 슬라이드 가능한 작업 테이블 위에 놓습니다
Step 2
IN 버튼을 누르면 작업 테이블이 자동으로 안쪽으로 이동합니다.
Step 3
아래로 버튼을 누르면 스텐실 화면이 자동으로 아래로 이동합니다.
Step 4

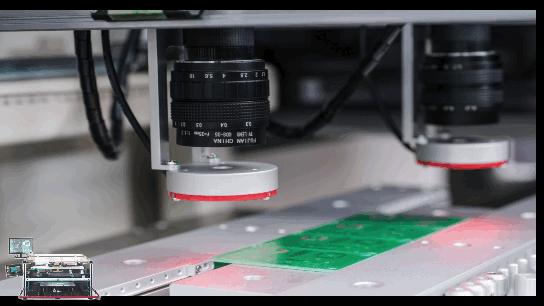

확대 카메라를 사용하여 작업자는 X, Y, 세타 정렬을 쉽고 정확하게 조정할 수 있습니다.
Step 5
시작 버튼을 누르면 스퀴지가 솔더 페이스트를 꾸준히 자동으로 퍼지게 됩니다.
SPEC
SP600
- Frame size: 350 x 350 mm – 815 x 500 mm
- Print area: 600 x 400 mm
- PCB size: 650 x 410 mm
- X- and Y-axis range: +/- 13 mm
- Rotation angle range: +/- 3.5°
- Distance to the underside of the PCB: 25 mm
- Z-axis range: 0 – 35 mm
- Repeat accuracy: +/- 0.01 mm
- Dimensions: 1064 x 1006 x 851 mm
- Weight: 108 kg
* Subject to technical changes.

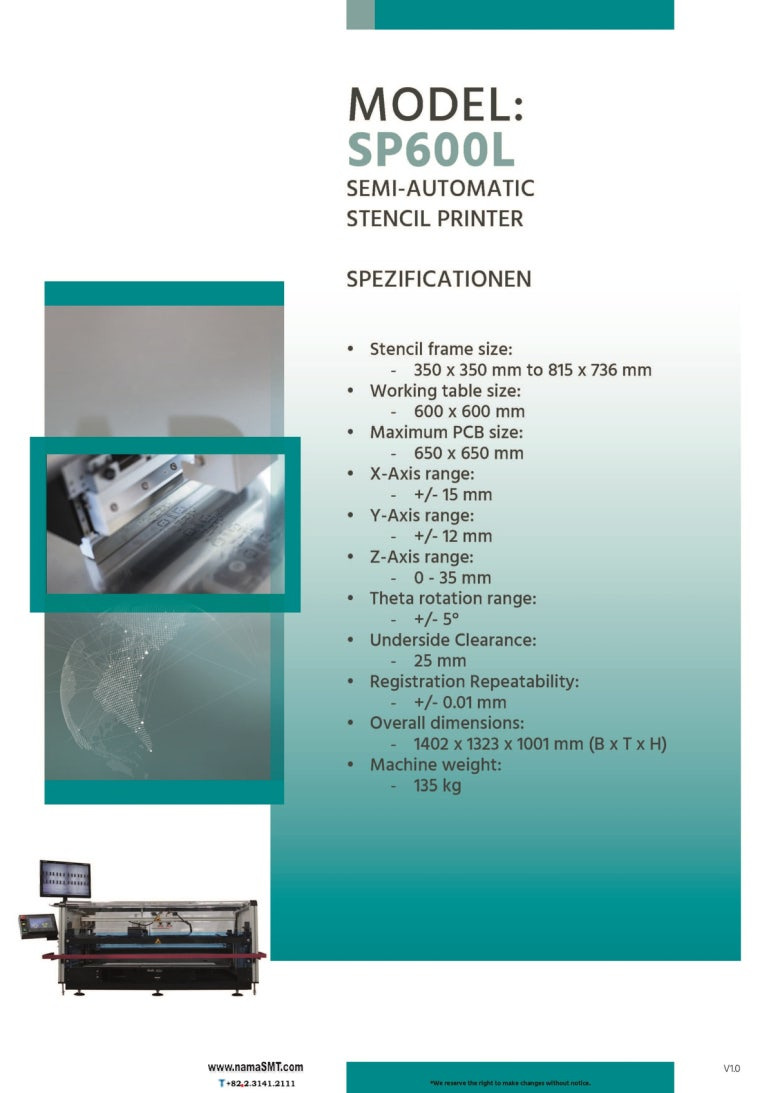

SP600L
- Frame size: 350 x 350 mm – 815 x 736 mm
- Print area: 600 x 600 mm
- PCB size: 650 x 650 mm
- X- and Y-axis range: +/- 13 mm
- Rotation angle range: +/- 3.5°
- Distance to the underside of the PCB: 25 mm
- Z-axis range: 0 – 35 mm
- Repeat accuracy: +/- 0.01 mm
- Dimensions: 1100 x 1100 x 851 mm
- Weight: 135 kg
* Subject to technical changes.

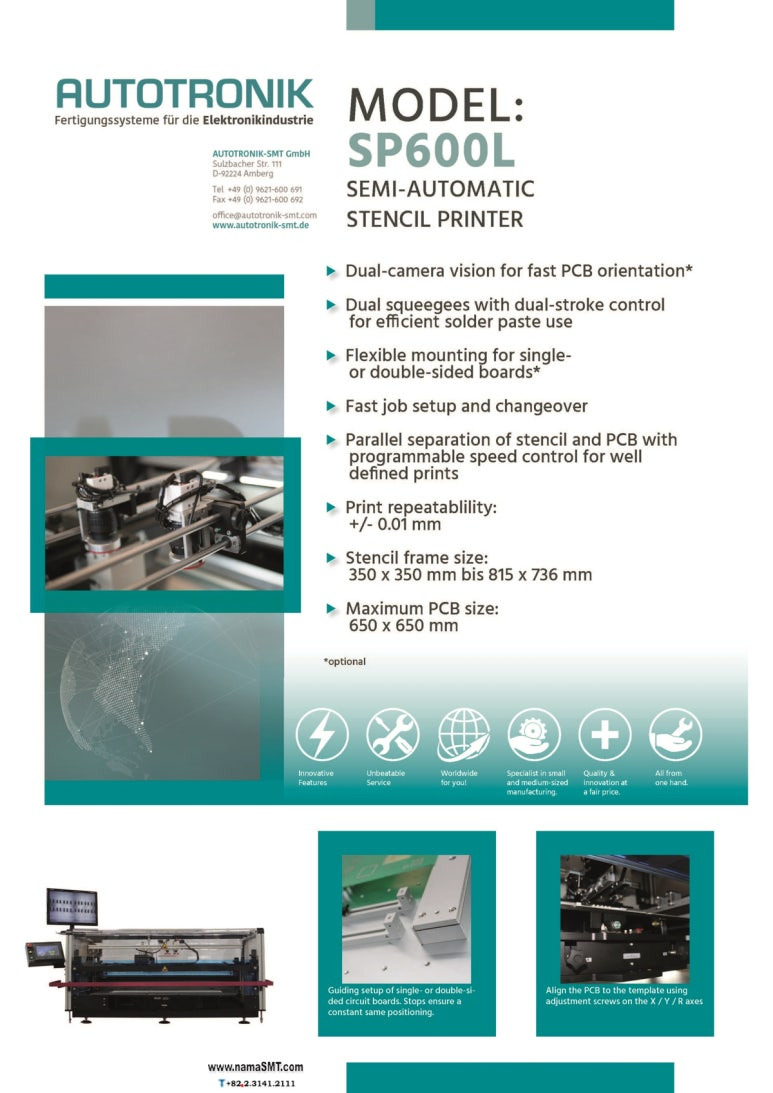

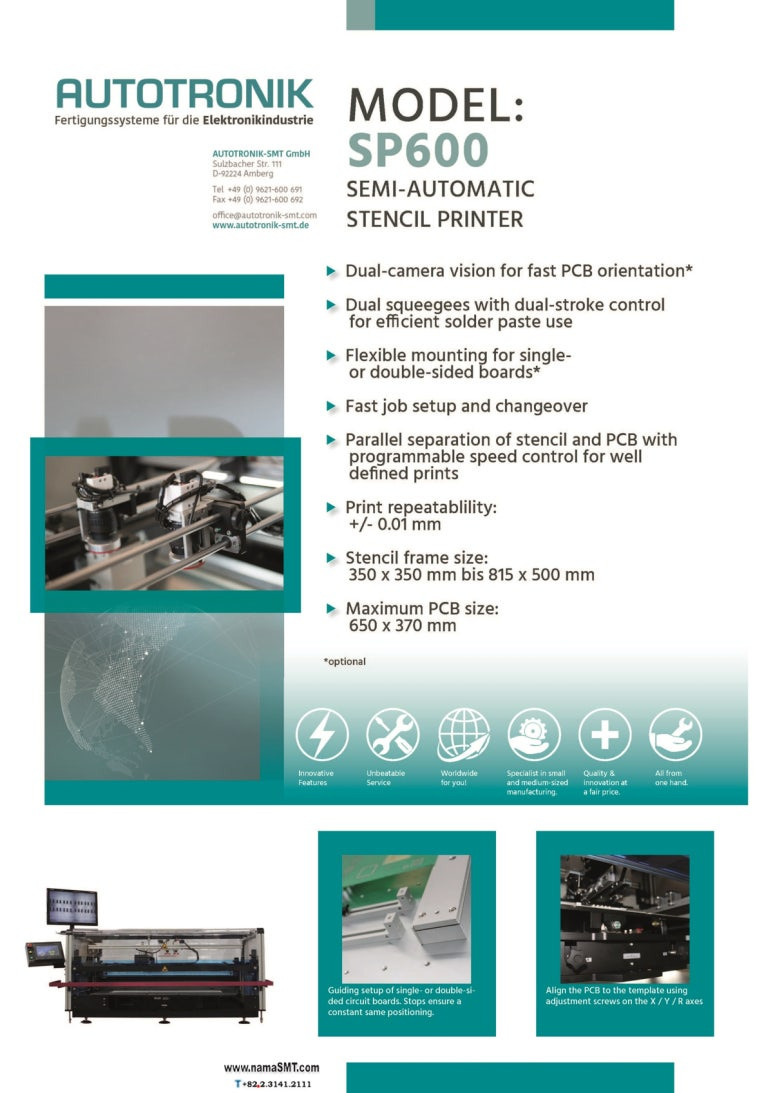

Catalog 600L Big Size
1400 Model
