주력 장비는
SMD Pick Place
Solder Stencil Printer
Jet Solder Dispener 장비들을 하고 있으며
Samll. Multi 생산을 위한 장비로는 적합한 제품이라 생각합니다.
20대 쌍둥이 딸을 둔 사장은 최근 딸들이 회사에 Join 하여
업무를 하고 있어 매우 빠른 업무 대응을 하고 있는 기업이기도 합니다
반영구적 Straching Frame , Stencil을 교환하면 된다.

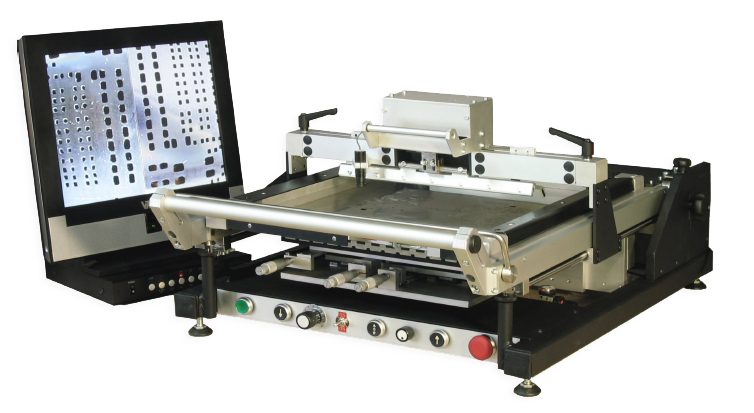

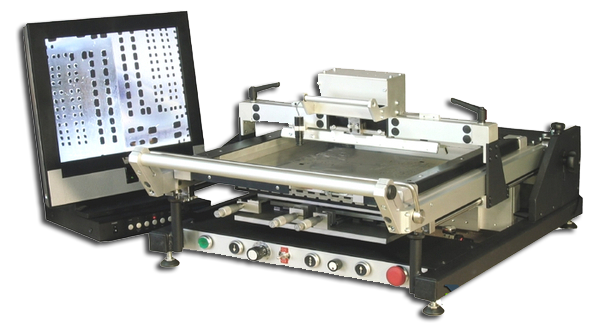

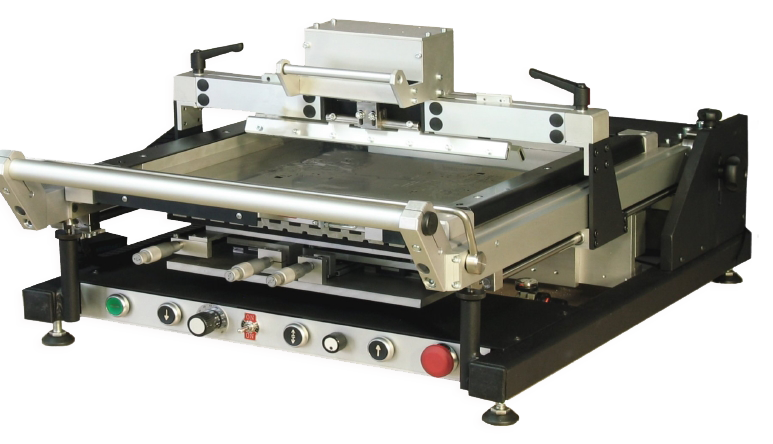

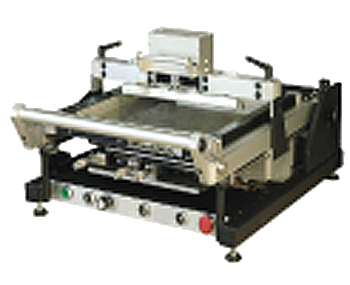

S40 Stencil Printer는 S30과 동일한 제원이며 Camera System이 추가된 내용의 기능이다.
Squeegee Automatic Motor에 의하여 구동되는 프린터이다.

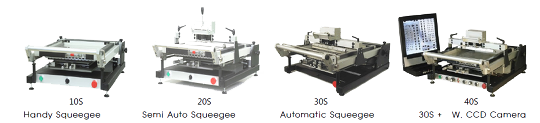

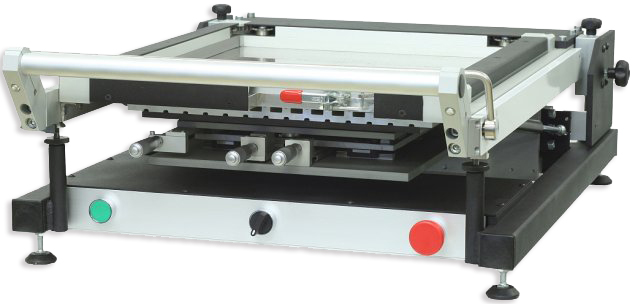

제원은 S10. S20. 30 동일하며 단지 기능이 추가된 내용이다.

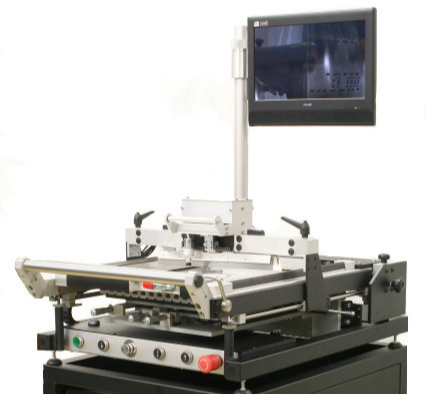

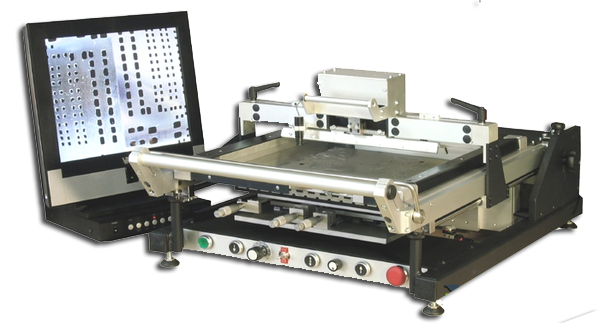

추가 기능은 Stencil 과 PCB 초기 Mark를 2개의 CCD Camera를 통하여 조절 설정하는 기능이다. 또한 LCD 모니터를 통하여 파티션 마크를 설정할 수 있는 기능이다.
주요 기능은 설정값을 프로그램 저장이 가능하다.
Squeegee 자동 Single & Double
Printing Speed : 5 ~ 150mm/sec
Sqgeegee 각도 : 0 ~ 60'
Squeegee 압력 : 0 - 200N
Z 측 0 - 24mm off contact
Table 조절 정밀도 : +.- 0.01mm
minimum pitch of pads 0, 3mm
프로그램 설정은 USB를 통하여 프로그램 설정한다,
전기 : 220V
Air : 8 Bar

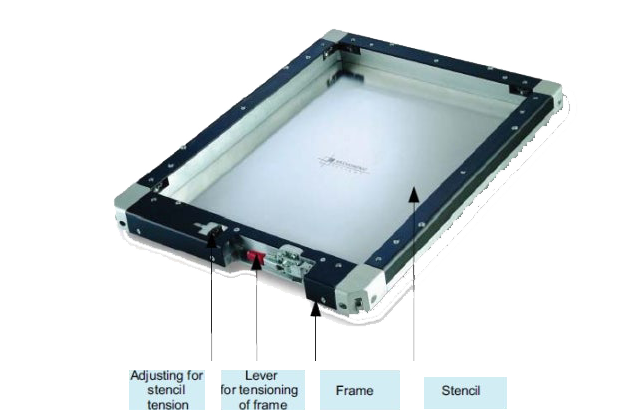

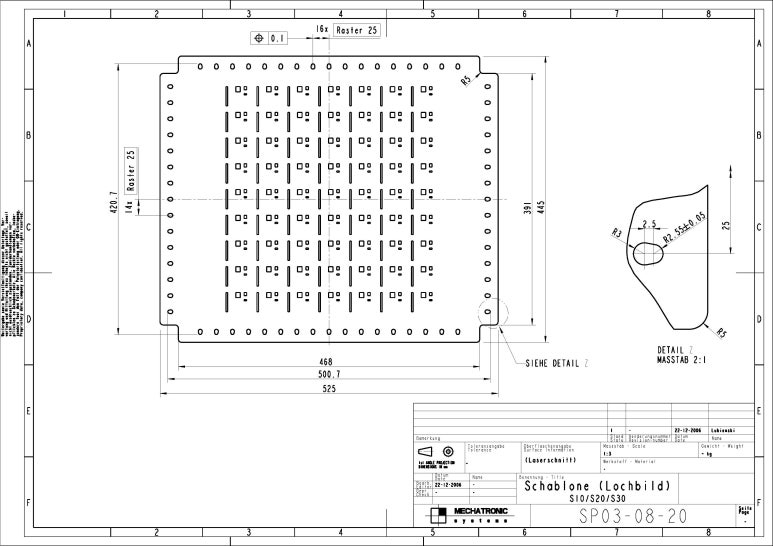

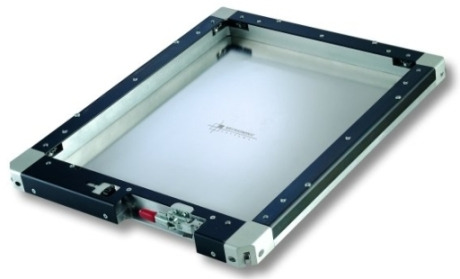

Straching Frame
Stencil sheet 교환을 통하여 효율적인
Printer 운영을 할 수 있다.
printer

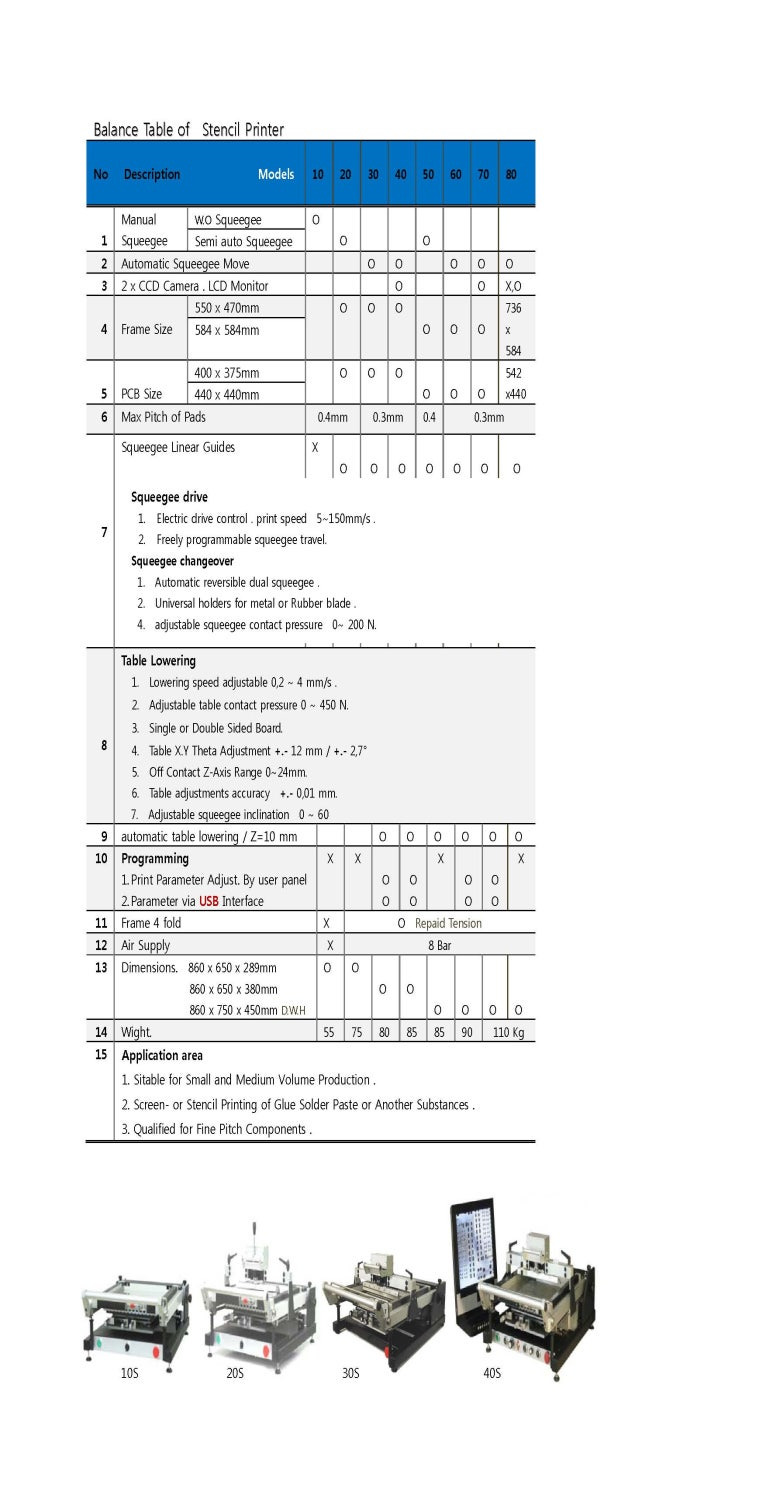

• Technical data
1) Frame size
• max. 550 x 470 mm
• Rapid tensioning frame ; 4 fold
• another types of frames may be accepted

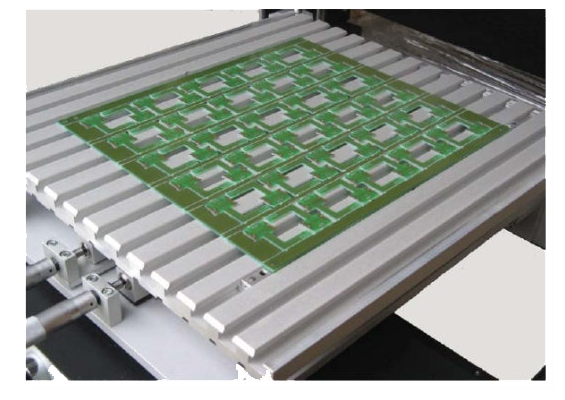

2) PCB size : max. 400 x 375mm
3) Printing area : max. 350 x 340 mm
4) Visionsystem
• Integrated 2 CCD cameras
• LCD monitor
5) Programming
• print parameters adjustable by user panel
• programming of all others relevant print parameters via USB interface
6) Squeegee drive
• electric drive control
• print speed 5-150mm/s
• freely programmable squeegee travel
7) Squeegee changeover
• Automatic reversible dual squeegee
• Universal holders for metal or rubber blade
• adjustable squeegee inclination 0 - 60 °
• adjustable squeegee contact pressure 0 - 200 N
8) Printing : Single or double-sided boards

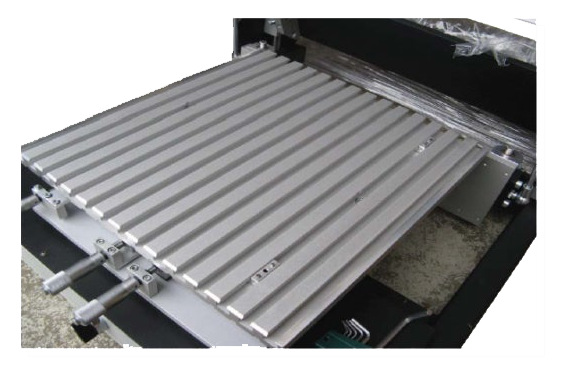

9) Table lowering
• automatic table lowering / Z=10 mm
• lowering speed adjustable 0,2 - 4 mm/s
• adjustable table contact pressure 0 - 450 N
10) Table - X, Y / Theta adjustment • +/- 12 mm / +/- 2,7°
11) Off-Contact (Z-Axis) Range : 0 -24 mm
12) Table - adjustment accuracy : +/- 0,01 mm

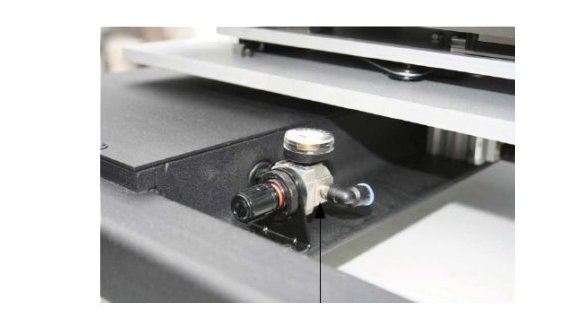

13 Supply : Compressed air 8 bar
14) Dimensions and wight : 860 x 650 x 380 mm / ca. 85 kg
15) Application area
• suitable for small and medium volume production
• screen- or stencilprinting of glue, solder paste, thermal grease and other
• qualified for fine pitch components
• minimum pitch of pads 0, 3mm
