GH12HT Reflow 장비 불량 수리에 대한 사진
Motor 카본 브러쉬는 사용 시간에 따라 마모되기에 불량 발생이 된다.
이떄, 모터 카본 브러쉬 구입하여 교환하여 주면 된다. 제고 다량 보유
Terminal 에자 접촉이 오랜 사용으로 주기적 조임을 하여 주어야 한다.
Fuse는 일반 사용을 하면 써지 전류에 손상이 된다. 이때 바리스터를 Fuse 양쪽에 부착하며 반드시 세라믹 Fuse 사용을
하여야 손상 방지 할 수 있다.
위 Fuse는 잘못된 사양을 사용되었다.
Heater 제어 보드는 이물질 떨어지지 않도록 주의하며 콘넥터 접촉으로 인한 heater 작동 불량을 확인하여 본다.
내부의 Cooling Fan 멈추면 Control PCB 과열 발생으로 오 작동 발생된다, Fan작동 확인

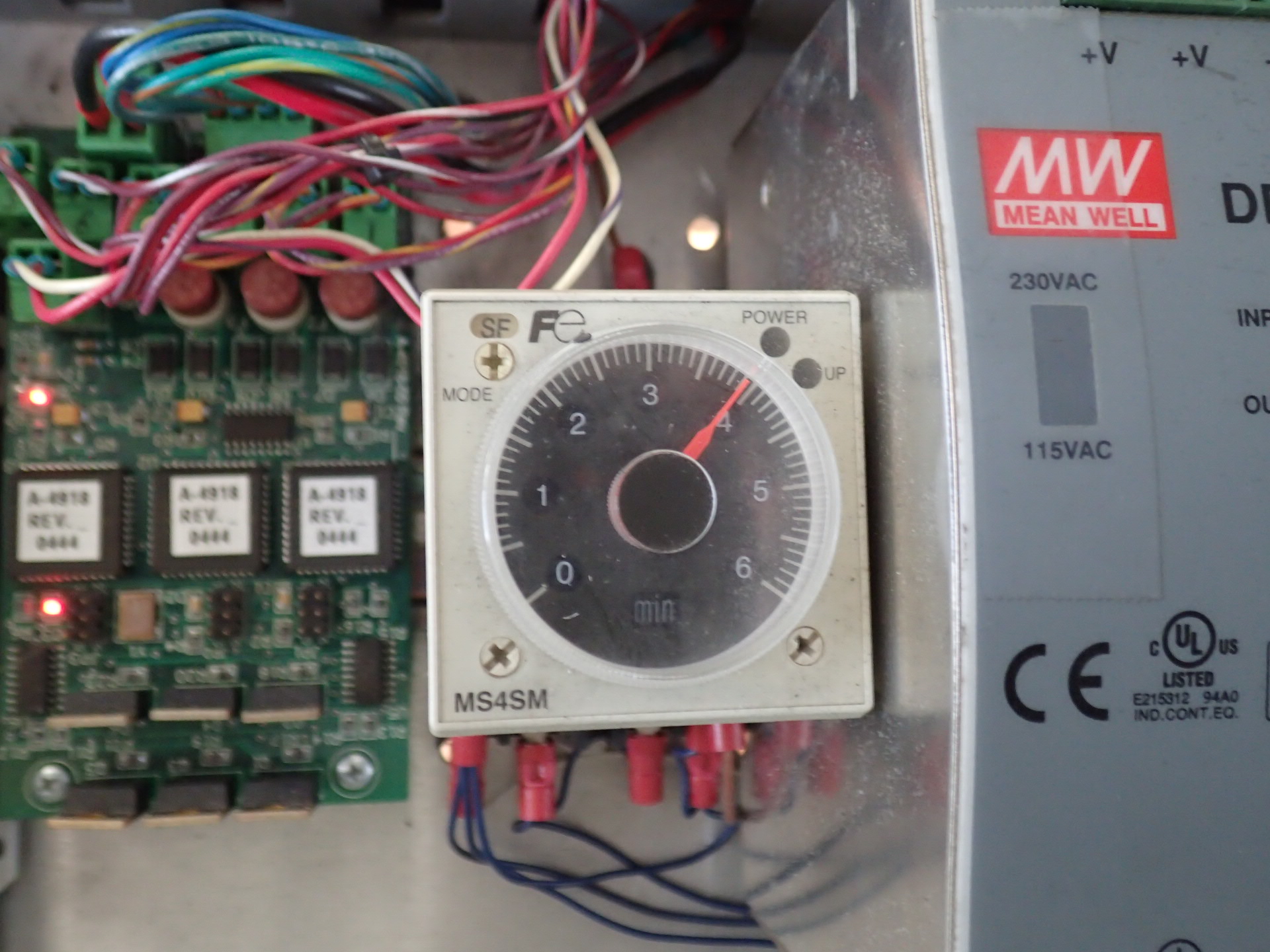

Time Relay 확인 Interval Heating 작동이 되지 않는다,
SSR 출력부 접촉을 확인한다. 완전한 접점을 위하여 Spring Washer 사용을 하여야 한다.
가장 많이 불량 발생이 되는 것이 Heater이다. Heater는 Convection Fan Motor 작동이 되지 않으면 Over Heating되어 손상된다. Heater는 여유있도록 Spare 보관을 하는 것을 추천한다.
Convection Fan 날개가 헛돌아도 Heater 손상이 된다.
Conveyor Motor 벨트 손상 =예비부품 확보
현 상태는 교환된 Belt
Motor 카본 브러쉬 손상으로 Heater 손상이 되기 때문에 주기적 Fan Motor 회전을 확인하여야 한다.
