스텐실 소형 프린터 성능 비교표

Stencil Printer 모음

스텐실 소형 프린터 성능 비교표

allreflow 2022. 2. 17. 14:21

728x90

세계적으로 가장 많이 사용되는 소형 Stancil Printer 제품에 대한 비교표를 참고하시기 바랍니다.

Aisa 에서는 mass Product 제품으로 널리 생산되고 있으나 소형 Stencil Printer 제품 중에 검증된 제품을 하기 내용을 참고하시길 바랍니다. 프린터 공정은 SMD Assembly 공정 중에 제일 먼저 작업 공정이며, 또한 처음 공정이 잘못 작업이 되면 원하는 품질 결과를 얻어 내기 어렵다.

프린터 선택에 있어 사용 목적에 따라 선택을 하여야 한다, 또한 시대 변화에 따라 매우 빠르게 초소화되며, 이러한 변화에 맞도록 선택을 하여야 한다, Lab에서 사용하는 목적이라면 Frame Less 추천한다, 이러한 이유는 Frame 청소.관리 및 보관 간편하기 때문이다. BGA. Flat chip. 고밀도 부품 있는 작업이라면 M3040 이상의 제품을 추천한다. SMD Assembly 공정에서 Printer 공정 작업이 제일 중요하기 때문이다.

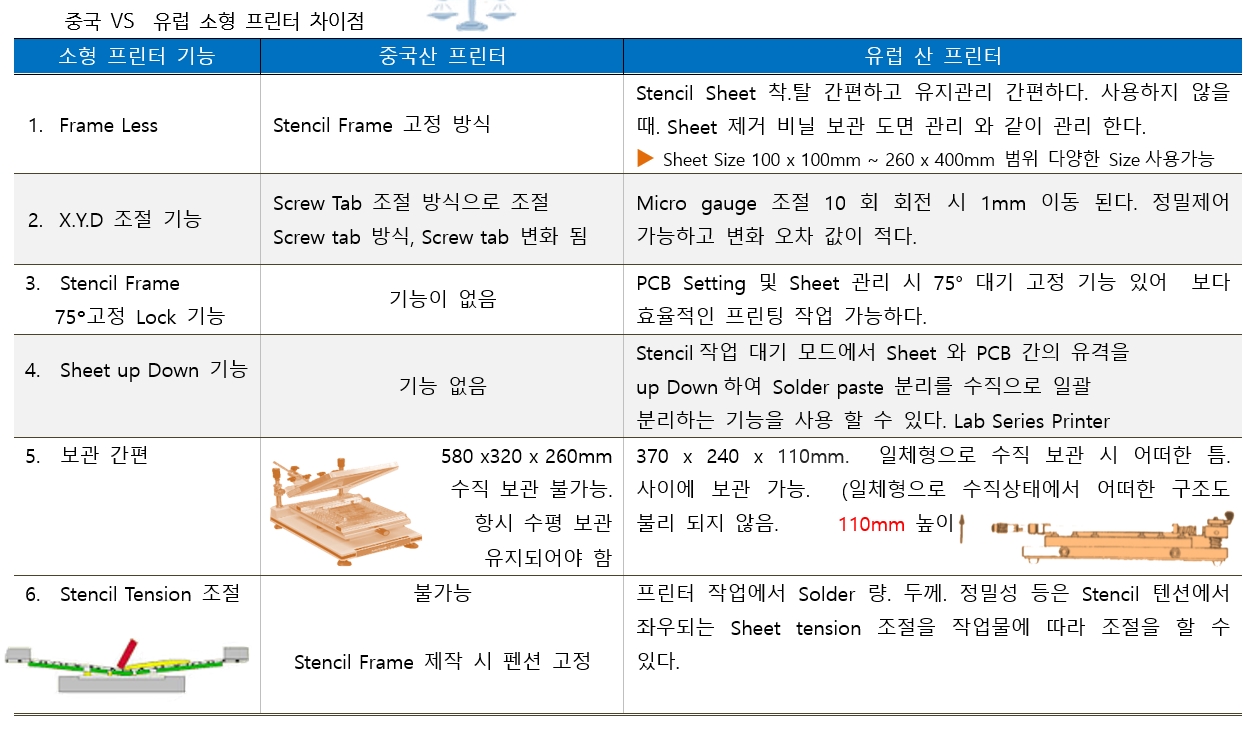

10년 전 부터 유럽의 Printer 작업 공정에서는 Frame Less 사용한다. 이러한 이유는 Frame 제작 비용 절감 및 Frame 관리에 문제 발생이 되기 때문이다, 수직 보관을 하지 않으면 Frame 뒤틀림 발생되며 또한 많은 공간을 필요하기 때문이다.

Stancil Frame은 정 "수직 방향"으로 관리를 하지 않으면 fame 휨 발생이 되며, 이로 인하여 정상적인 Printing 품질 얻어 낼 수 없다. Frame less는 착.탈이 간편하고 청소. 관리. 보관이 간편하여 Lab or 소량 다품종 생산하는 공정에서 Stencil Frame Rack 없이 관리 보관 간편하다. ▶ 비닐백에 넣고 도면 관리 하는 방법 과 같이 적층 보관 가능하다,

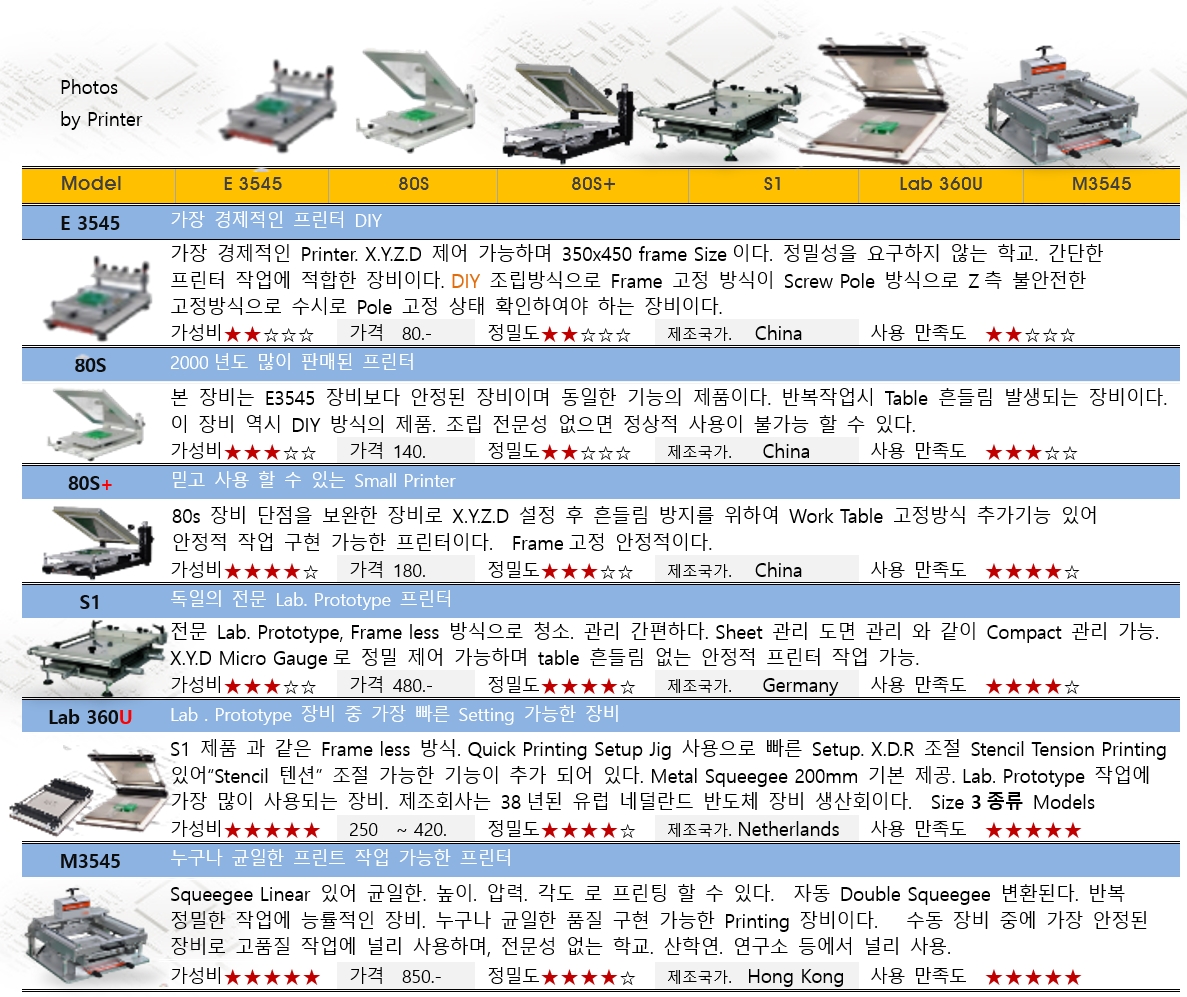

세계에서 가장 많이 사용하는 Lab. Small Printer

for PC ( 본 내용은 텍스트 )

		Summary of Lab. Prototype Printer unit . cm
Description			S1	Lab Series	M3545	S2020	S40	SP 600
1	■ Manual . □ Frame Less ▶Auto Squeegee		■ □	■ □	■	▶	▶□	▶
1	■ Manual . □ Frame Less ▶Auto Squeegee		-	with. Quick Setup Fixture	Auto Double Squeegee	고정밀 Small PCB Auto Squeegee	고정밀 Big PCB CCD Camera	Big Size PCB CCD Camera
2	Frame Size (Sheet) Min/Max		15 x15 ~ 39 x28 cm	26 x10 ~ 36x26cm	42 x 49 cm	33 x 40 cm	55 x 47 cm	50 x 85 cm
3	Max Work Size		35 x 25 cm	33 x 25 cm	30 x 26 cm	23 x 20 cm	40 x 37 cm	65 x 41 cm
4	Squeegee Linear Guides		-	-	O	O	O	O
5	Squeegee Speed		Manual	Manual	Manual	2~25 cm/s	5~15 cm/s	2~20 cm/s
6	Repeatability		± 0.05mm	± 0.025mm	± 0.015mm	± 0.01mm	± 0.01mm	± 0.05mm
7	Utility Air & AC 220V need		-	-	-	O	O	O
8	Dimension D.W.H		53x37x13	37x24x13	70x60x35	74x55x40 cm	86x65x38 cm	106x100x 85
9	Weight		25 Kg	16Kg	35 Kg	70Kg	85Kg	108 Kg
	적용분야		Lab. Prototype	Lab. Prototype	Lab. Small 생산	Lab. Small 생산	Lab. Small 생산	Small 생산
