소형 중고 마운터 판매 :
▶ 제품 : 소형 마운터 385V1 ( 1 head )
http://www.namasmt.com/products/product_detail.html?idx=170&cat01=02&cat02=
▶ 장비 상태 : 작동 A
▶ 제원 : full automatic SMD Pick & Place.
▶ 제조회사 : 독일 Autotronick-SMT GmbH
Model 385 현 생산 판매 제품 :
http://www.autotronik-smt.de/de/home/smd-bestueckungsautomat/bestueckungsautomat-ba385
▶ 인수 : 장비 확인 후 인수
▶ 판매기간 : 판매 완료 후 행사 종료
▶ 판매가격 : 문의 (딜러문의) 판매 가격에 3분의 1 수준 . Spare parts . 포함제공
▶ 판매장비 참고 내용
1. 4ea x Camera Vison System / Fly Vision / Under Vision / 티칭비젼 / 왼쪽 Feeder Vision
2. In Line or Off line 사용 가능
3. Coupling Conveyor 무상 제공
4. Max Feeder : 64개 01005 / uBGA . PLCC. QFP 실장 가능
5. Smart Feeder 기본 제공 : 5개 x 8mm / 3개 x 12mm / 2ea x 16mm . 그외 필요 Feeder 경제적 가격 공급
▶ 적용 적합업체
연구소 / 소량 부품생산업체 / LED . 광고판 제조 / 정밀실장 부품 생산 업체 / BGA 실장 연구소 및 실험실.
1ea xTray Station 별도 확장 가능. 1ea x Short tape unit 기본 제공 (사용자 위치설정 작업)
▶ 제공 내용 : 사용자 메뉴엘 / 장비운영 동영상
Lab. 소량 정밀 작업 적합/ 초정밀 LED실장 / BGA. uBGA 실장 가능
모델 BA385P1-V는 중소 규모 배치의 빠르고 고정밀 로딩을 위해 특별히 개발되었습니다. 이 모델에는 배치 헤드 "Vision on the Fly"에서 직접 이미지 처리를 가능하게 하는 광학 센터링 시스템이 장착되어 있습니다. 0201, SOIC, PLCC, BGA, uBGA, CSP 및 QFP와 같은 SMD 구성 요소와 0.3mm 피치의 기이한 형태의 구성 요소에 대한 최적의 측정을 보장합니다.
SMD 실장
정교한 카메라와 프리즘 메커니즘은 헤드(Fly Vision) 에서 직접 최대 16x14mm의 공간을 차지하는 부품을 측정하는 데 사용됩니다. 이렇게 하면 고정된 카메라로 운전할 필요가 없습니다.16 x 14mm 부품까지 Fly Head Vision에서 바로 비젼인식. 그외 큰 부품은 Under Vision에서 인식, Size 제한 없음. 매우 큰 Size는 4면체 부분. 비젼 분활인식으로 가능.
Tray IC 실장
16x14mm보다 큰 구성 요소는 옵션인 "하단 비전" 카메라를 사용하여 측정됩니다. 이 고정식 카메라를 사용하면 최대 150 x 100mm의 부품 크기가 가능합니다.
Smart Feeders
다양한 Feeders 공급 장치가 장착될 수 있습니다. 자동 테이프 피더에서 IC 트레이까지. 가능
Easy Operation 쉬운 프로그래밍
프로그래밍에는 다양한 방법을 사용할 수 있습니다. 티치인 또는 CAD 변환을 사용하여 필요에 맞게 조정합니다. 물론 바코드 시스템도 사용할 수 있습니다.
The BA385 feature COGNEX® vision processing and head-mounted for non-contact „Vision on the Fly” alignment. The machine BA385 assures high-precision placement of the full range of SMDs, from the smallest 0201 devices through CSPs, µBGAs, flip-chips, ultra-fine pitch 0.3mm for QFPs, even odd-form components.
A Bottom Vision Camera is used for large components up to 150 x 100 mm and devices with alignment features on their bottom side. Due to additional Bottom Vision Camera, the alignment of 01005 components is guaranteed.
The innovative design of KFTA feeder bases and mounting hardware allows almost limitless flexibility in feeder combinations and arrangement schemes, as almost every feeder can be ordered, loaded, programmed and mounted independently. KFTAs are available from 8 mm up to 72 mm tape width.
Cut Strip Tape Holders is a handy accessory for presenting components that are supplied in short lengths of tape due to their low quantity of usage. It can also prevent the waste of components in sections of tape that are too short to be loaded into tape feeders. (Option)
The optional conveyor system with SMEMA Interface and motor-driven-width-control speeds up the handling of PCB and in-line production.
Additional information
4면체 Feeder 사용시 Vision 인식 BGA Under Vision 인식 디스펜서 (없음)
Screw ball 제어 BGA 인식 피지션 마크 인식
PCB가 Conveyor 이송되어 부품을 실장하기전 실장 하여할 PCB가 프로그램 실행 내용 과 일치 및 위치가 정 위치에 있는지을 Camera을 통하여 확인하는 기능이다. 이때 PCB에는 인식 마크가 있어야 된다
TS-2 Waffle Tray
Suitable for different size of IC tray (기본제공)
장비 제원 385P1-V
1. 헤드 수(Vision on the Fly): 1
2. 픽 앤 플레이스 속도: 시간당 4500개 부품, 시간당 3400개 부품 (IPC 9850)
3. 피더 용량(8mm): >> In LIne Conveyor 장착시 : 64개 ( 중고판매장비 ) / 최대 128개의 벨트 피더
4. IC 트레이 용량: 최대 2개의 와플 트레이
5. 부품 인식: 이미지 처리를 통해
6. 구성 요소 크기: 헤드 카메라로 측정: / 최소: 0.6 x 0.3mm / 최대: 150 x 100mm 고정 카메라로 측정:
>> 최소: 0.4 x 0.2mm(옵션) / 최대: 150 x 100mm
7. 정밀제어 해결: X/Y축: 0.005mm / Z축: 0.01mm
8. 회전: 0° ~ 360°(0.09°/단계)
9. 배치 정확도: +/- 0.03mm
10. 반복성: +/- 0.01mm
11. 배치 영역: 와플 트레이 제외: 435x430mm / 와플 트레이 1개 포함: 435x270mm
12. 프로그램 작성: 직접 입력 / 카메라를 통한 티치인 / CAD 연결(옵션) / 바코드 리더기(옵션)
13. Windows 설치된 산업용 PC
14. 전원 공급 장치: 230VAC
15. 전력: 2400W
16. AIR 압력: 75psi(5.5bar), 최대 100l/분
17. 장비크기 : 1270x990x1355mm
18. 무게: 710kg
*세부적인 내용은 Web Size 참고 바랍니다.
중고 판매 장비 동영상 및 사진
중고 판매장비 동영상
>> 판매장비 사진 및 화면
간편한 운영방법
실장. 검사.디스펜서 (별도 up grade 하여야 함 ) 분활선택 작업
Smart Feeder . 전면 32개. 후면 32개 Feeders 장착 가능
Fly Vision & Under Vision Camera . two Color Nozzle . Nozzle Station
Tray ISO 기준 Multi nozzle Station
Tray Station
큰 IC 4면체 분활 비젼인식 기능
Array PCB 자동 배열 작업
실장 작업 Over View

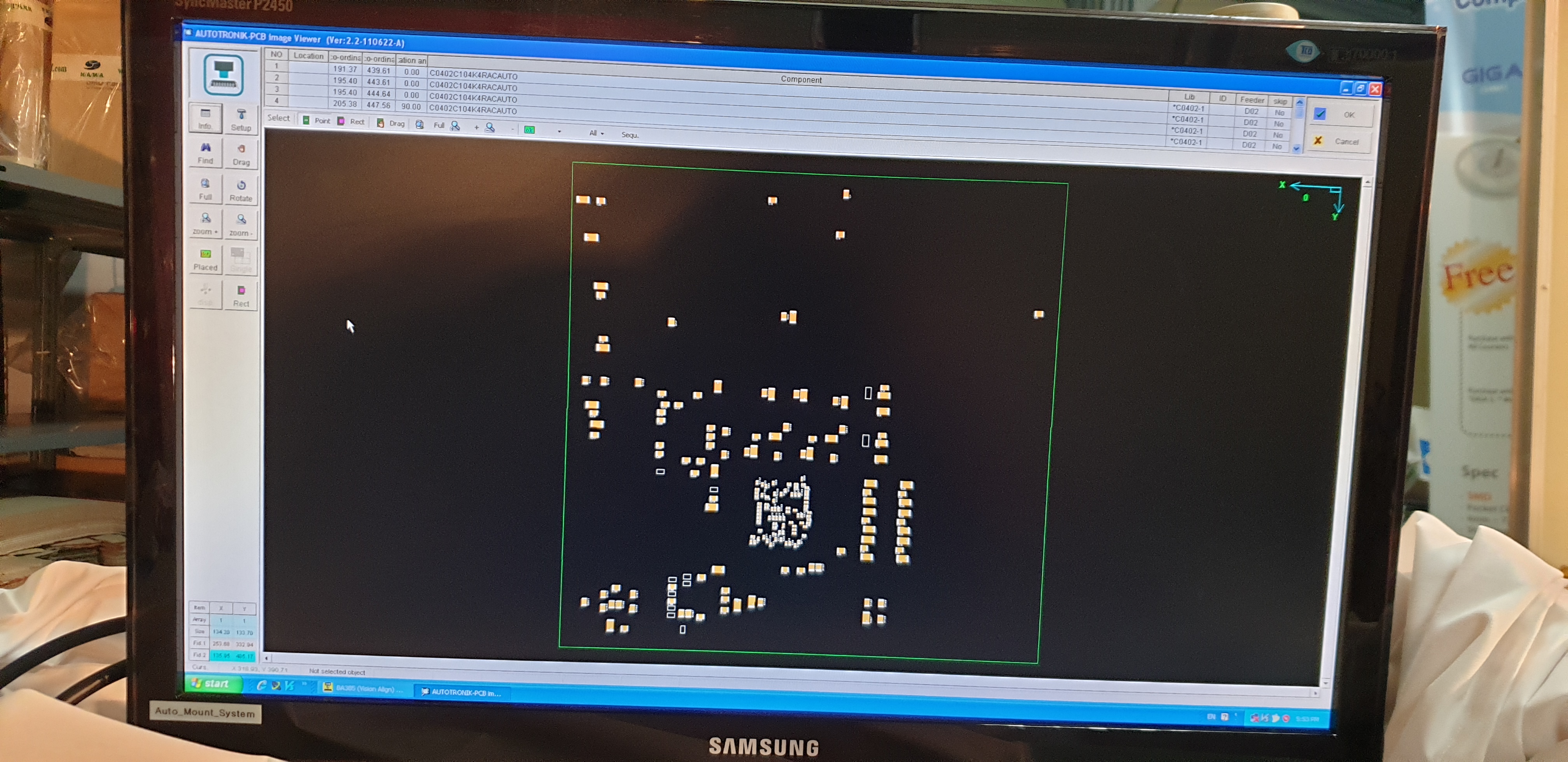

Cad 변환 실장 위치 화면

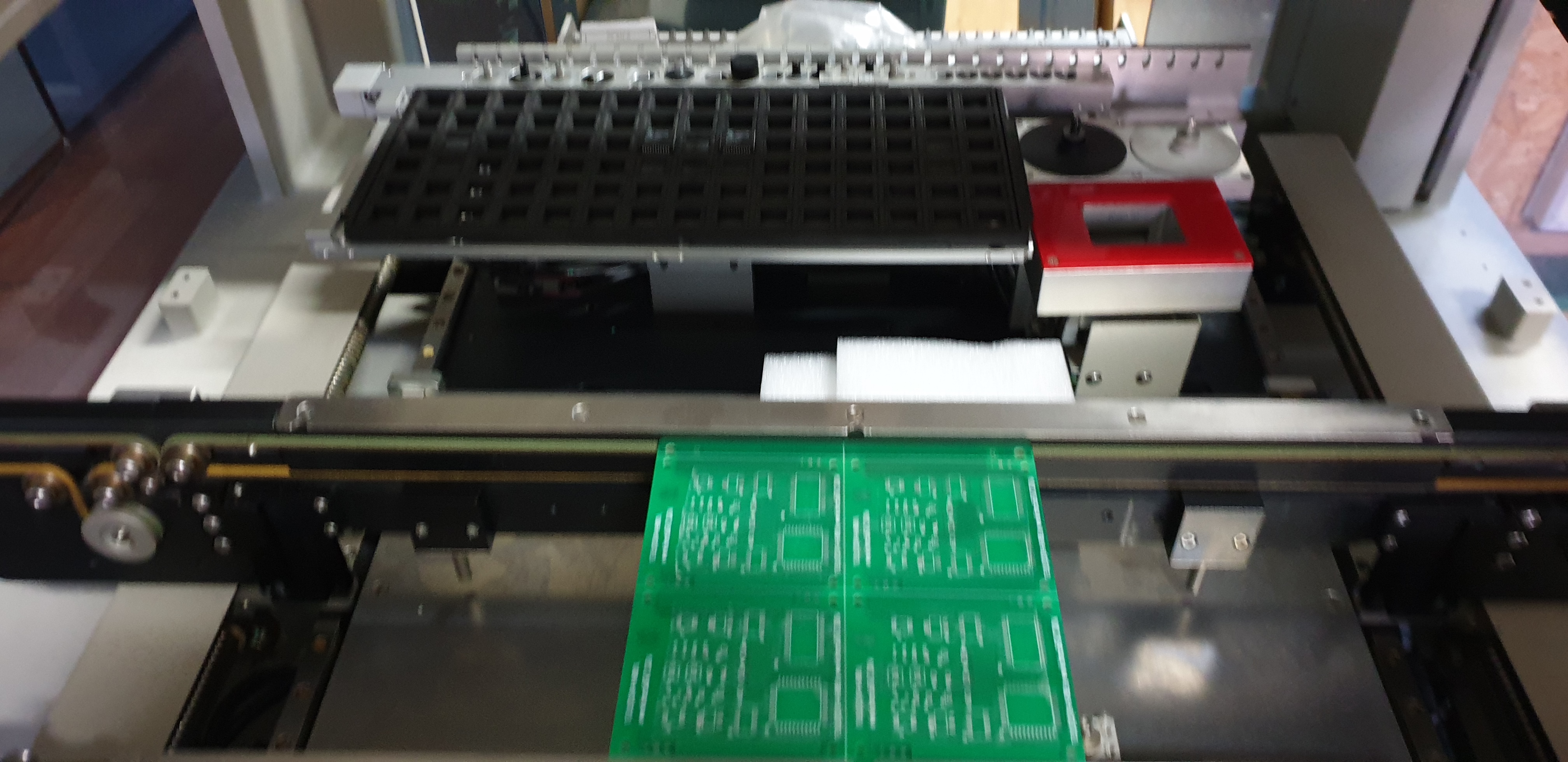

Array PCB . on Conveyor 개별적 3단 콘베이어 이송장치
Under Auto Support Pin (under Conveyor )

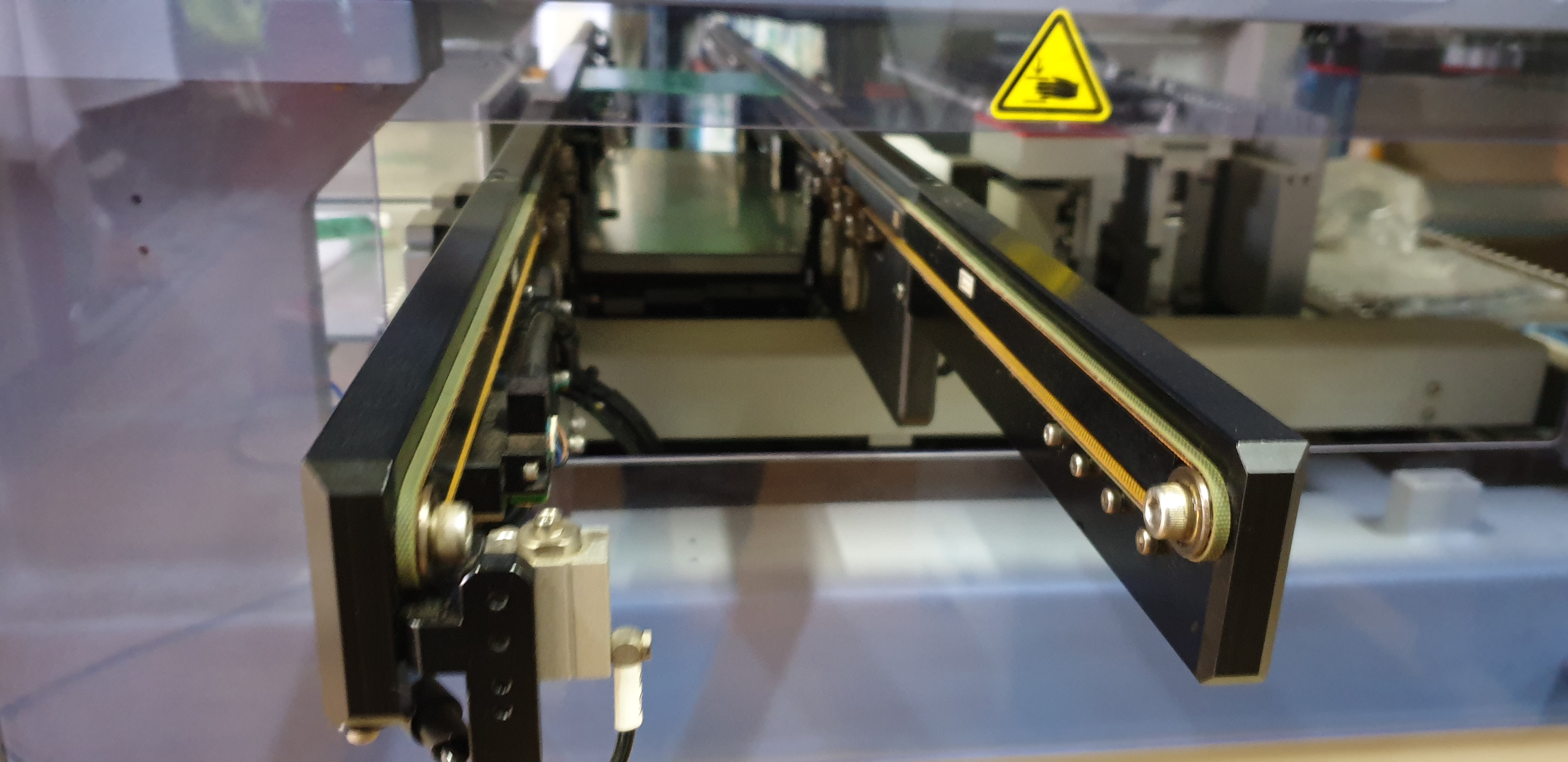

콘베이어 출구
산업용 PC 제어
Catalog
