reflow 탁상용 . N2 SMD 부품 신뢰성 장비로 가장 널리 사용되는 Reflow Oven





---



N2 환경 120초 내 50 ppm 이하 O2 잔존량 작업 가능한

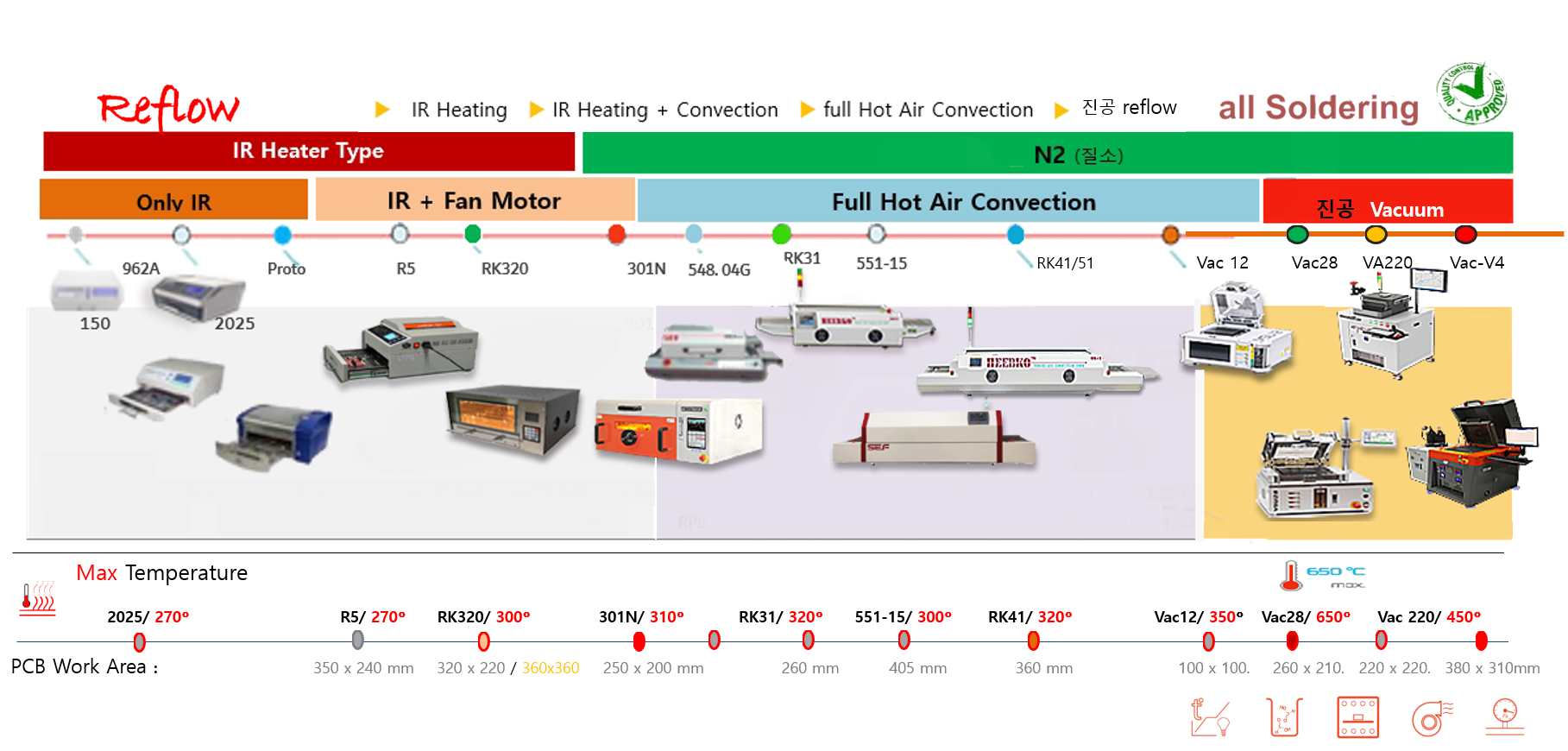

Small Reflow Oven  4.0 Intersry 환경 Reflow



  301N

---





301n 질소 reflow- 자막





---





301

---

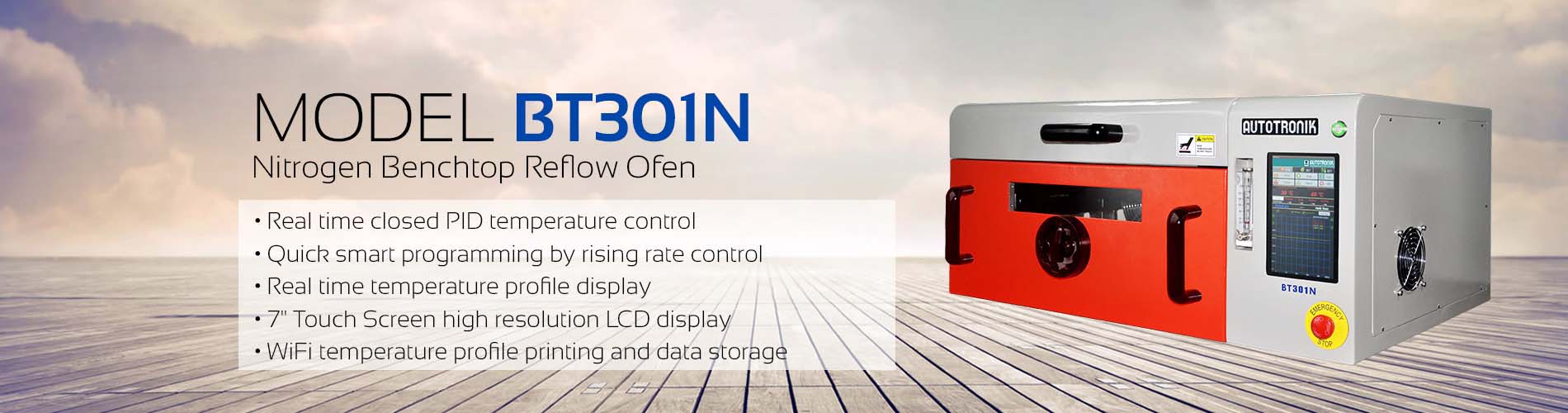

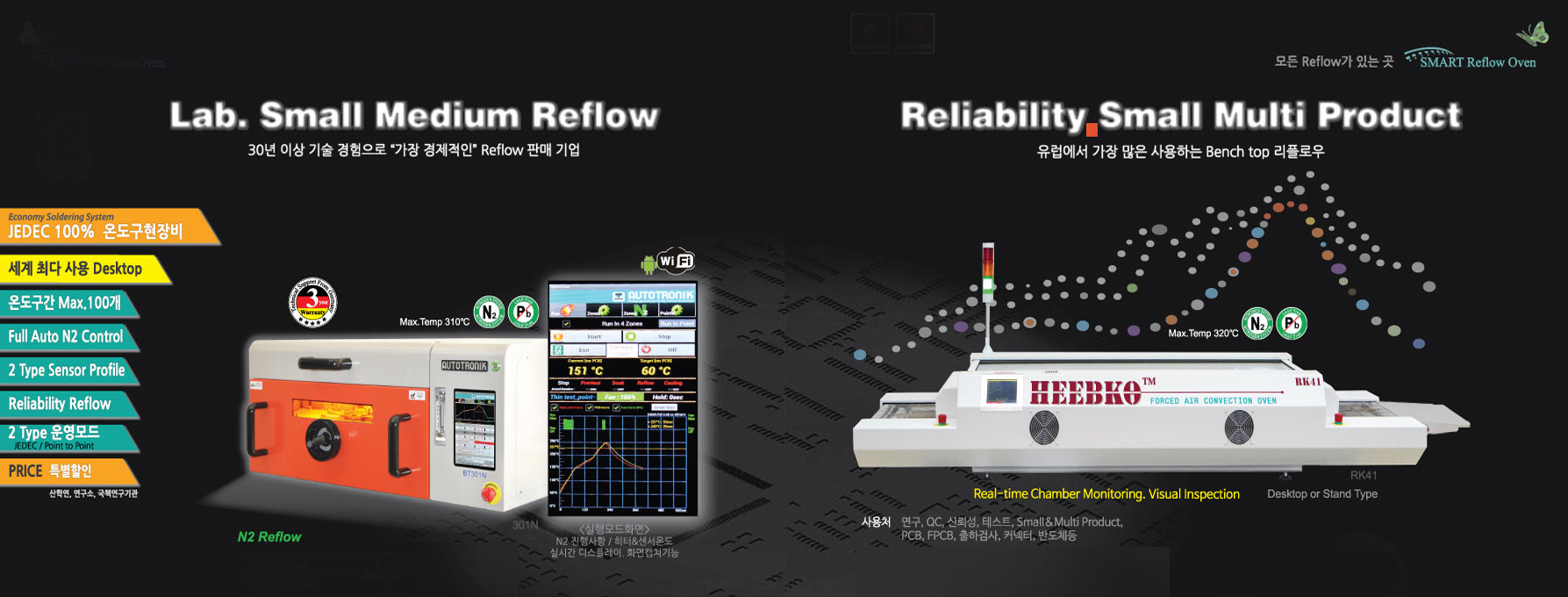

IPC JEDEC 온도 환경 100% 구현 가능한 소형 reflow Oven 301 장비에 대한 소개 입니다.

본 장비는 독일의 SMT 전문 제조회사인 Autotronik-SMT GmbH에서 개발 생산 판매되는



장비로 온도 구간 100 Step 온도 구현이 가능하고. 온도 상승 초당 1~7'c 설정 할 수 있습니다.

N2  제어를 PLC 제어를 통하여 0~ 100%량을 구간별 설정이 가능 합니다.

 Adroide  Plateform 환경에서 측정된 온도 Data를 어떠한 환경에서 capture 가능하며

Data Wlan 환경에서 전송이 가능한 장비 입니다.

운영은 터치 LCD 화면에서 제어를 하며 2가지 운영 모드가 있습니다.







301 .  301 N2      Batch Reflow Oven Specification
기능 및 모델		301		301 N2  질소
1	Solder type	Lead Free (SNPb)		N2
2	Heater Method	IR & Forced  Hot Air Convection
4	User Interface	Android Software Platform Ultra High Resolution Touch Panel WiFi & Networking 7' touch screen LCD Display Build-in Dual core CPU
5	Table Size mm	350 x 240 / Work : 250 x 200
6	Temperature Rage	310’C Quarts IR & Forced Hot Air Convection Warm up time approx 2min
7	Temperature Precision	+.- 2 C’   Real Time Temperature Profile Display	+.- 2 C’ N2 Pressure 0,3MPa Flow rate 0 ~ 150L/min   Same 301
8	온도 Control	PID Control, SSR
9	Warm up  time	Approx 3min
10	Power	3.6Kw (avg)  6.3KW(Max)
11	Voltage	220V  Single Phase  50/60Hz
12	Exhaust	6.3L/Min
13	Dimension (L.W.H)	690 x 480 x 280mm	780 x 560 x 370mm
14	Weight	45Kg	82Kg

         온도 Step 구간 max 100 Point 설정 가능.









Small Reflow Oven 중에 최고의 성능 과 내구성의 batch Oven

N2 효율 높이기 위하여 완전 차단된 환경 구현 장비



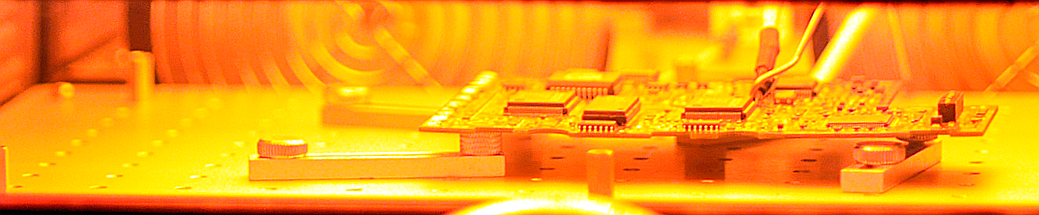

 양쪽 Side에도 Heater가 있어 온도 손실을 자동 보정하여 준다Mesh Plate 별도 무상 제공한다..





내열을 차단을 위한 Autotronik-SMT의 특허된 차단제 사용



소형 장비로 배기 시설Fam Motor 기본 내장 되어 있어

Hose 연결을 하면 된다.

 또한 장비 내 기본 Flux 필터 시스템이 내장 되어 있다,

이로인하여 Flux 필터를 통하여 보다 Green 환경

작업이 가능하다.





 N2는 3단계 조절 기능이 있으며

기본 포준값을 설정하여 놓은 후 프로그램 제어에서

N2 량을 설정하며, 자동으로 솔라노이드 전자 제어를 한다.



온도 상승을 초당 1 ~ 7'c 작업 제품에 따라 설정 할 수 있다.



온도 변화 Step을 최대 100 온도 구간을 설정 할 수 있다.

프로그램 저장을 장비 내 혹은 외부로 전송이 가능하다.



Reflow 설정은 2가지 방법의 운영을 선택 할 수 있다

표준 4 Step 온도 예열. ramp. Reflow 이미

구성된 Form에서   온도. 시간을 입력하여 단순하게 사용하는 방법 과



전문가. 연구. 개발. 온도특성에 따른 SMD 부품 시험을 위한 전문가 사용을 위한 기능이 있다

이 전문가 기능에서는 상기 언급한 장비에 대한 온도 변화 시간. 환경

설정을 할 수있다.



IPC JEDE 환경 온도 시험을 다양한 조건에서 하고자 한다면

전문가 기능을 선택하여 사용하면 된다.







ㅅ설정된 온도 Graphic에 실시간 온도 변화가 표시된다.

이 기능을 사용하기 위하여 기본 적으로 온도  Prfiler가 장비에 기본 내장되어 있으며 Reflow 구간별 온도 분포도에

따른 종합 구간별 시간을 표시하여 준다.



장비 운영은 터치 스크린으로 구성되어 있으며

안드로이드 기능으로 Table PC 와 같이 사용을 할 수 있다

 상기 그림은 N2 환경에서 초기 시작하는 환경이다.







N2 설정은 프로그램 환경에서 ppm 설정을 할 수 있다.





 설정은 프로그램 환경에서 N2 투입량을 설정 하는 모드이다.





N2 입력은 N2 Gas  8mm hose 연결이 가능하며

장비 내부에 Regulator 조절기. N2 PPM 조절기 기능있다.







N2가 장비에 투입되면 화면에 자동으로 진행 상황온도설정 값. Real 온도. N2 량등이 화면에 표시된다.









Chamber 내의 온도변화. 분포 표시를 하단 오른쪽 화면 과 같이 표시하여주며



작업 진행 과정에서 어떠한 환경에서든

화면 capture가능하다.

장비 Data에 저장된다.

저장된 data 전송이 가능하다.



Reflow 구간이 끝나면 Cooling을 선택하는 모드가 있다.

Heater Curve  : 프로그램 환경 Graphic

PCB Curve : Real Temp 온도 프로화일 Graphic

Gas Curve : N2  투입 모니터링

Screen Save : 화면 Capture 기능 등이다





















---
