본 자료는 20년 이상 유지보수에서 발생된 내용을 누구나 유지 보수가
가능하도록 정리하였습니다.
장비가 사용을 하여야 하는데 작동이 되지 않으면 업무에 많은 지장이
발생돕니다. 유지보수가 빠르게 진행되면 다행이라 해도 그래도 업무에
지장이 초래 됩니다.
하기 문제되는 부품에 대하여 모두 재고를 보유 하고 있으며, 본 장비는
2017년 기준 4년전에 단종된 장비 입니다.
이러한 점에서 단종된 제품에 대한 유지보수가 되기 이전에 사전 불양을
예방하는 방법을 알면 보다 효율적인 장비 운영이 되리라 생각 합니다.
부품구입 문의 info@namaSMT.com 당일 부품 Quick 발송 가능.
1) EMEGENCY 발생시
http://blog.daum.net/ireflow/1083
장비 화면 창에 EMEGENCY 발생됩니다.
이때, Door 가 열려 있나 확인하세요.
Bi Metal Fuse 확인 하세요.

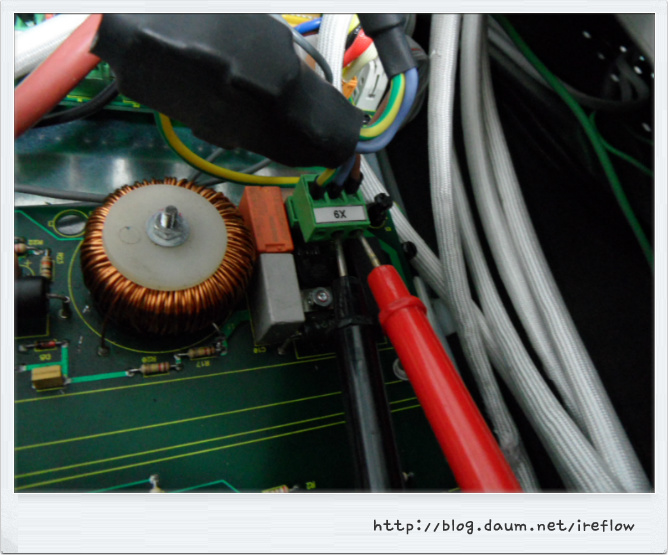

2) Main Fuse 확인하는 방법/ 동영상
Heater Fuse 확인 방법 / 동영상
http://blog.daum.net/ireflow/1081
3) Hot Air Convection Motor 548-10/04 동일 부품
http://blog.daum.net/ireflow/1069
Hot Air Convection 작동되지 않으면 Heater Board Fuse
확인 하여보세요. 모터 양단 75V ~ 220V Vent Speed 설정 값에 따라
상이 함 Vent 50%일 경우 115 ~120V 이면 정상 입니다.
Hot Motor 초기 작동 할지 않을 때, 콘덴서 확인
http://blog.daum.net/ireflow/1021
4) Heater 손상 Reflow 교환 사진
http://blog.daum.net/ireflow/1019
이때는 Hot Air Convection Fan 작동이 되질 않을 때 혹은
Fan Spped가 느릴 때, 발생.
5) 548 Series Heater Board 문제 해결을 위한 지침서 [수리] PDF file
http://blog.daum.net/ireflow/843
Heater Board / Power Boaed / Fuse 정격용량 /
Bi Metal Fuse 확인 방법
6) 548 Series Reflow Vent Speed 조절 방법
http://blog.daum.net/ireflow/814
Heater Board 정검 내용
Fuse 확인 내용
Fuse 용량 / Type
SEF Reflow 과열방지 Bi Metal Fuse 교환방법
Bi Metal 불량 확인 방법
Bi Metal 재생 방법
http://blog.daum.net/ireflow/1085
548-04G. 548-10G 전원 부 회로
7) 548-10 Heater 사진
http://blog.daum.net/ireflow/813
8) 548-04G 챔버 Plate 확인 방법 / 동영싱
http://blog.daum.net/ireflow/1084
9) 콘베이어 모터 조치 방법 및 교환
http://blog.daum.net/ireflow/1037
10) 548-10G 와 548-04G Heater는 동일한모양이다
http://blog.daum.net/ireflow/813
Size가 다르다. 별도 구입하여 사용하여야 한다.
하나의 3개의 Heater Unit 가 있다
11) LCD 화면이 나오지 않는 문제 Reflow 유지보수를 위한 자료,
548 Series Reflow Board 확인
http://blog.daum.net/ireflow/628
Main fuse 확인
Noise filter 확인
power Heater 확인./ 설명/명칭
LCD 화면 설명 / 명칭/확인
Heater Board 설명/확인 내용 명칭
12) SEF Reflow 과열방지 Bi Metal Fuse 교환방법
http://blog.daum.net/ireflow/564
13) Bi Metal Off 확인 방법
교환방법
재생방법
( 1회성 이며, 교환된 부품을 사용 시 반드시 사용자가 장비
근처에 안전을 확인하여야 하며 가능한 오리지날
A급을 구입하여 교환하여야 한다.)
14) 548 Series Reflow 장비 문제를 위한 자료 AAAAA
http://blog.daum.net/ireflow/545
1) 548 Series 장비 설치를 위한 지침서
전원 연결방법 / Bi Metal Fuse 확인하는 방법 / Convection Fan Motor Fuse 정검 방법
2) Bi Metal Fuse 재생 방법
3) 온도 프로화일러 사용방법 548 Reflow 기본 장착된 온도 Profiler
15) LCD Panel 작동 불 및 Display 이상 불량인 경우
http://blog.daum.net/ireflow/539
동영상
EEPROM 문제에 대한 내용
16) Bi metal fuse 재생방법 SEF GmbH 548 Series Reflow
http://blog.daum.net/ireflow/240
17) 548 Series Reflow 온도 프로화일러 사용 방법 SEF GmbH,
http://blog.daum.net/ireflow/239
548 Reflow 장비에서
온도 프로화일러 사용하는 방법에 대한 자료 입니다.
548 reflow는 장비 자체에세 실시간 온도 프로화일러 측정/저장/분석이 가능 합니다.
18) USB Interface , High Voltage Noise
http://blog.daum.net/ireflow/178
장비을 사용하는 장소에 EU. CE 규정이상의 Noise 가 발생될 시 장비가
비 정성상적으로 작동 될 수 있습니다.
고주파 흡착기. 고열 저주파. 도금기계 전동모터 등 동일 전원 사용 시
Noise 제거 필터가 없으면 노이즈가 전원 타고 유입되면서
발진 주파수를 교란 시킬 수 있습니다,
CE. FCC 안전 인증을 받지 않은 장비 와 동일 전원 사용시 장비의 불안전한
문제가 발생 될 수 있습니다.
이떄, 본 필터를 사용을하여야 합니다.
19) Conveyor Motor 수리에 대한 정보
http://blog.daum.net/ireflow/142
Conveyor 모터는 주기적으로 모터 부러쉬를 정검 하여
주어야 합니다.
20) Reflow Power 연결방법
http://blog.daum.net/ireflow/107
Main 전원 연결에 대한 자료 입니다.
이 작업은 매우 중요한 내용으로 전문가의 능력을 있는 엔지니어가 작업을 하여야 합니다.
21) 6년간 전혀 관리를 하지 않은 베트남 reflow 장비유지 보수
놀라운 장비를 변경하여 놓았다
http://blog.daum.net/ireflow/91
21) Bi Metal Fuse "Off" 점검방법
http://blog.daum.net/ireflow/74
Bi Metal은 장비의 고온의 안전을 위한 기능의 부품 입니다.
이 부품은 Chamber 표면에 부착되어 있는 작으마한 부품이며
320'c OFF 되는 Bi Metal Fuse 입니다
한번 OFF 되면 다시는 복귀되지 않는 기능 입니다.
이것은 장비의 화재 Over Heater을 방지하기 위한 기능 입니다.
절때 Short 사용 하지 마세요.
화재 발생 됩니다. 이것은 많은 재산 과 인명을 손상 시킬 수 있습니다.
재생 사용 하여 장비는 반드시 장비가 가동 되는 동안 장비를 벗어나면
안됩니다. 이것은 일회상 사용으로 오리지날 부품을 구입하여 교환하여야
합니다.
